133

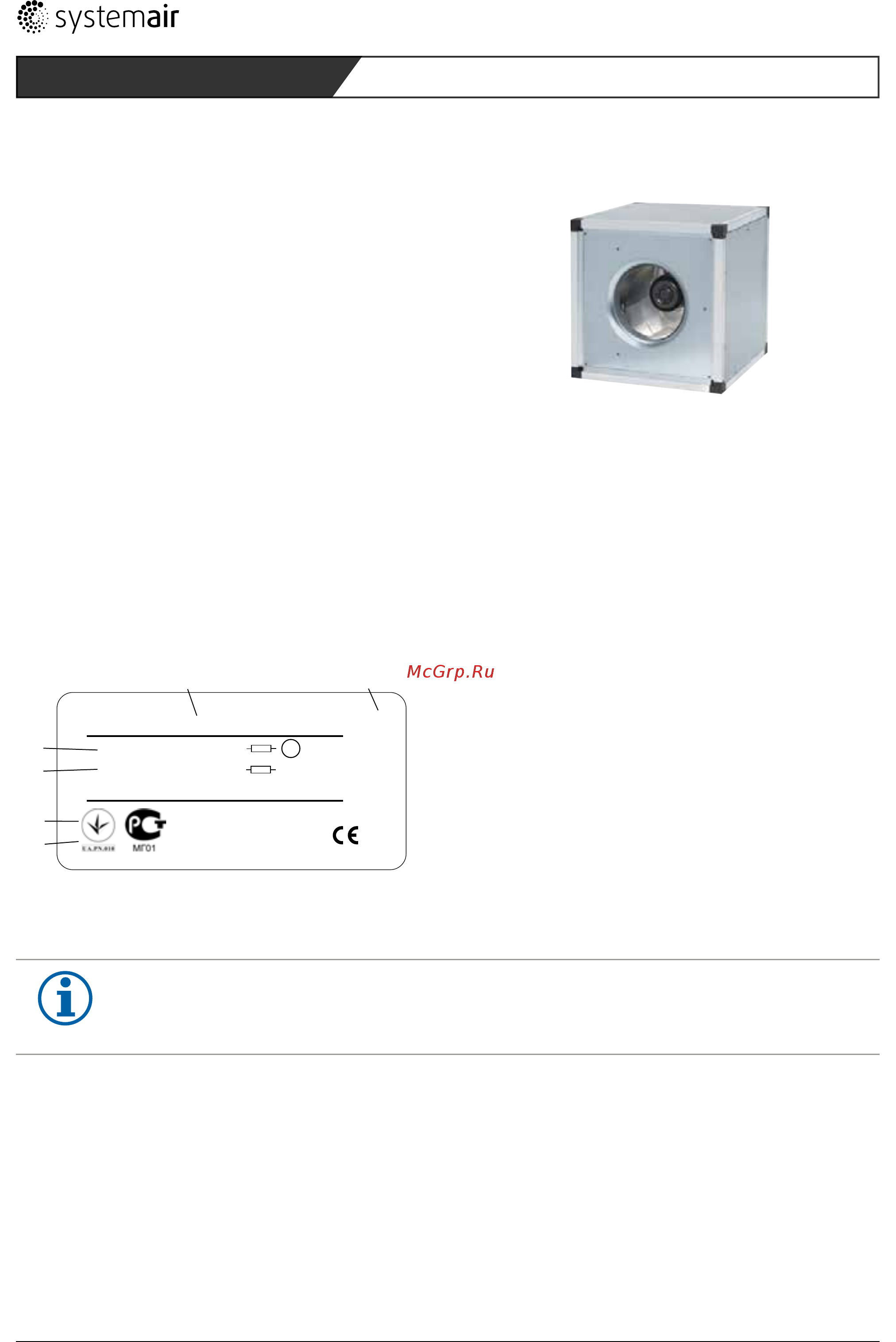

5.4 Описание вентиляторов MUB-EC Multibox
• Регулирование скорости в диапазоне от 0 до 100%
• Встроенная защита электродвигателя
• Многофункциональность
• Низкий уровень шума
• Направление выбрасываемого воздуха легко изменяется в
любой момент во время эксплуатации
• Монтаж в любом положении
• Безопасная эксплуатация, не требует обслуживания
• Экономия энергии
Все модели вентиляторов серии MUB-EC комплектуются крыльчатками с загнутыми назад лопатками, изготавливаемыми
из алюминия, и высокоэффективными энергосберегающими EC-двигателями постоянного тока с внешним ротором.
Регулирующая производительность двигателя электроника встроена в его корпус. Напряжение питания может быть
однофазным 200-277В
или трехфазным 380-480В. Работают под управлением сигнала напряжения 0...10В. Все двигатели имеют амортизаторы
для защиты от вибрации и рассчитаны на питающее напряжение 50Гц и 60Гц. Конструктивно корпус выполнен в виде
алюминиевых секций с закрытыми винтовыми каналами. Уголки выполнены из ударопрочного пластика PA6. Корпуса всех
вентиляторов MUB-EC Multibox имеют теплоизоляцию в виде слоя негорючей стекловаты толщиной 20 мм. Чтобы боковые
стенки не отделялись под воздействием тепла, они крепятся трубчатыми заклепками. За счет такой модульной конструкции
все вентиляторы MUB-EC Multibox подходят для применения в качестве отдельных вентиляторов для подачи и вытяжки
воздуха.
5.4.1 Заводская табличка вентиляторов MUB-EC
TYPE:
MUB042 500EC-A2
400 V ~ 50/60 Hz
1,66 A 1340 min 1,05 kW
1
30314 / 782763 / 2010-12-02
WEIGHT 80 kg IP 54
CAPAC INS.CL.F
MADE IN GERMANY
M
1
3
4
6
7
2
1 Обозначение типа
2 Артикул/заводской номер/дата производства
3 Напряжение/частота/мощность двигателя
4 Ток/скорость (макс./мин.) / производительность
6 Регистрационные знаки Украины, России / вес / класс
защиты
7 Производительность при 1- / класс изоляции, двигатель
РИС 8: Заводская табличка вентиляторов MUB-EC
ПРИМЕЧАНИЕ
К вентиляторам Multibox MUB-EC подходят принадлежности стандартных вентиляторов Multibox MUB
(см. РИС. 1)
