129
5.2 Описание вентиляторов Multibox MUB/T
• Температура транспортируемой среды до 120°C
• Многофункциональность: например, подходит для кухонных вытяжек
• Модульная конструкция
• Встроенный вводной выключатель в стандартной комплектации
• Низкий уровень шума
• Не требует обслуживания и надежен в работе
• Высокоэффективный двигатель
• Электродвигатель вынесен из потока перемещаемого воздуха
Все вентиляторы MUB/T оснащены алюминиевыми крыльчатками с загнутыми назад лопатками и электродвигателями
стандарта IEC, вынесенными из потока перемещаемого воздуха. Все трехфазные 400В двигатели мощностью от 0,75 кВт и
выше соответствуют классу эффективности IE2. Вентиляторы MUB/T подходят для непрерывной работы и транспортировки
сред c температурой до 120°C. Защита электродвигателя осуществляется с помощью термисторов или термоконтактов, к
которым подсоединяются внешние устройства защиты двигателя от перегрева.
Корпус выполнен из алюминиевого профиля с пластиковыми угловыми элементами, армированными стекловолокном.
Панели с двойными стенками изготовлены из оцинкованной листовой стали и теплоизолированы слоем минеральной ваты
толщиной 20 мм. Панели съемные, поэтому вентиляторы гибки в эксплуатации и подойдут для любой системы вентиляции.
Снабжены быстрозапираемой сервисной дверкой. Панель основания вентилятора MUB выполняет роль поддона для сбора
смазки и оснащена сливной пробкой. Вводной выключатель смонтирован на корпусе. Переставив местами съемные панели,
можно легко изменить направление выбрасываемого воздуха. Это обеспечивает гибкость схемы монтажа.
1
2
4
3

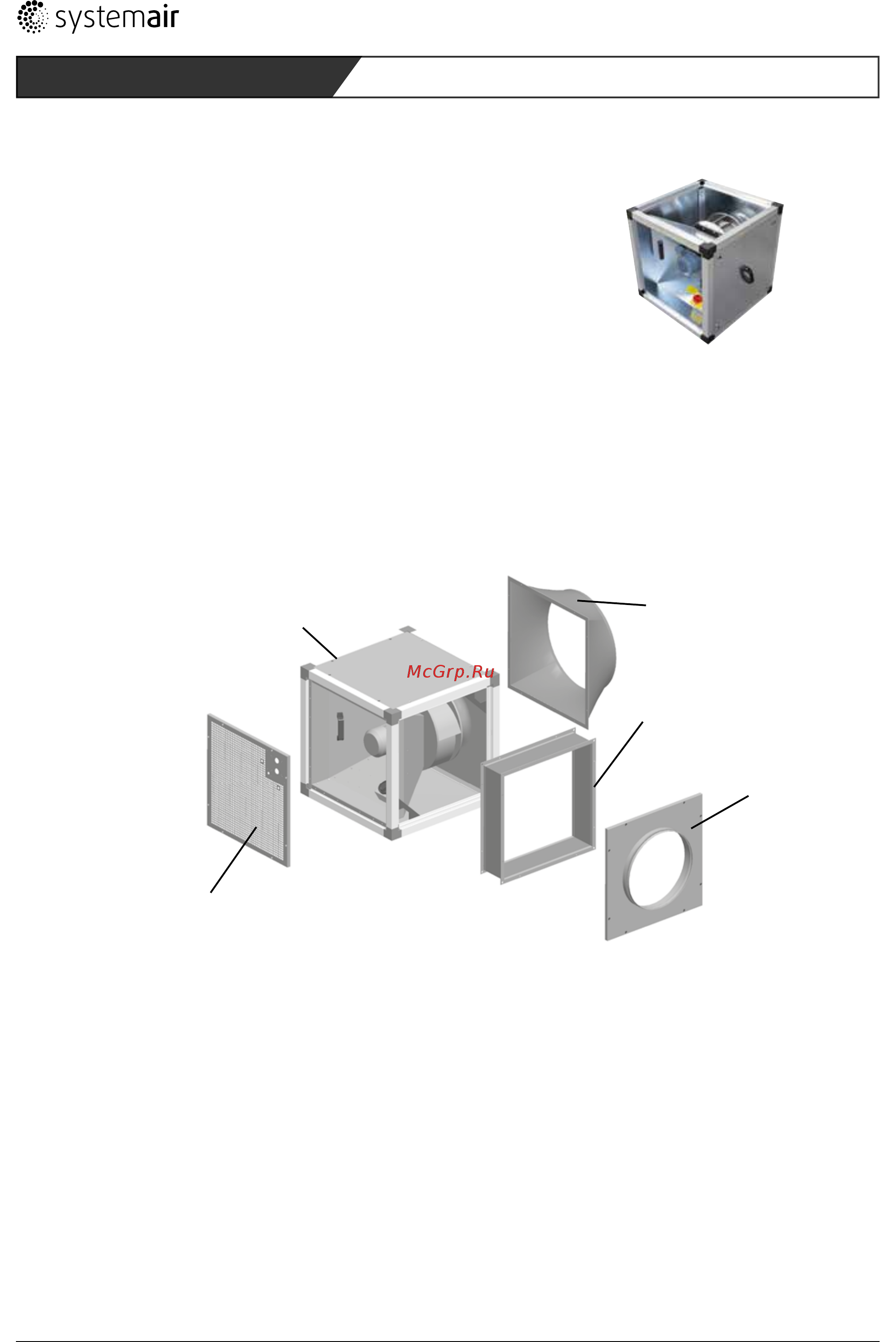

РИС 4: Вентилятор Multibox MUB/T с принадлежностями
Обозначения
1 MUB/T Вентилятор Multibox 4 EGF Защитная решетка
2 FGV Гибкие вставки 5 CCM oder
CCMI
Переходные секции „квадрат-круг“ с
теплоизоляцией или без нее
3 UGS Переходная секция „квадрат-круг”
5
