5.3 Descripción de la caja de ventilación MUB/F
• Extractor de humo
• 400 °C/120 min. (F400).
• Carcasa aislada
• Bajo nivel sonoro
• Dos niveles de funcionamiento
• Testado según EN 12101-3 por LGAI, Barcelona
Los extractores de la serie MUB/F son adecuados para la extracción de humos de manera continuada a temperaturas de hasta 55 °C.
La caja de ventilación MUB/F está formada por álabes invertidos hechos de acero galvanizado.
La carcasa está hecha con perles de acero. Todas las partes están galvanizadas y son resistentes a la inuencia del agua marina.
Las 4 paredes laterales están formadas por paneles dobles que contienen como aislamiento 20 mm de lana mineral. Su supercie es
lisa, para evitar que se quede polvo y suciedad en ella. La dirección de descarga es fácilmente modicable de recta a lateral. La tem-
peratura de servicio de los motores es de F400°C/l2Omin. Los motores están disponibles en uno o dos niveles de velocidad.
1
2
3
4
6
5

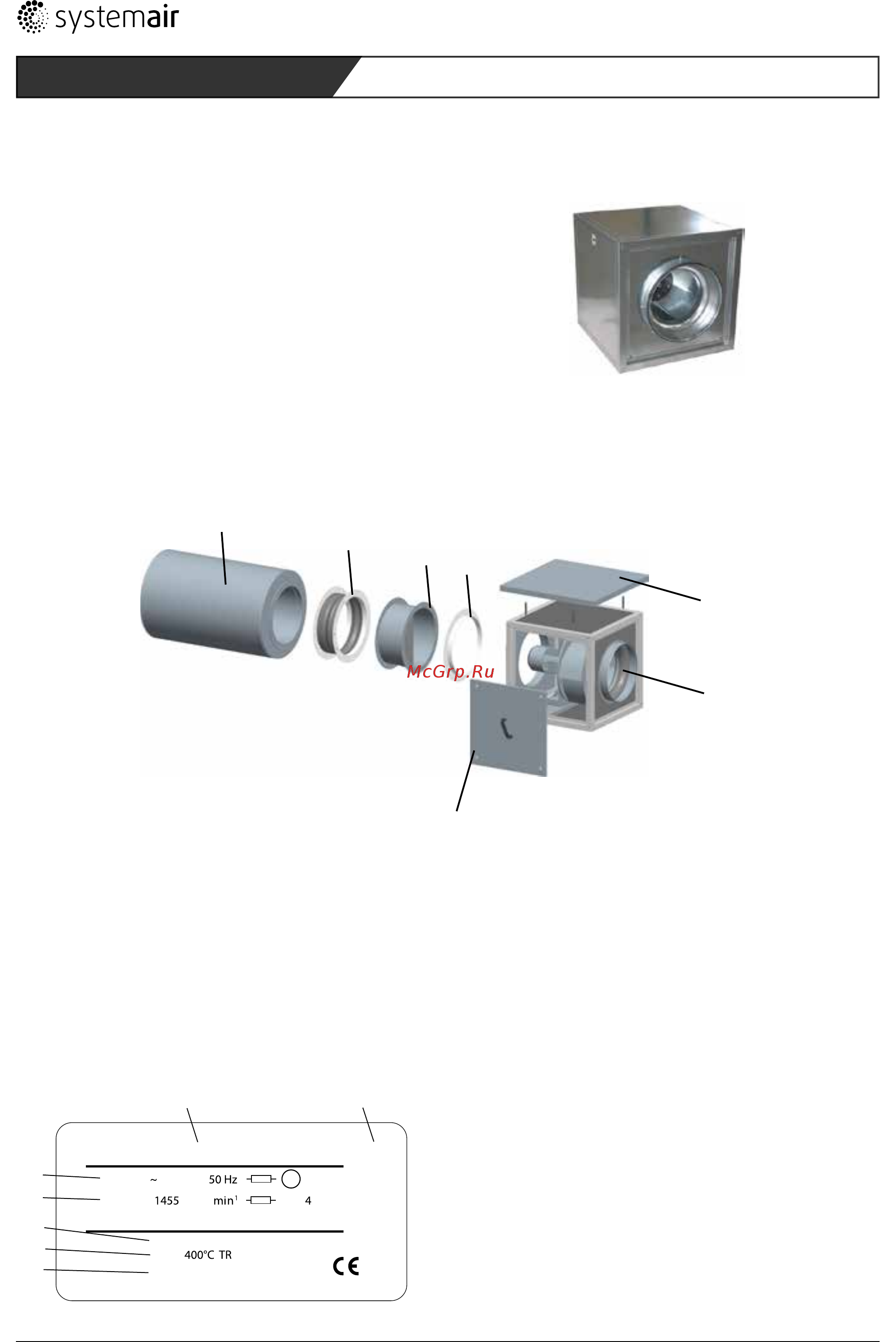

Fig. 6: Caja de ventilación MUB/F
Leyenda
1 RSA Silenciador 5 WSD Tejado protector anti-intemperie
2 EVH Conexión elástica 6 MUB/F Caja de ventilación
3 LRK Cierre automático 7 GFL Contra brida
4 SDM Puerta de servicio
5.3.1 Placa de identicación
TYPE:
MUB/F 062 630 D4 HT
400 DV
8,2 A kW
33302 / 7367
87 / 2010-09-01
T
CAP AC
COSPH
M
WEIGHT 163 kg IP55
INS.CL.F
1
4
6
7
2
8
1 Descripción del modelo
2 Número de artículo/ Número de fabricación/ Fecha de fab-
ricación
3 Tensión / Frecuencia / Salida del motor
4 Corriente / Revoluciones (max/min) / Potencia
6 Factor de potencia / Peso / Nivel de protección
7 Capacidad 1~ / Tipo de aislamiento del Motor
8 Temperatura (TR: Temperatura del ventilador)
Imagen 7: Placa de identicación MUB/F
7
107
