Systemair Topvex FR08 HWH-R-CAV [15/28] Датчик приточного воздуха

Установка

4.4 Датчик приточного воздуха

Датчик приточного воздуха входит в комплект поставки установки. Установите датчик приточного воздуха в

воздуховоде приточного воздуха через 3 м от установки кондиционирования воздуха (рисунок 7). Подсоеди-

ните датчик к клеммам 30–31 (глава 4.6.6) в соединительной коробке. Остальные датчики температуры встраи-

ваются в установку изготовителем.

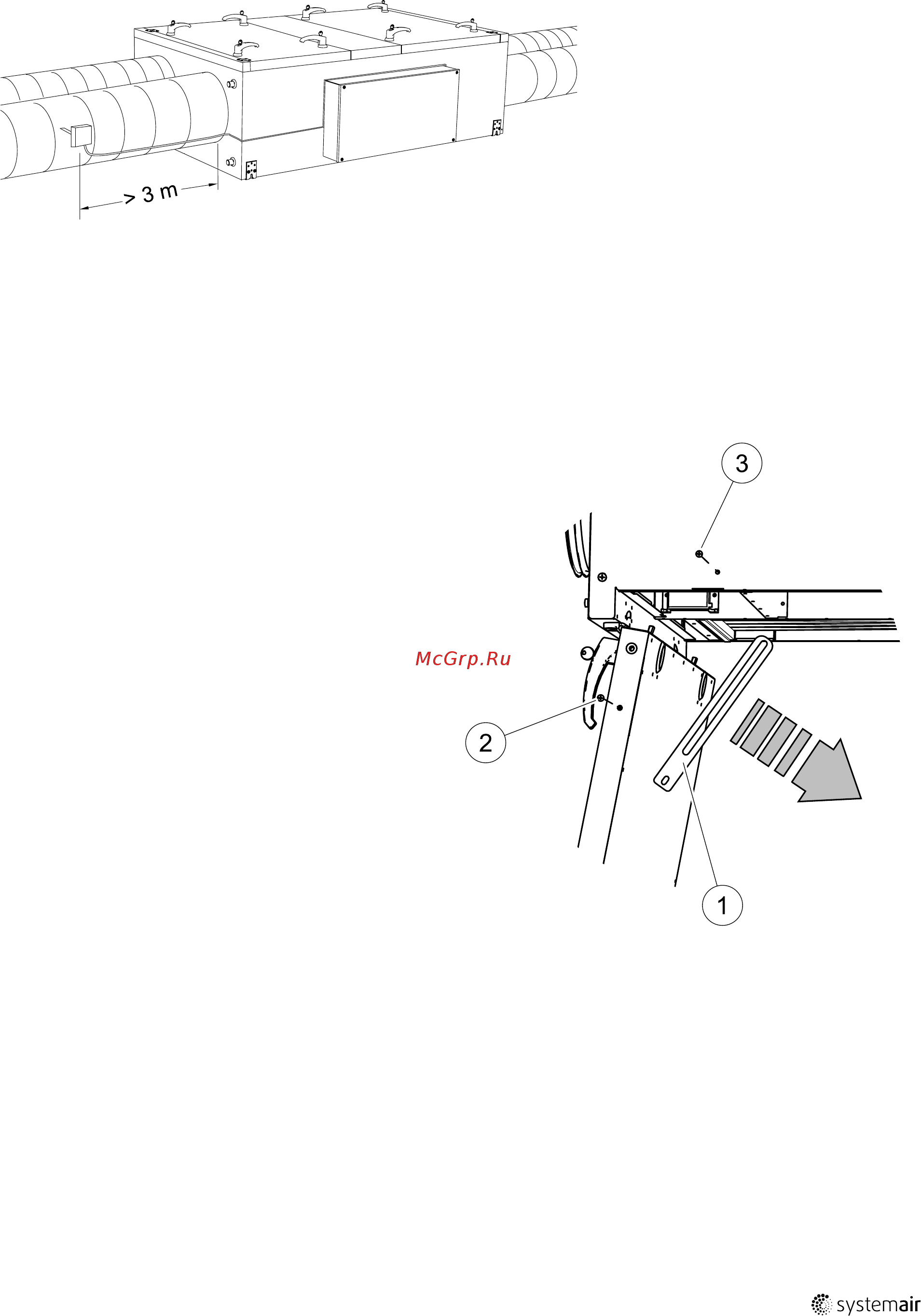

Рис. 7 Установленный датчик приточного воздуха

4.5 Установка комплекта раздвижных дверец

Комплект раздвижных дверец для смотровых дверец можно заказать дополнительно. Его установка предусмо-

трена для агрегатов, смотровые дверцы которых находятся на нижней стороне (например, в случае установки

на подвесном потолке). Процедура установки комплекта описана ниже.

1 Снятие направляющих полозьев

Полностью откройте один из смотровых люков и

снимите направляющие полозья (поз. 1), поддер-

живающие люк, открутив винты, поз. 2 и поз. 3.

1516253 | A004
