Systemair Topvex FR08 HWH-R-CAV [20/28] Электрические соединения

Установка

Символы и описания прод.

Позиция Описание Символ

Управление ротором (расположение зависит от размера

установки)

Соединительная коробка

4.6.2 Теплоизоляция и защита от конденсации

Воздуховоды вытяжного и наружного воздуха должны быть должным образом изолированы для защищены от

конденсации. В особенности важны правильный выбор изоляции и ее установка на воздуховоды, присоединен-

ные к агрегату. Все воздуховоды, установленные в холодном помещении и зонах, должны быть хорошо изоли-

рованы. В качестве теплоизоляции применяйте минеральную вату (толщиной не менее 100 мм) с пластиковым

диффузионным барьером. Для территорий с очень низкой температурой наружного воздуха в зимний период

следует обеспечивать дополнительную изоляцию. Общая толщина изоляции должна составлять не менее

150 мм.

Осторожно

• При установке агрегата в холодном месте защитите все стыки теплоизоляцией и закрепите ее

монтажной лентой.

• Во время хранения и монтажа соединения и концы воздуховодов должны быть заглушены.

• Не подключайте сушильные барабаны к системе вентиляции.

4.6.3 Глушители

Во избежание распространения шума по системе воздуховодов следует установить глушители на воздуховоды

как приточного, так и вытяжного воздуха.

Во избежание распространения шума между помещениями по системе воздуховодов и для снижения уровня

шума от самой системы воздуховодов рекомендуется установить глушители перед каждым входным

диффузором.

4.6.4 Электрические соединения

Все электрические соединения осуществляются в соединительной коробке, которая расположена вдоль длин-

ной стороны агрегата (рисунок 10). Смотровой люк снимается после отвинчивания шести винтов, как показано

ниже (рисунок 10).

Перед вводом агрегата в эксплуатацию следует обязательно изучить и понять все меры безопасности при ра-

боте с электрооборудованием. Схема внешних и внутренних электрических соединений прилагается.

Все внешние подключения дополнительного оборудования выполняются с помощью клемм, расположенных в

соединительной коробке (глава 4.6.6).

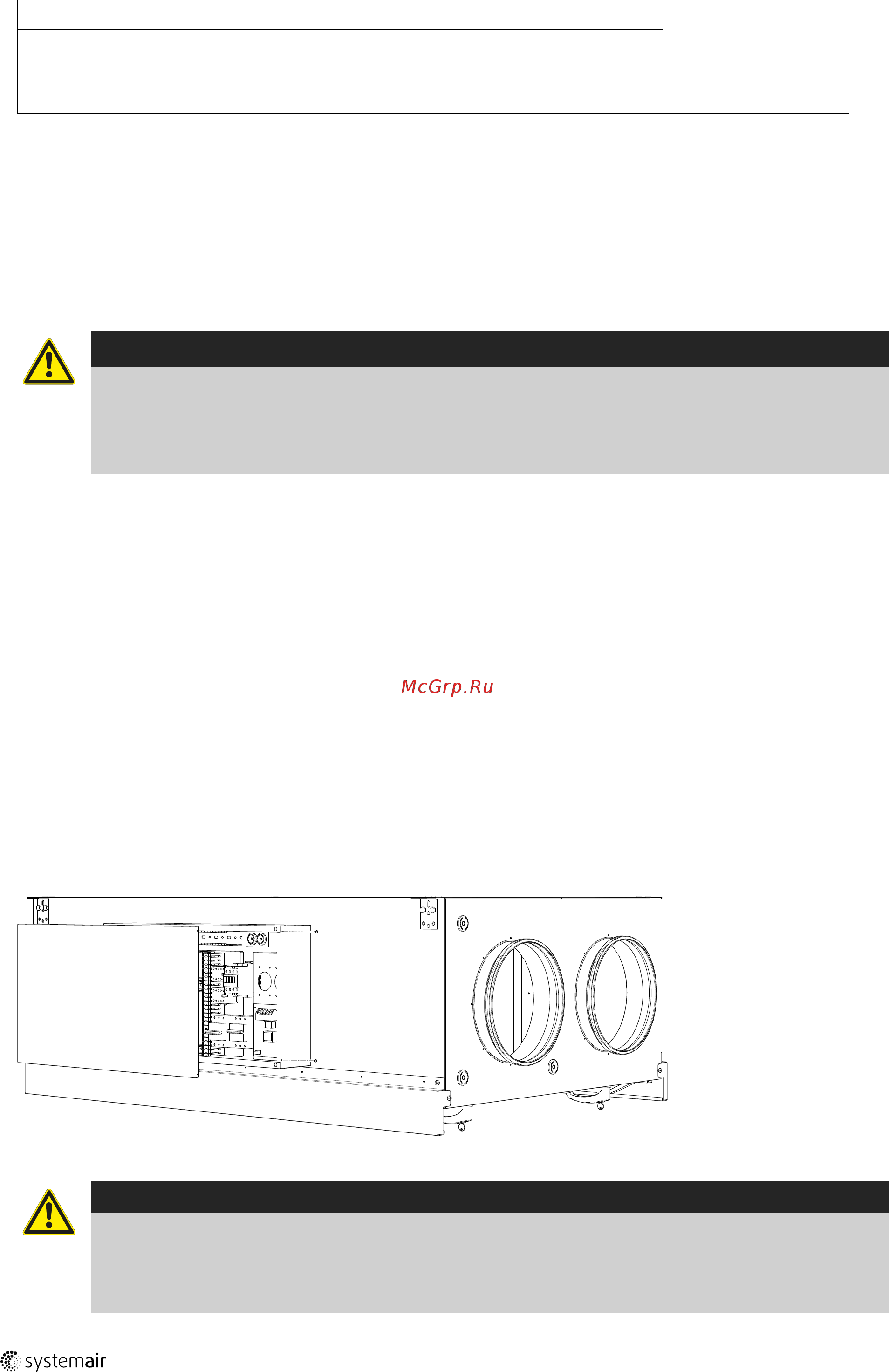

Рис. 10 Открывание соединительной коробки

Опасно

• Перед выполнением технического обслуживания или работ с электрооборудованием всегда

отсоединяйте установку от сети питания!

• Все электрические соединения должны выполняться уполномоченными специалистами в

соответствии с региональными правилами и нормативными документами.

1516253 | A004
