Сведения о продукте
|
5
3.2.3 Требуемое пространство

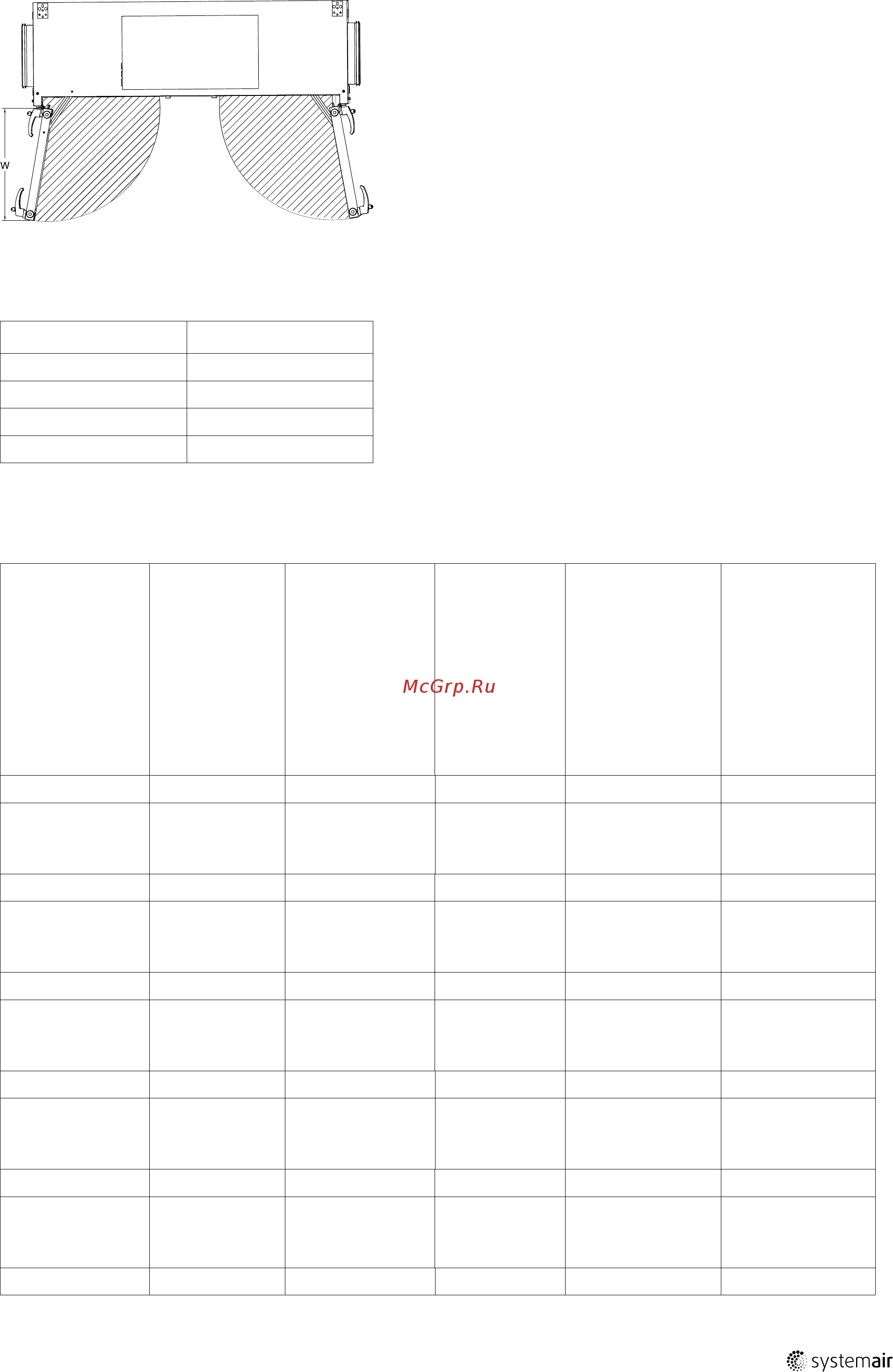

Рис. 1 Требуемое пространство
При установке агрегата с раздвижными дверцами расчет необходимого пространства должен учитывать высоту
опорных планок таких дверец (50 мм).
Модель Ш (мм)
FR03 576
FR06 763
FR08 807
FR11 844
3.2.4 Электрические характеристики
Таблица 2 Энергопотребление
Модель
Вентиляторы,
общая
мощность, Вт
230 В
(однофазная
сеть перем.
тока) и 400 В
(трехфазная
сеть перем.
тока)
Вентиляторы,
общая
мощность, Вт
230 В
(трехфазная
сеть)
Электриче-
ский водяной
подогрева-
тель, общая
мощность,
кВт
Предохранитель
для 1-фазной
сети перем. тока
напряжением
230 В и 3-
фазной сети
перем. тока
напряжением
400 В, А
Предохранитель
для 230 В 1-
фазного перем.
тока и 230 В 3-
фазного перем.
тока, А
FR03 EL 1352 1352 5 3 x 16 3x25
FR03
(Отсутствует,
HWL/HWH)
1352
– –
10
–
FR03 EL M0 960
–
5 3x16
–
FR03
(Отсутствует,
HWH) M0
960
– –
10
–
FR06 EL 1676 1608 10 3x20 3 x 35
FR06
(Отсутствует,
HWL/HWH)
1676 1608
–
3x10 3x10
FR06 EL M0 1868
-
10 3x20
-
FR06
(Отсутствует,
HWH) M0
1868
- -
3x10
-
FR08 EL 4846 3724 12 3x32 3x50
FR08
(Отсутствует,
HWL/HWH)
4846 3724
–
3x10 3x13
FR08 EL M0 1948
-
12 3x25
-
1516253 | A004
