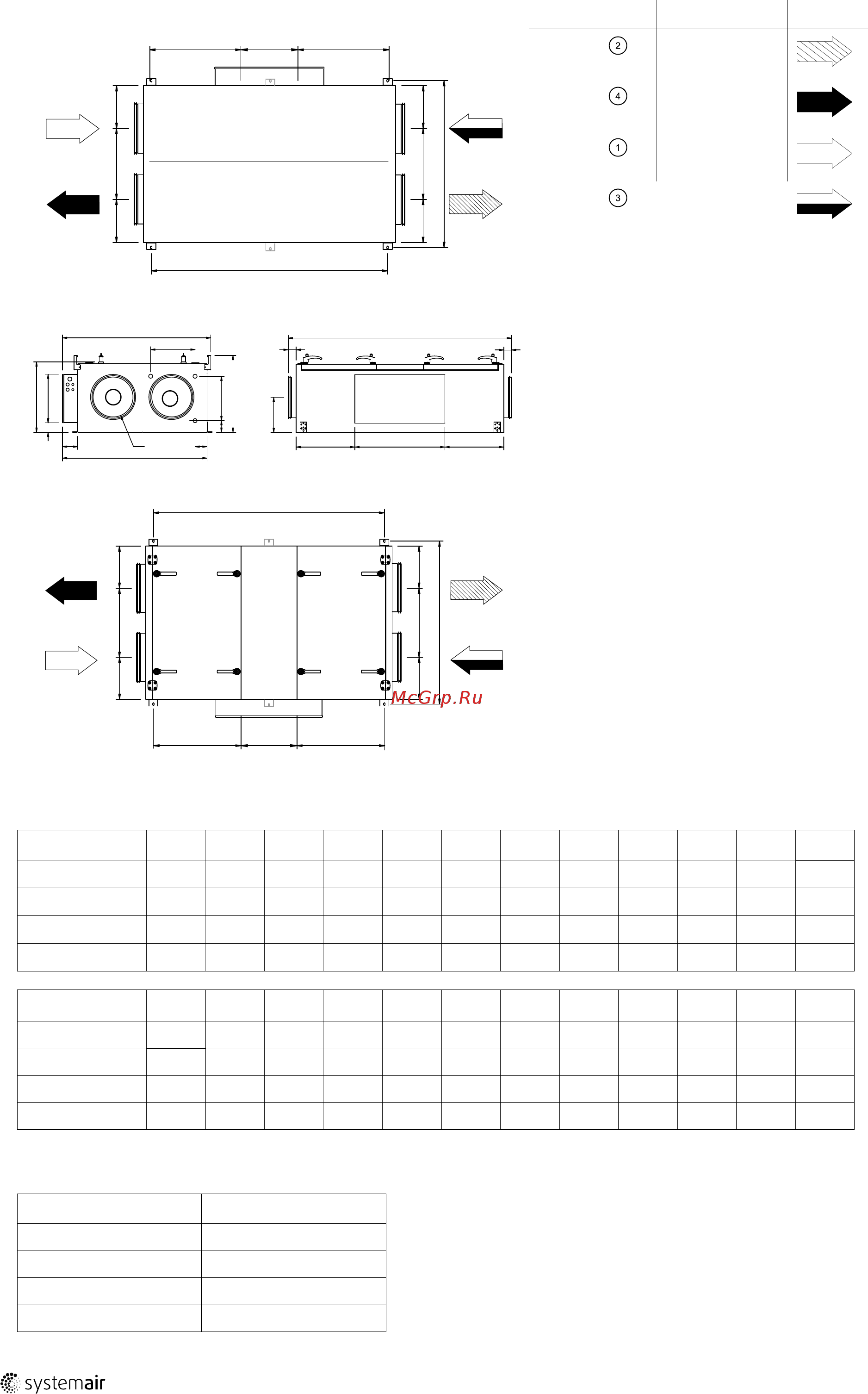

4
|
Сведения о продукте
Позиция
Описание Символ
L
X
Y
X
G
H
M
G
H
I
L/2
L/2
A
D
B
C
Нижняя сторона, правостороннее исполнение
A
Приточный
воздух
B
Выбросной
воздух
C Наружный
воздух
D Вытяжной
воздух
J
N
B
N
K
R
C
S
U
øD
Q
P
A
E
E
W W
T
F
3
2
Установка правостороннего исполнения
L
X
Y
X
G
H
I
M
G
H
I
L/2
L/2
A
D
B
C
Рабочая сторона, правостороннее исполнение
Таблица 1 Размеры
Модель
A B C D E F G H I
J
K L
FR03 1720 1115 540
ø315
60 270 275 450 275 1145 590 1502
FR06 2160 1315 640
ø400
80 275 325 550 325 1345 705 1902
FR08 2230 1515 740
ø500
60 355 350 650 400 1545 790 2004
FR11 2440 1715 840
ø630
80 405 400 765 432 1745 904 2206
Модель L/2
M N P
Q
R S T U W X Y
FR03
—
1050 388 64 68 120 375 730 72 456 576 358
FR06 951 1260 414 103 106 102 375 730 158 653 763 384
FR08 1002 1450 514 103 106 120 375 730 275 706 807 384
FR11 1103 1650 614 103 106 120 375 730 329 801 844 520
3.2.2 Вес
Модель Масса, кг
FR03 196
FR06 275
FR08 345
FR11 433
1516253 | A004
