18
|
Установка
4.6.5 Электрические соединения, компоненты
Агрегаты Topvex FR03–11 оборудованы встроенными контроллерами и внутренней проводкой (рисунок 11).

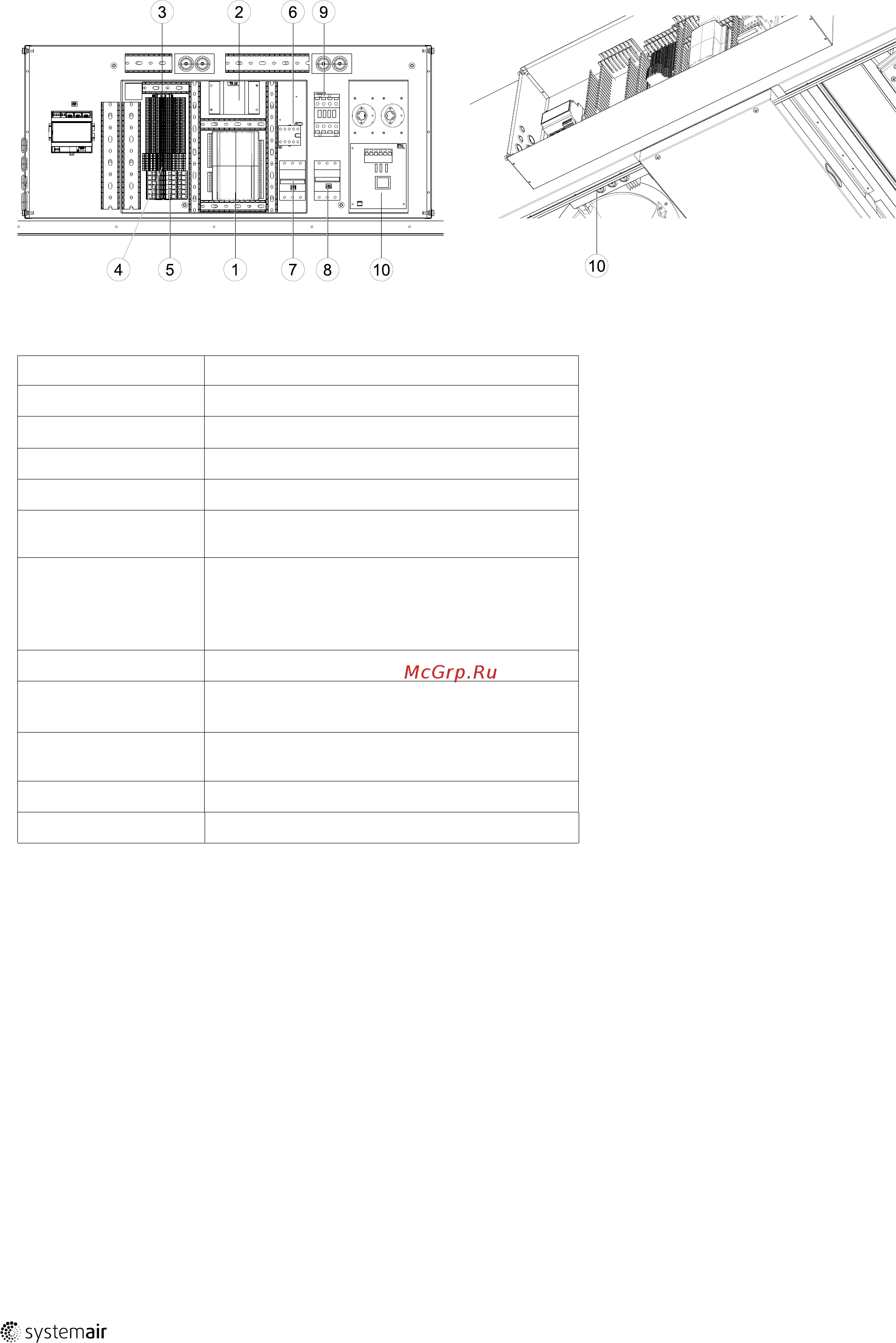

Рис. 11 Электрические компоненты
Поз. 10 показывает расположение регуляторов температуры в FR03 и FR06-FR11
Позиция описание
1
Устройство управления CU283W-4
2
Трансформатор переменного тока, 230/24 В
3
Клеммы внутренних и внешних компонентов
4
Клеммы внутренней проводки
5
Клеммы для подключения установки к сети
питания
6
Пускатель (K2) «Вкл./Выкл.» насоса
управления подачей воды (только в
агрегатах типа HW, в агрегатах типа EL
отсутствует)
7
Автоматический предохранитель
8
Автоматический предохранитель для
нагревателя
9
Пускатель (K3) электрического нагревателя
EL
10
Регулятор температуры эл. нагревателя
11
Модуль коммутации
1516253 | A004
