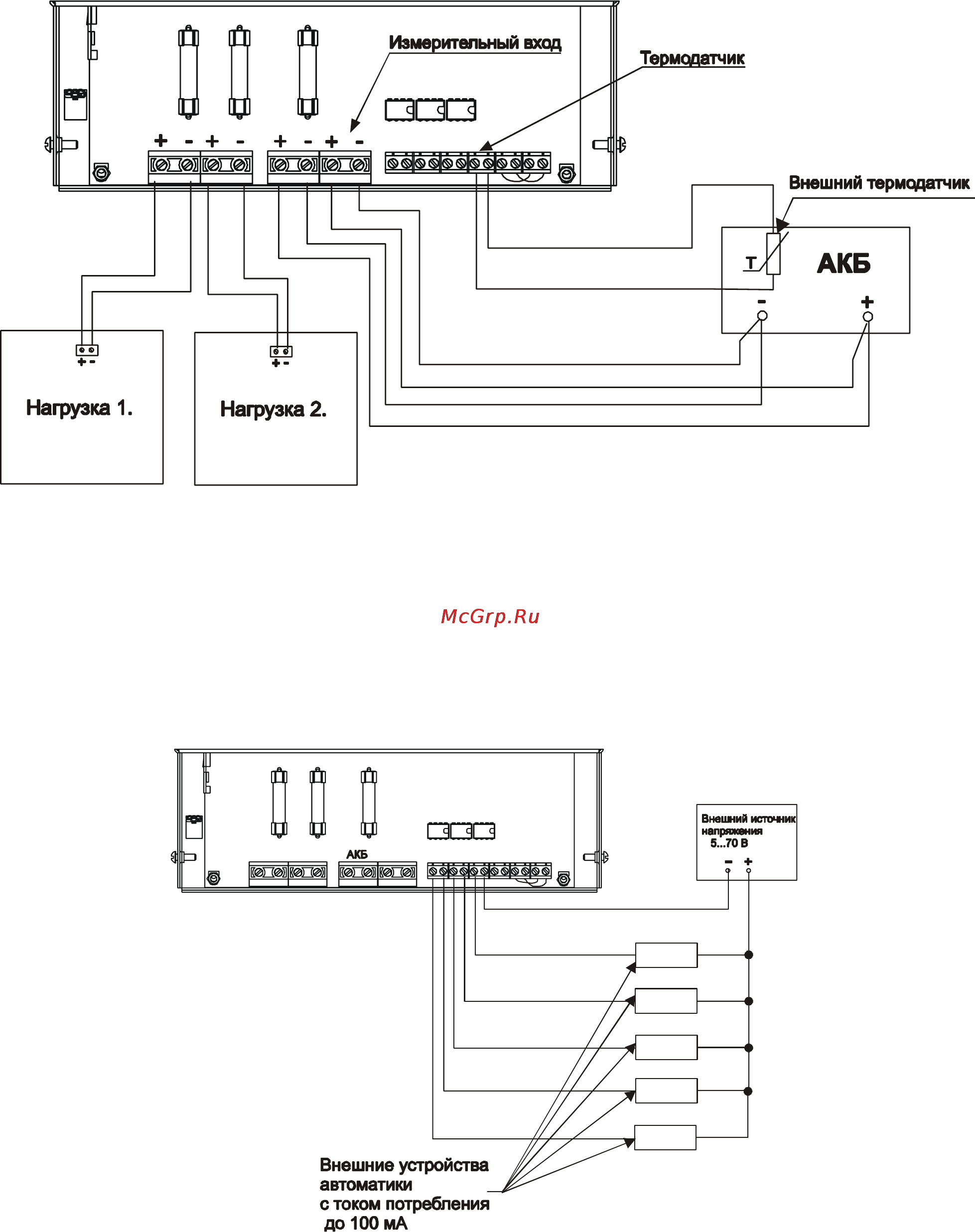

Бастион Волна ББП-60 исп.10/20 [10/16] Схема подключения источника

Схема подключения источника

Рис. 3

Вместо Нагрузки 2 допускается подключать резервируемый источник питания (с номинальным вы-

ходным напряжением 60В) для увеличения времени резервного питания. Источник должен иметь специ-

альный вход для подключения источников резервного питания.

♦ При параллельном подключении нескольких источников к одной АКБ с целью увеличения

тока заряда АКБ для корректной работы температурной компенсации напряжения заряда

произведите каскадирование источников согласно рис.6.

♦ Подключите, при необходимости, внешние устройства автоматики рис. 4 (или внешние це-

пи индикации рис. 5) к выходам типа «открытый коллектор».

Рис. 4

ФИАШ.436237.006 РЭ-2
