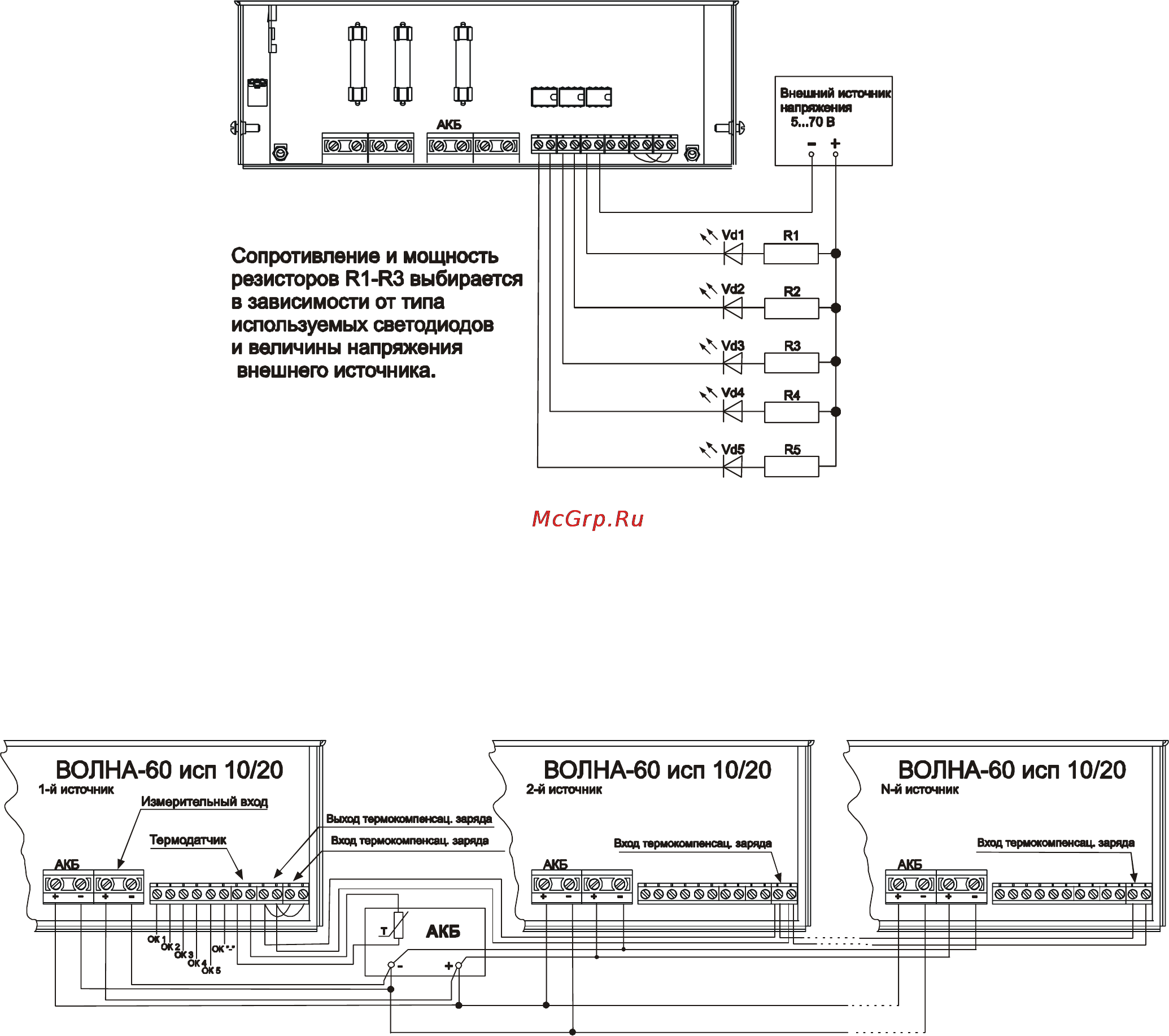

При подключении нескольких источников к одной АКБ необходимо руководствоваться схемой,

приведённой на рис.6. Подключение по такой схеме увеличивает ток заряда АКБ, при этом для

питание нагрузок рекомендуется использовать выходы источников («Выход1» и «Выход2»).

При необходимости питания мощной нагрузки (с максимальным током до 63А) рекомендуется

подключать источники по схеме приведённой в приложении

А, с использованием блока «БКА-

У/63».

Рис.6

ПОДГОТОВКА К РАБОТЕ

• Проверьте правильность произведенного монтажа в соответствии со схемами подключе-

ний (рис. 3 - 6).

• Закройте кожух монтажного отсека поз.18 рис.1.

• Подайте сетевое напряжение

• Включите тумблер «Сеть». При этом тумблер «Сеть» должен быть подсвечен.

• Включите тумблер «Выход». При этом индикатор «Выход» будет светиться непрерывно.

• Отключите сетевое напряжение и убедитесь, что источник перешел в режим резервного

питания нагрузки. При этом тумблер «Сеть» не подсвечен, а индикатор «Выход» осущест-

вляет индикацию согласно таблице 2.

• При необходимости опломбируйте кожух монтажного отсека.

• Подайте сетевое напряжение.
