Бастион Волна ББП-60 исп.10/20 [5/16] Краткое описание конструкции источника

УСТРОЙСТВО И РАБОТА

Краткое описание конструкции источника:

Источник размещен в металлическом корпусе, состоящем из днища, кожуха основного и кожу-

ха монтажного отсека. Кожух основной скрывает радиоэлементы, не требующие обслуживания

при эксплуатации источника, под кожухом монтажного отсека расположены элементы коммута-

ции и защиты (рис.1), которые размещены на печатной плате.

На лицевой панели корпуса размещены элементы

управления, индикации и вентиляционное

отверстие, закрытое защитной решеткой (рис.2).

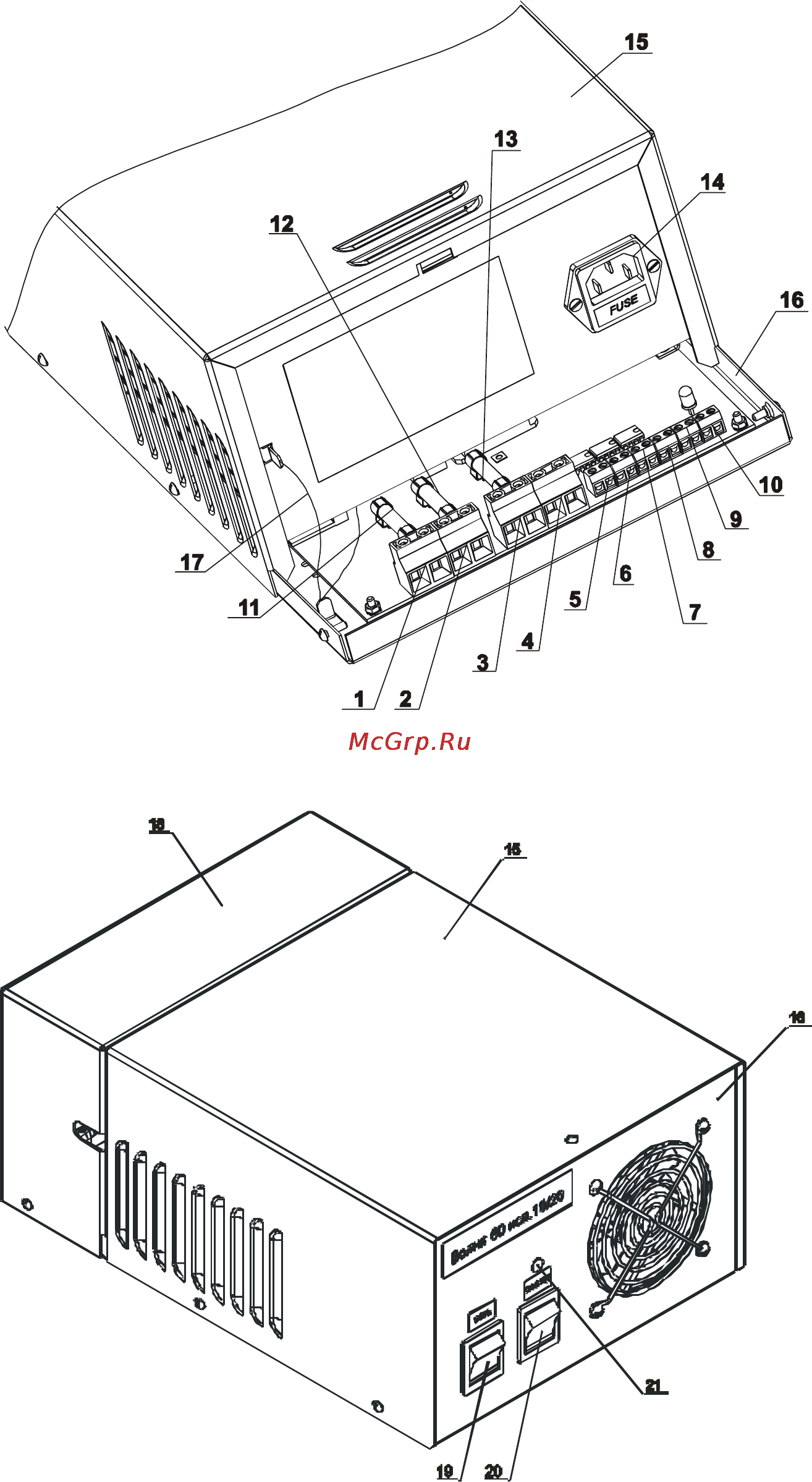

Рис.1

Рис.2

1. Колодка «Выход 1» для

подключения нагрузки.

2. Колодка «Выход 2» для

подключения нагрузки.

3. Колодка «АКБ» для под-

ключения внешней АКБ.

4. Колодка «АКБ» для под-

ключения измерительной

цепи внешней АКБ.

5,6,7 Колодки выходов типа

«открытый коллектор»

8. Колодка «Термодатчик»

для подключения выносного

термодатчика, контроли-

рующего температуру на

корпусе АКБ.

9. Выход температурной

компенсации напряжения

заряда АКБ

10. Вход температурной

компенсации напряжения

заряда АКБ

11. Предохранитель выход-

ной 20 А в цепи «Выход 1».

12. Предохранитель выход-

ной 20 А в цепи «Выход 2».

13. Предохранитель аккуму-

ляторный 20 А

14. Сетевой разъем, совме-

щенный с сетевым предо-

хранителем 6,3 А.

15. Кожух основной.

16. Днище корпуса.

17. Перемычка заземления.

18. Кожух монтажного отсе-

ка.

19.

Тумблер «Сеть», со-

вмещённый с сетевым инди-

катором, для включения /

выключения сетевого на-

пряжения.

20. Тумблер «Выход» для

включения / выключения пи-

тания нагрузки.

21. Индикатор «Выход»

(многорежимный) – показы-

вает состояние источника в

соответствии с Таблицей 2.

ФИАШ.436237.006 РЭ-2
