Установка на объекте

Установите источник на горизонтальной поверхности так, чтобы расстояние от его стенок до

соседних предметов было не менее 2 см, а свободное пространство перед лицевой панелью

составляло не менее 30 см.

Выбор места установки источника должен обеспечивать свободное, без натяжения, разме-

щение соединительных линий подключения АКБ, нагрузок и вспомогательного оборудования.

При

этом кабельную проводку необходимо разместить, таким образом, чтоб исключить к ней

свободный доступ.

Снимите кожух монтажного отсека поз.18 рис.1 для доступа к элементам коммутации и за-

щиты.

Перед монтажом проводов убедитесь, что тумблеры «Сеть» и «Выход» выключены.

Произведите подключение соединительных линий, к клеммам источника руководствуясь

схемой подключения источника (рис.3) в

следующей последовательности:

♦ Подключите сетевой шнур к сетевому разъему (поз.14).

♦ Подключите, соблюдая полярность, АКБ (аккумуляторная батарея номинальным напря-

жением 60В собирается из 5-и последовательно соединённых аккумуляторных батарей

номинальным напряжением 12В, в соответствии со схемой соединения, см. ниже) к ис-

точнику с помощью кабельных жгутов для подсоединения внешней АКБ (входят в

ком-

плект поставки):

o провода сечением 4 мм² к контактам колодки «АКБ»;

o провода сечением 0.35 мм² к контактам колодки «Измерительный вход».

При необходимости используйте клеммы для подключения автомобильной АКБ (в комплект

поставки не входят).

12В.

“-”АКБ (60В)

“+”АКБ (60В)

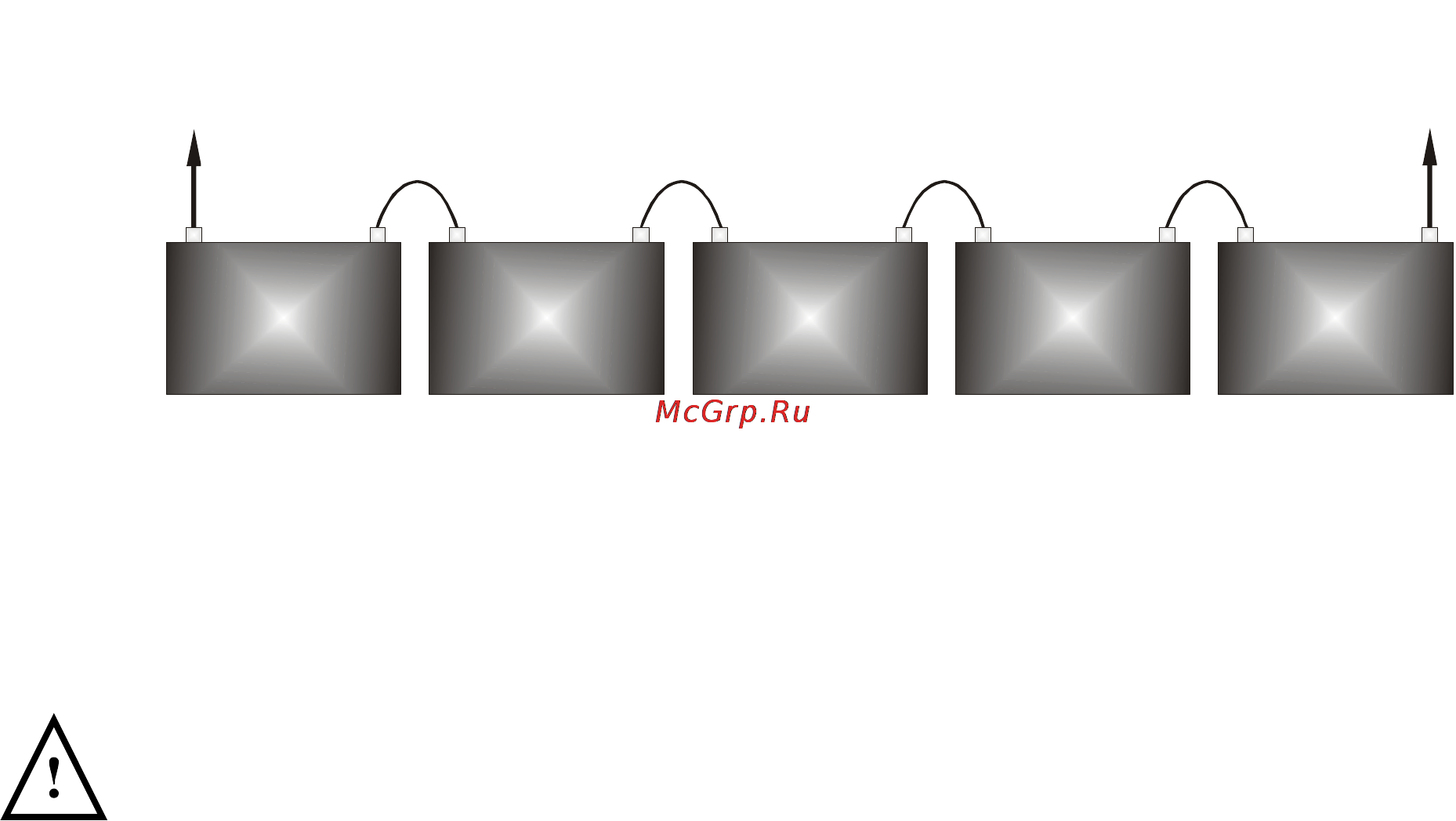

Схема соединения аккумуляторных батарей

♦ Подключите термодатчик (входит в комплект поставки) к контактам колодки «Термодат-

чик». Чувствительный элемент термодатчика закрепите на корпусе одной из 5-и батарей

с помощью липкой ленты. Для корректной работы термодатчика необходимо обеспечить

плотное прилегание чувствительного элемента к поверхности корпуса батареи.

ВНИМАНИЕ! ПРИ ОТСУТСТВИИ ТЕРМОДАТЧИКА ТЕРМОКОМПЕНСАЦИЯ ЗАРЯДА АКБ

НЕ ОБЕСПЕЧИВАЕТСЯ.

ФИАШ.436237.006 РЭ-2
