Приложение А.
Блок контроля аккумулятора БКА-У/63 предназначен для каскадирования источников питания, но-
минальным напряжением от 12 до 60 В постоянного тока, по цепи заряда аккумуляторной батареи с це-
лью увеличения тока нагрузки (I
max
≤ 63 А) и защиты АКБ от глубокого разряда, а так же защиты источни-
ков питания и АКБ от короткого замыкания в нагрузке (перегрузки по току).

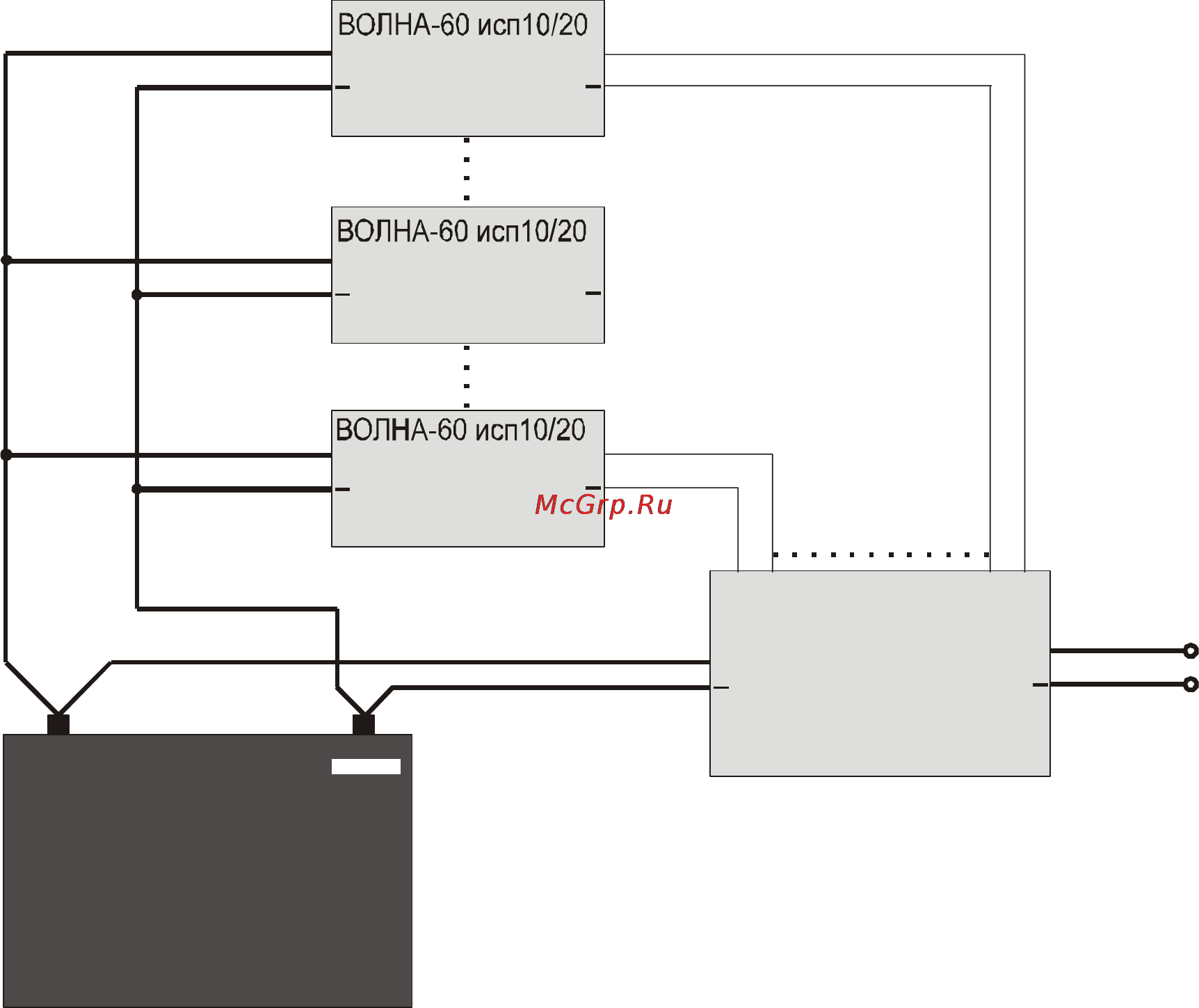

Схема построения системы питания на основе источников
ВОЛНА-60 исп. 10/20 и блока БКА – У/63.
АКБ
60В
ВЫХ
+
АКБ
+
ВЫХ
+
АКБ
+
ВЫХ
+
АКБ
+
№ N
№ 5
№ 1
УПР.1 УПР.5
БКА-У/63
ВЫХ
+
А
КБ
+
+
ФИАШ.436237.006 РЭ-2
14
