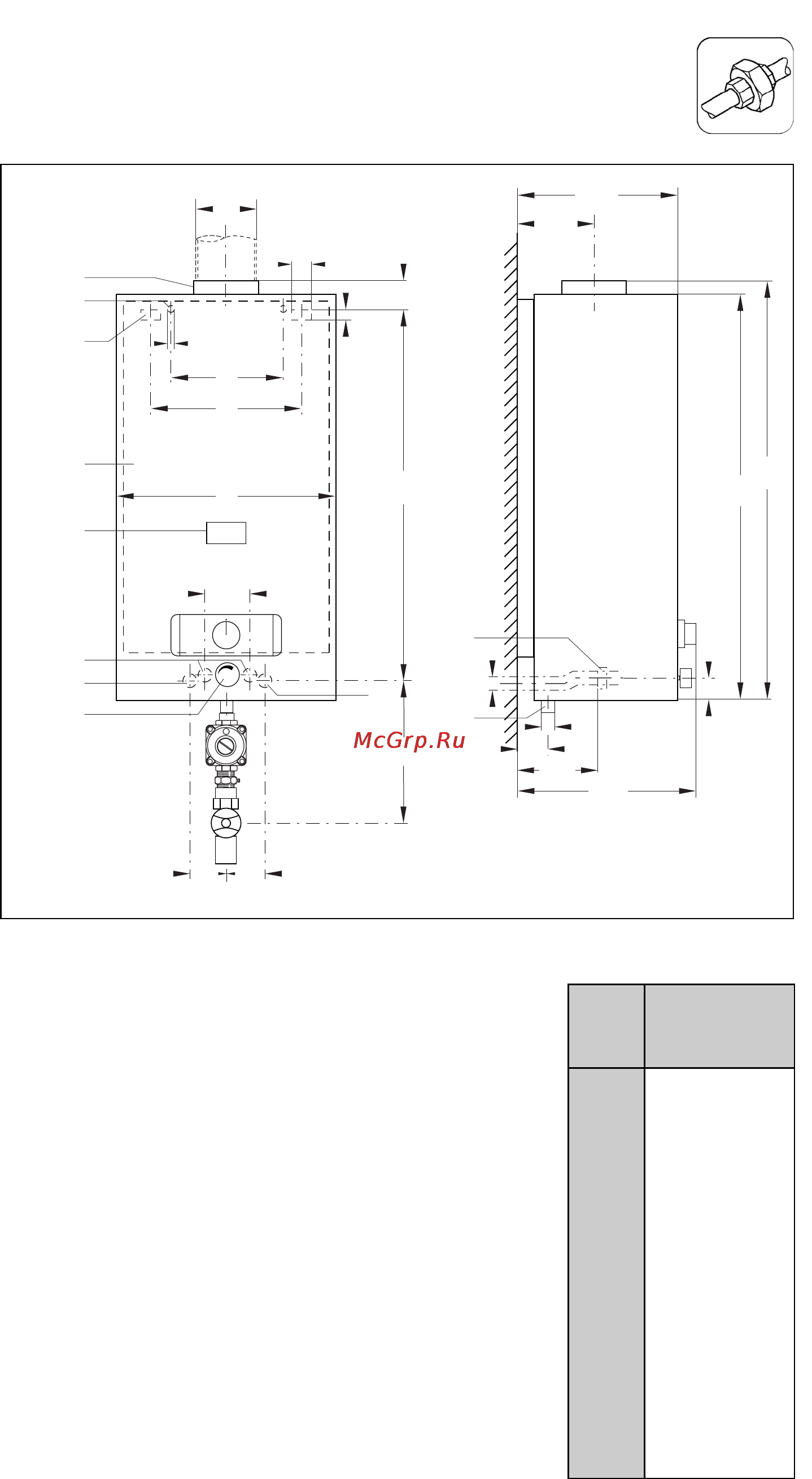

Рис. 8: Размеры
ÌÎÍÒÀÆ
Размеры
E
F
B
70
G
K
O
20
30
8
1
2
4
3b
3a
10
6
7
8
A
R
1
/2
10
9
L
M
P
C
D
50
H
38
60 60
N
1 Подключение дымохода
2 Облицовка аппарата
3a/b Места крепления аппарата к стене
4 Смотровое окошко запальной горелки
6 Подключение водопровода горячей воды R
1
/
2
”
(скрытый монтаж в стене, принадлежность)
7 Регулятор температуры
8 Подключение водопровода холодной воды R
1
/
2
”
(скрытый монтаж в стене, принадлежность)
9 Подключение газопровода R
3
/
4
” (R
1
/
2
”*)
10 Подключение водопровода холодной и горячей
воды на водяном блоке R
3
/
4
” (под накидную
гайку при открытом монтаже трубопроводов)
*Для аппаратов, перенастроенных на сжиженный газ.
Отрицательный размер означает, что штуцер находится
внутри аппарата.
MAG
24/2 RXZ
A 738
B 722
C ∅ 130
DR
3
/4 “(R
1
/2 “*)
E 224
F 351
G 156
H 125
K 646
L 124
M 256
N 129 ('8*)
O64
P 283
