Vaillant MAG PREMIUM RXZ [28/32] Датчик опрокидывания тяги
![Vaillant MAG PREMIUM RXZ [28/32] Датчик опрокидывания тяги](/views2/1071990/page28/bg1c.png)

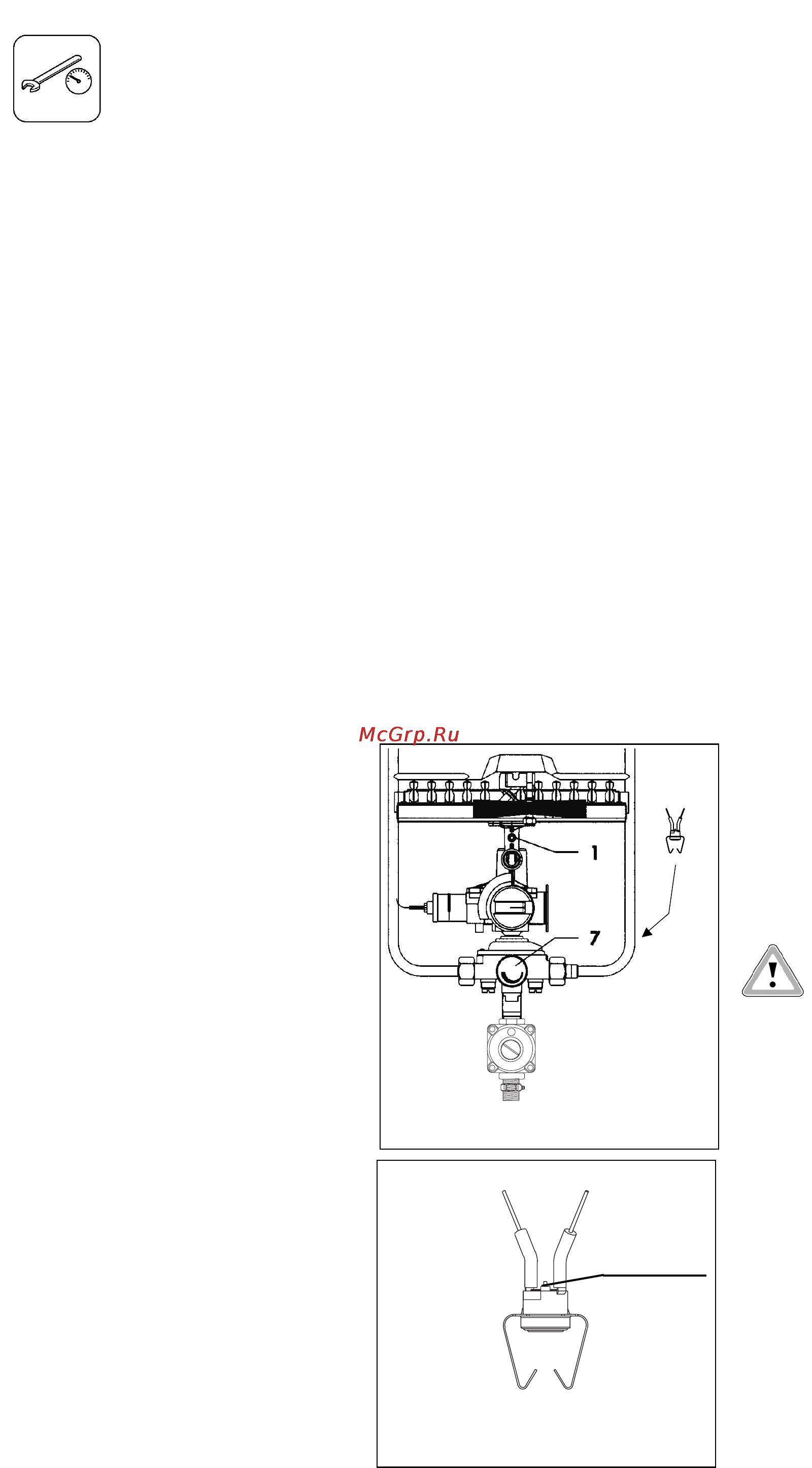

Рис. 22: Разблокировка теплового
предохранителя
28
Датчик опрокидывания тяги
Vaillant Geyser MAG
®
оснащён таким
элементом безопасности, как датчик
опрокидывания тяги. При
возникающем в результате
неисправности или временного сбоя
в дымоходе выходе продуктов
сгорания в помещение по сигналу
этого датчика подача газа в аппарат
прекращается, запальное пламя
гаснет.
Проверка срабатывания
•
Перекройте дымоход каким'либо
подходящим предметом.
Для этой цели Vaillant как запчасть
№ 99'0301предлагает
специальный веер.
•
Запустите аппарат в работу на
номинальной мощности, следуя
указаниям на стр. 9 и 10.
ÊÎÍÒÐÎËÜ / ÒÅÕÍÈ×ÅÑÊÎÅ ÎÁÑËÓÆÈÂÀÍÈÅ
•
В течении максимум 2 минут
аппарат должен быть
автоматически выключен
датчиком опрокидывания тяги.
•
После того, как датчик
опрокидывания тяги отключил
аппарат, водонагреватель может
быть повторно включен после
охлаждения датчика (в течение
нескольких минут), как описано в
главе ”Включение аппарата” на
стр. 9.
При неправильном
функционировании датчика
опрокидывания тяги запрещается
дальнейшая эксплуатация аппарата
до устранения неисправности.
Рис. 21: Размещение теплового
предохранителя
MAG 24/2
Тепловой предохранитель
(STB)
Газовая колонка MAG Premium...RXZ
оснащена тепловым
предохранителем (STB). Он
защищает теплообменник от
выгорания при аварии на газовой
арматуре. Его срабатывание
возможно только в аварийном
случае.
Повторное включение
сработавшего теплового
предохранителя может
выполнить только
квалифицированный специалист
после выяснения и устранения
причины его срабатывания.
Повторное включение STB
•
Тепловой предохранитель
расположен на “холодной”
стороне теплообменника и при
срабатывании разрывает цепь
питания электромагнита.
Температура срабатывания—
70
о
С.
•
Сработавший тепловой
предохранитель можно вернуть в
рабочее положение, нажав
подходящим предметом
маленький штифт на корпусе.
Нажать
