Vaillant MAG PREMIUM RXZ [20/32] Подключение аппарата к газо и водопроводу
![Vaillant MAG PREMIUM RXZ [20/32] Подключение аппарата к газо и водопроводу](/views2/1071990/page20/bg14.png)
20
ÌÎÍÒÀÆ

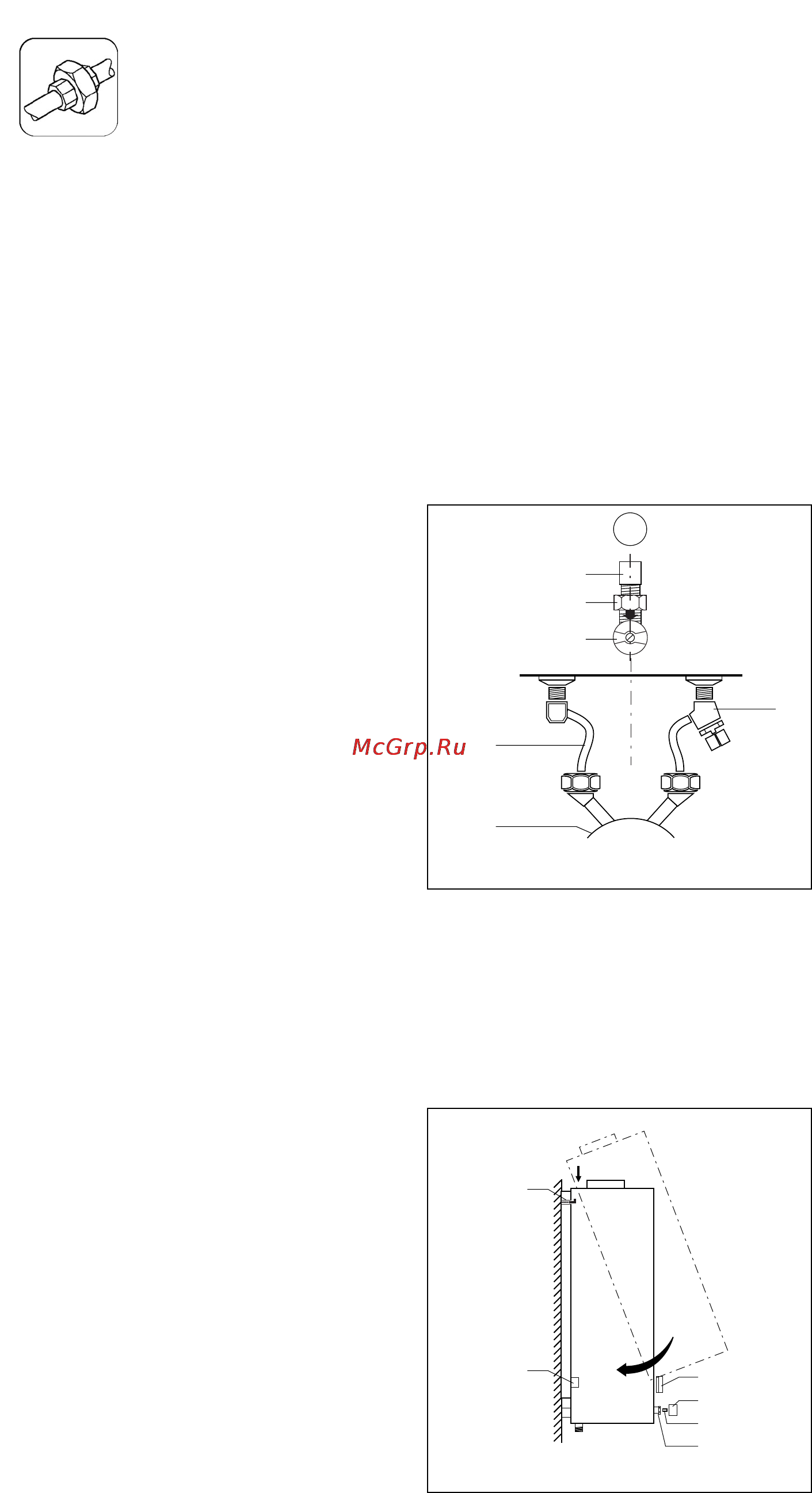

Рис. 14: Размеры для навески аппарата
Подключение аппарата
к газо; и водопроводу
Рис. 15: Установка облицовки аппарата
4
6
1
3
2
5
1 Ручка регулятора температуры
2 Крепёжная гайка
3 Шпиндель регулятора температуры
4 Держатели
5 Поворотный переключатель
6 Направляющие облицовки
Запрещается присоединение
аппарата к газопроводу без
регулятора давления!
A
5
3
20
5b
9
6
Для любых аппаратов:
•
Установив прокладки, навинтите
накидные гайки предварительно
смонтированных подсоединений
водопровода холодной и горячей
воды (6) и (3) на соответствующие
штуцеры водяного блока аппара'
та (20), как показано на рис. 14,
и затяните резьбовые соединения.
•
Если предусмотрена установка
арматуры непосредственного
разбора № 9011, подсоедините
её к водяному блоку аппарата
(20), вывинтив предварительно
резьбовые заглушки для слива.
•
Если не предусмотрен удалённый
водоразбор от аппарата, заглу'
шите штуцер для подключения
водопровода горячей воды в
водяном блоке аппарата (20).
•
Проверьте все выполненные
соединения на герметичность.
•
Установите облицовку аппарата,
действуя в следующей
последовательности:
'
Наденьте облицовку на
держатели (4), как показано на
рис. 15, и установите её в нижние
направляющие (6).
' Накрутите по часовой стрелке
крепёжную гайку (2) на корпус
шпинделя (3) и затяните её.
' Оденьте ручки поворотного
переключателя (5) и регулятора
температуры (1).
А Подключение для аппарата на природном газе
3 Подключение горячей воды (принадлежность)
5 Угловой газовый кран (принадлежность)
5b Верхняя часть разъёмного резьбового
соединения газового крана
9 Ниппель регулятора давления/Входной газовый
патрубок аппарата
20 Водяной блок аппарата
Подсоединение аппарата к
предварительно смонтированным
соединениям
При монтаже крана под аппаратом:
•
Соедините предварительно
навинченное на входной газовый
патрубок резьбовое соединение
(5b, вариант А) с запорным
газовым краном (5) и плотно
затяните соединение.
