16

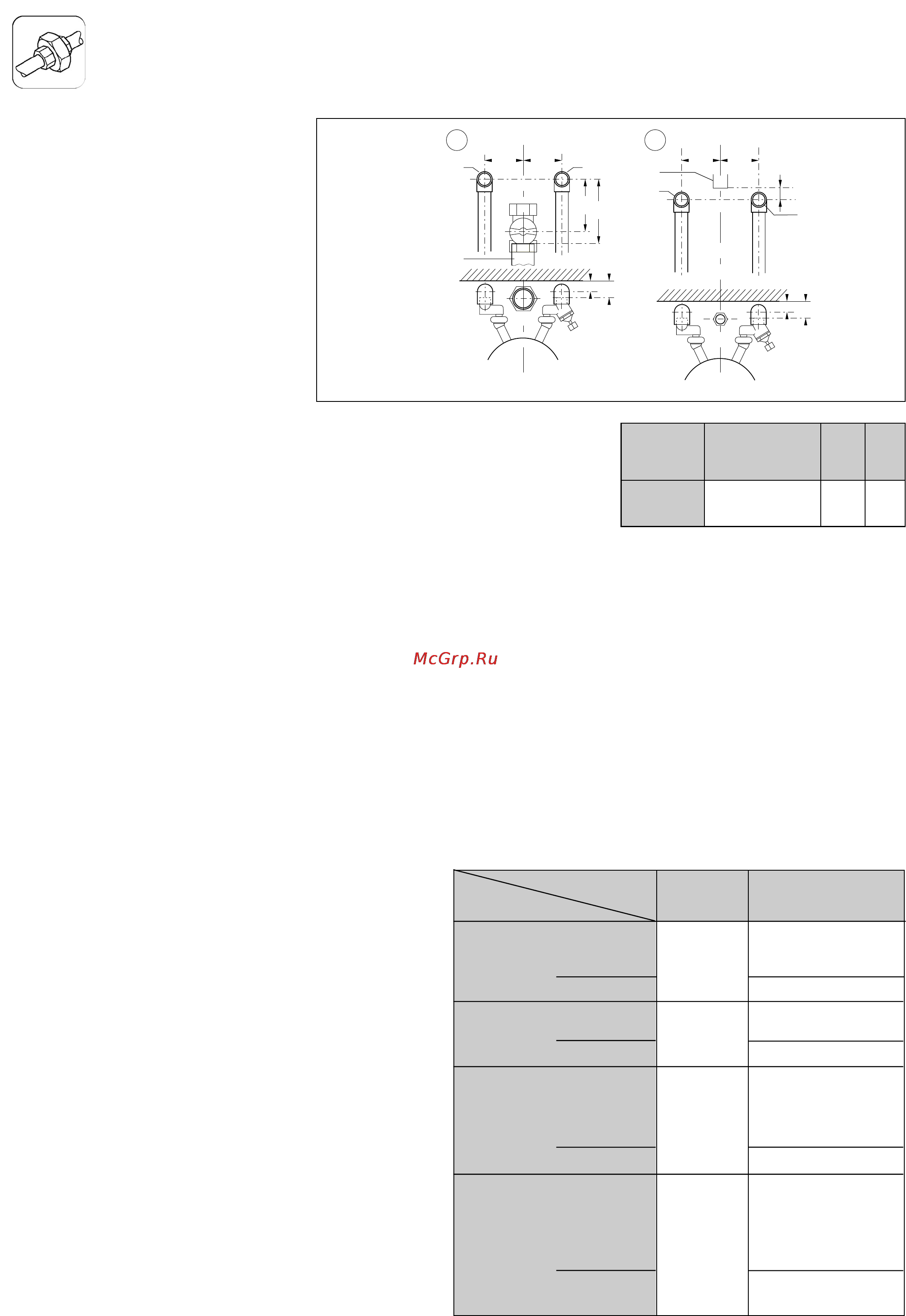

Рис. 9: Размеры
Предварительный
монтаж
60 60 60 60
35
50
c
b
35
50
8
3 6
5
3
6
5
A B
3 Подключение водопровода
горячей воды R
1
/
2
”
6 Подключение водопровода
холодной воды R
1
/
2
”
5 Подключение газопровода
Принадлежности
В данной таблице представлен
обзор принадлежностей,которые
могут быть использованы для
аккуратного и быстрого монтажа
аппарата для различных случаев
при скрытой (с угловой запорной
арматурой и соединительными
участками) или открытой (с
проходной запорной арматурой и
соединительными участками)
прокладке трубопроводов.
ÌÎÍÒÀÆ
Тип MAG Подсое;
динение b c
... RXZ газа
MAG 24/2
R
3
/
4
“(R
1
/
2
“*) 122 185
Данные размеры предполагают
применение соответствующих
принадлежностей Vaillant.
•
После определения места
установки аппарата перед его
монтажом следует проложить
газопровод и трубопроводы
холодной и горячей воды к точкам
подсоединения аппарата или к
соответствующей подсоединитель'
ной арматуре, как показано на
рис. 9
.
Тип аппарата
MAG 24/2 RXZ
Принадлежности
Газовый запорный кран с противо' Заказной №
пожарной
Откр. прокладка
R
3
/4 “(газ Н)
300848
защитой
Откр. прокладка
R
1
/2 “(газ PB)
305863
Удалённый
водоразбор
Откр. прокладка
R
1
/2 “
351
Скрыт. прокладка
350
Непосредственный водоразбор Заказной №
у прибора (смеситель) и
удалённый Откр. прокладка
R
1
/
2 “
9011 + 351
водоразбор
Скрыт. прокладка 9011 + 350
Непосредственный водоразбор Заказной №
у прибора (смеситель),
переключающее устройство с
душем и Откр. прокладка
R
1
/2 “
9011 + 9274 + 351
удалённый
Скрыт. прокладка 9011 + 9274 + 350
водоразбор
Примечание: Применение гибкой подводки
для присоединения газопровода приводит к
дополнительным потерям давления газа.
*Для сжиженного газа (не применяется
регулятор давления)
При использовании трубопроводов из меди
или пластмассы следует соблюдать
предписания изготовителя.
На рис. 9 показаны расположение и
размеры подключений для открытой
прокладки трубопроводов и
монтажа газового крана под
аппаратом на природном газе (А)
или на сжиженном газе (В).
