Монтаж регулятора
давления газа
Перед монтажом аппарата
присоедините регулятор давления газа
(8) на патрубок 1/2” с уплотнением
резьбы.
•
Переходной ниппель (9) вверните в
регулятор давления (8) так, чтобы
штуцер для измерения давления (10)
был легко доступен.
Внимание!
При монтаже регулятора
давления (8) обратите
внимание на направление
потока газа.
8
7
9
10
8 Регулятор давления газа
9 Ниппель со штуцером
10 Штуцер для измерения давления газа на входе

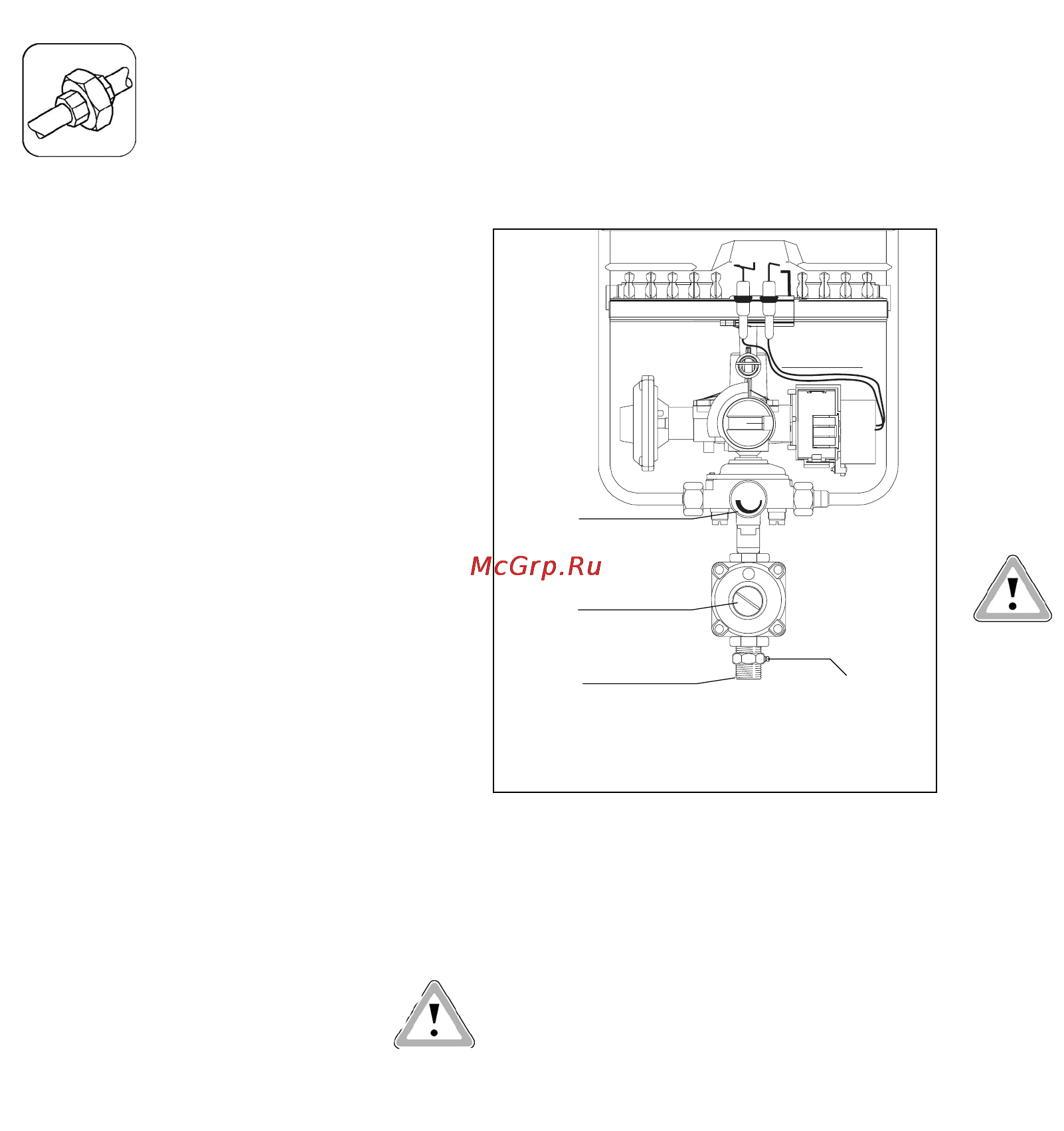

Рис. 10.1: Монтаж регулятора
давления газа
ЭЭККССППЛЛУУААТТААЦЦИИЯЯ ААППППААРРААТТАА ННАА
ППРРИИРРООДДННООММ ГГААЗЗЕЕ ББЕЕЗЗ
РРЕЕГГУУЛЛЯЯТТООРРАА ДДААВВЛЛЕЕННИИЯЯ ГГААЗЗАА
ЗЗААППРРЕЕЩЩААЕЕТТССЯЯ!!
ÌÎÍÒÀÆ
Монтаж газового
запорного крана и
подключений к
водопроводу
При подсоединении к
газопроводу необходимо
соблюдать все действующие в
данной местности предписания,
нормы и правила.
Монтаж газового крана
Монтаж запорного газового крана
выполняется на опуске газопровода
или непосредственно под
аппаратом.
Для аппаратов на природном газе
должен быть предварительно
смонтирован регулятор давления
газа и ниппель со штуцером. (См.
стр. 17).
