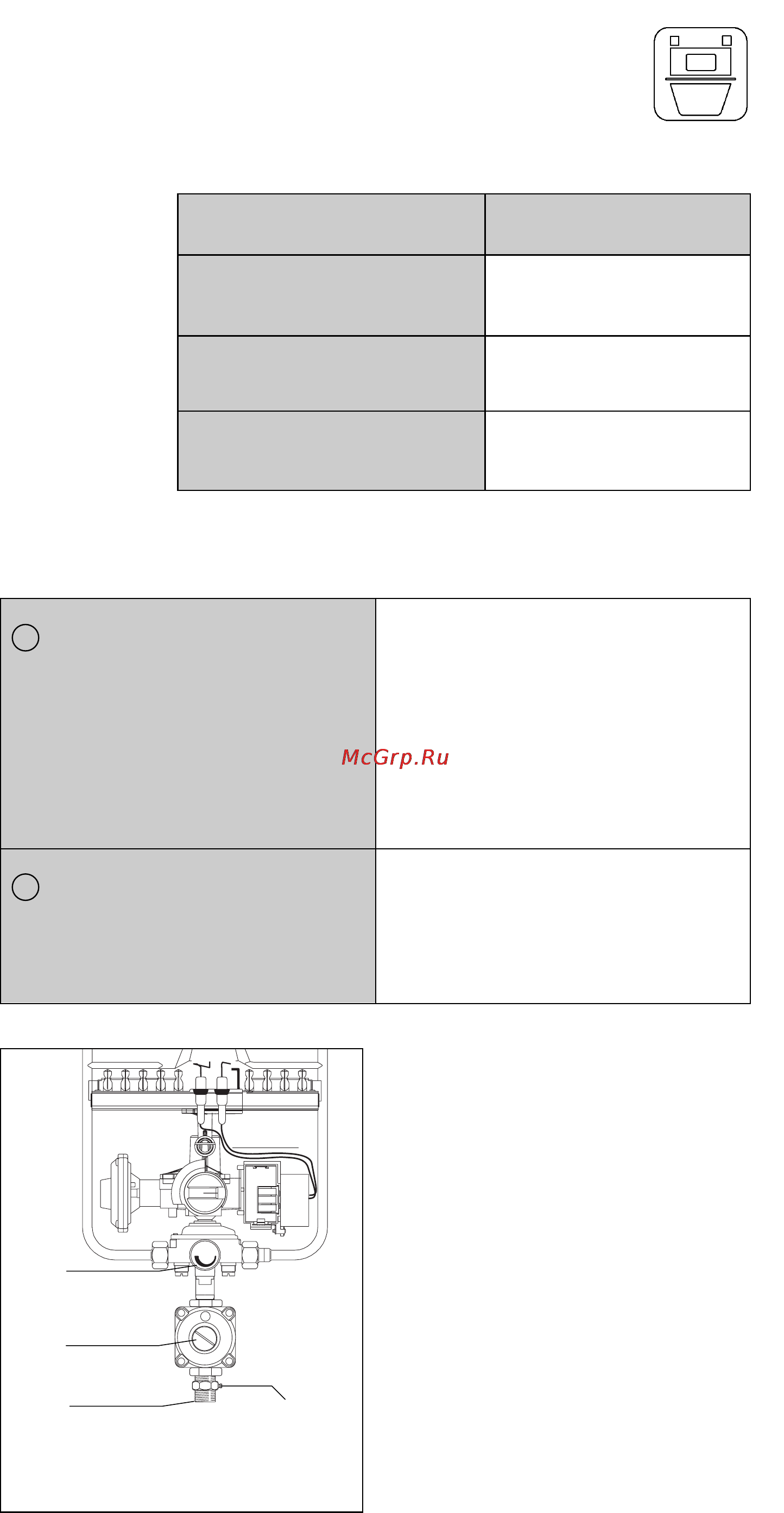

Vaillant MAG PREMIUM RXI [23/32] Заводские установки
![Vaillant MAG PREMIUM RXI [23/32] Заводские установки](/views2/1071992/page23/bg17.png)
23
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ
Исполнение аппарата для: Природного газа
Обозначение на
2 H,
шильдике аппарата
G 20 '
13 mbar
Заводская настройка на низшее
число Воббе Wо
н
[кВт
·
ч/м
3
]
14,1
Возможность изменения Секторный
заводских настроек дроссель
Заводские
установки
Мероприятия по
настройке газовой
арматуры
Необходимо сравнить данные заводской настройки аппарата, указанные
на его шильдике, с характеристиками местного используемого вида газа:
Аппарат имеет следующие заводские настройки газовой арматуры:
Исполнение аппарата • Требуется перенастройка на
не соотвествует местному использование местного вида газа
используемому виду и согласно указаниям на стр. 27.
характеристикам газа • Требуется контроль давления газа на
входе и настройки газовой арматуры
согласно указаниям на стр. 23 и 24 и
контрольное испытание согласно
указаниям на стр. 25.
Исполнение аппарата • Требуется контроль давления газа
соотвествует местному на входе и настройки газовой
виду и низшему числу арматуры согласно указаниям
Воббе Wо
н
газа на стр. 23 и 24 и контрольное
испытание согласно стр. 25.
A
B
Рис. 19: Контроль настройки давления
газа
8
7
9
10
Контроль настройки осуществляется
путём
ппррооввееррккии ддааввллеенниияя ггааззаа ннаа ввххооддее..
Измерение давления надо выполнять
жидкостным U'образным манометром
(рекомендуется манометр Vaillant Арт.
№ 99'0034) с разрешением не хуже
0,1 мбар. Для этого выполните
следующее:
•
Закройте газовый кран на опуске.
•
Выверните винт из штуцера (10).
•
Присоедините к штуцеру манометр.
•
Откройте газовый кран на опуске.
•
Включите аппарат, следуя указаниям
главы “Включение аппарата” и
откройте кран горячей воды в какой'
нибудь точке водоразбора.
•
Измерьте давление на входе.
Для газа второй группы (природного
газа Н) давление должно находиться
в пределах 13...20 мбар.
Контроль давления газа на
входе (при работающем
аппарате)
