ÏÅÐÅÍÀÑÒÐÎÉÊÀ ÍÀ ÄÐÓÃÎÉ ÂÈÄ ÃÀÇÀ
Рис. 20.1: Перенастройка на другой вид газа
Перенастройка с
природного на
сжиженный газ и обратно
(Продолжение)
•
Выключите водонагреватель.
•
Отсоедините манометр и до отка'
за завинтите резьбовую заглушку'
винт в штуцер (1, рис. 19.1) для
измерения давления газа на
соплах.
•
Удостоверьтесь в герметичности
газовой арматуры (обмыливанием).
•
Прилагаемую к комплекту для
перенастройки уведомляющую
наклейку наклейте рядом с
шильдиком аппарата.
Vaillant Geyser MAG
®
оснащён таким
элементом безопасности, как датчик
опрокидывания тяги. При
возникающем в результате
неисправности или временного сбоя
в дымоходе выходе продуктов
сгорания в помещение по сигналу
этого датчика подача газа в аппарат
прекращается.
Проверка срабатывания
•
Перекройте дымоход каким'либо
подходящим предметом.
Для этой цели Vaillant как запчасть
№ 99'0301предлагает
специальный веер.
•
Запустите прибор в работу на
номинальной мощности, следуя
указаниям на стр. 9 и 10.
•
В течении максимум 2 минут
аппарат должен быть
автоматически выключен
датчиком выхода продуктов
сгорания в помещение.
•
После того, как датчик
опрокидывания тяги отключил
аппарат, водонагреватель может
быть повторно включен после
охлаждения датчика (в течение
нескольких минут), как описано в
главе ”Включение аппарата” на
стр. 9.
При неправильном
функционировании датчика
опрокидывания тяги запрещается
дальнейшая эксплуатация аппарата
до устранения неисправности.

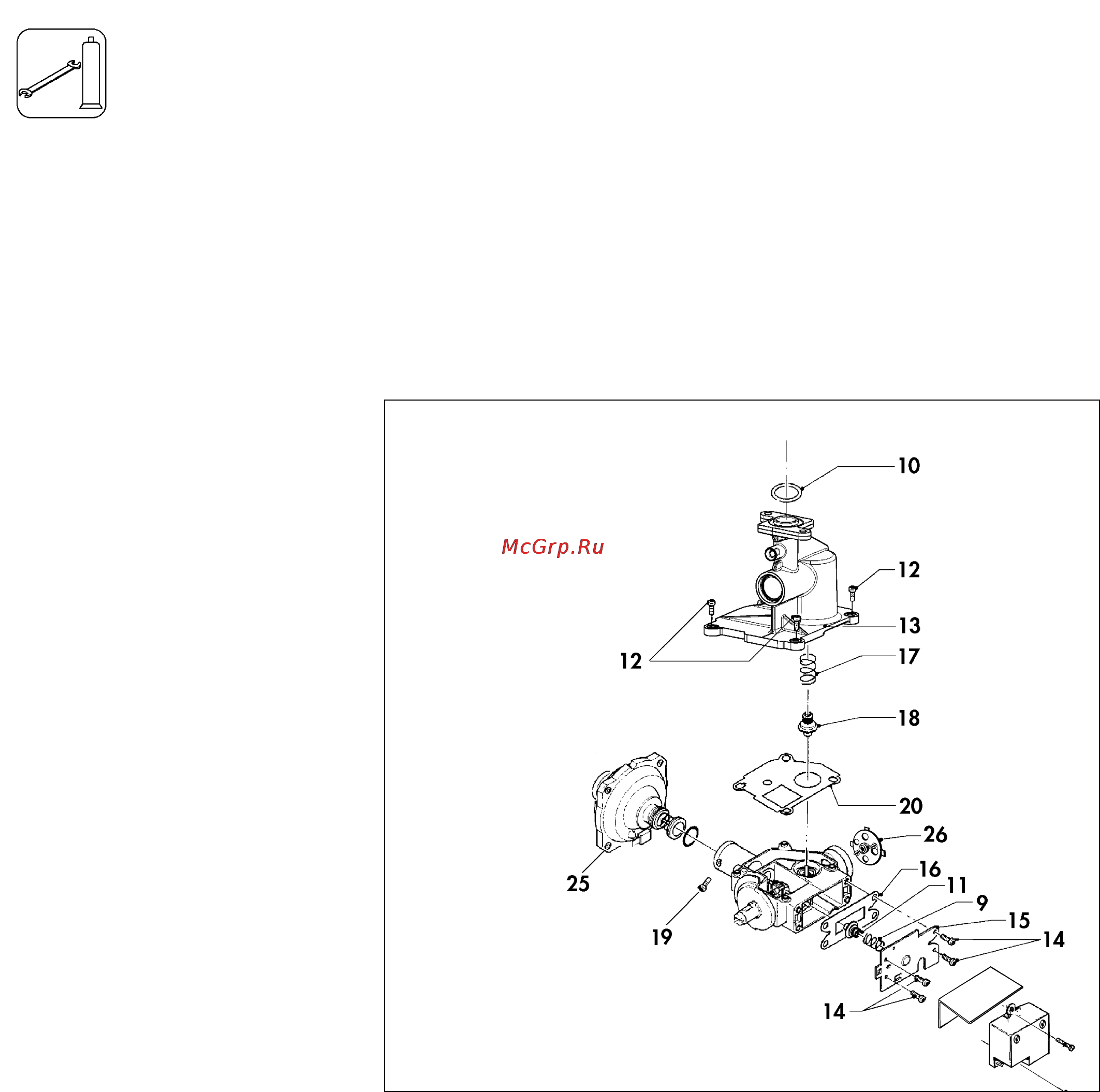

Датчик опрокидывания тяги
9 Пружина клапана
10 Прокладка
11 Клапан
12 Винты
13 Крышка
14 Винты
15 Крышка
16 Прокладка корпуса
17 Пружина клапана
18 Клапан
19 Винт
20 Прокладка корпуса
24 Отсек элементов питания
25 Сервовентиль
26 Секторный дроссель
