Vaillant MAG PREMIUM RXI [19/32] Монтаж газового запорного крана и подключений к водопроводу
![Vaillant MAG PREMIUM RXI [19/32] Монтаж газового запорного крана и подключений к водопроводу](/views2/1071992/page19/bg13.png)
19
ÌÎÍÒÀÆ

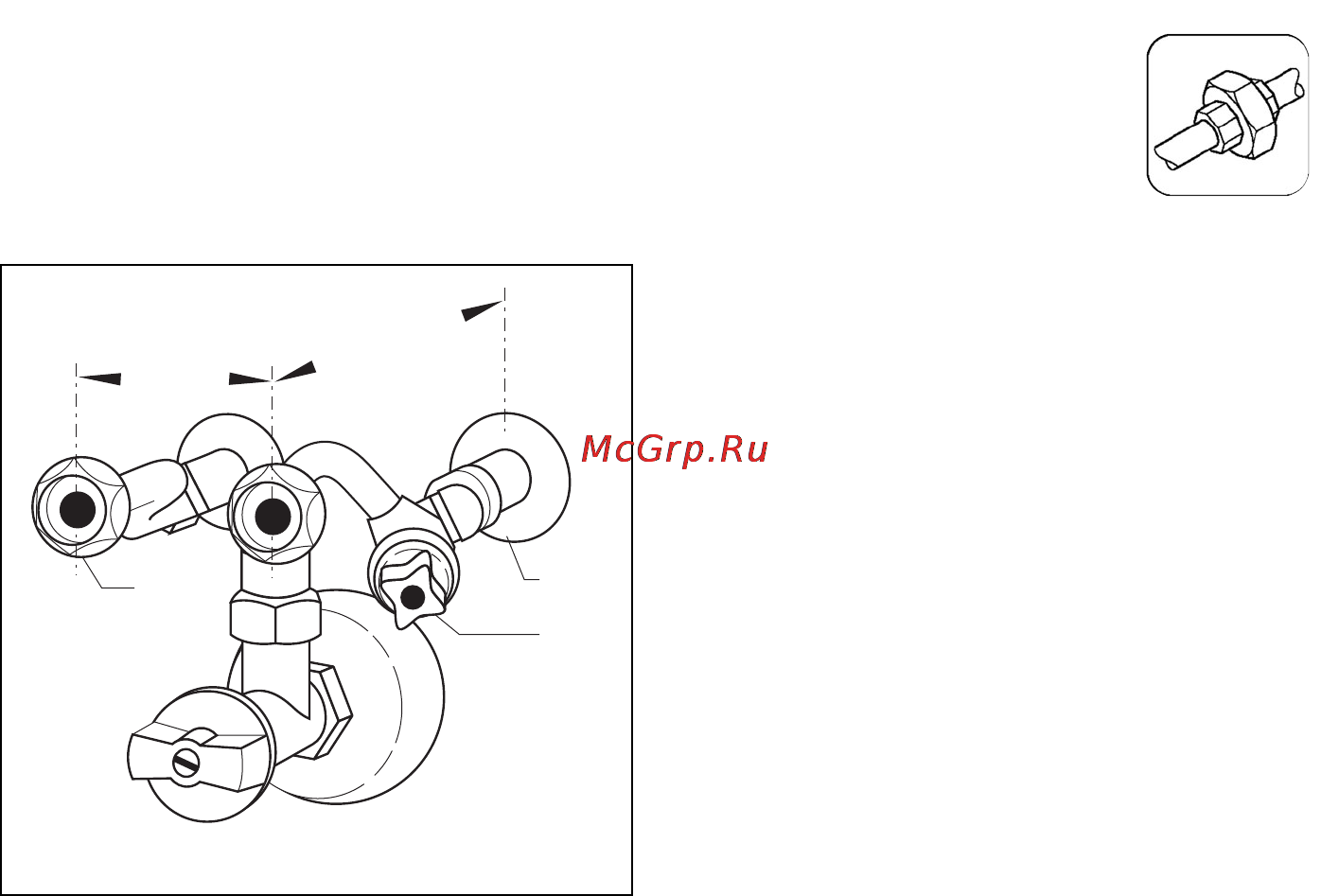

Рис. 10.1: Подключение водопровода
100
70
6
3
15a
3 Подключение водопровода горячей воды R
1
/
2
”
6 Подключение водопровода холодной
воды R
1
/
2
” с запорным вентилем
15а Декоративная манжета
* ' При большем расстоянии до стены для
подсоединения водопровода дополнительно
используется удлиняющий адаптервходящий в
комплект поставки, позволяющий сгладить разницу
в длине 25 мм.
Монтаж подсоединительной
арматуры водопровода
В случае, если не предполагается
удалённый водоразбор от аппарата,
необходимость в монтаже
подсоединения горячей воды (3)
отпадает. При этом штуцер для
подключения водопровода горячей
воды в водяном блоке аппарата
закрывается заглушкой.
•
Подсоединение с запорным
вентилем (6) ввернуть с
уплотнением в подводящую трубу
водопровода холодной воды
(справа), а подсоединение
горячей воды ' в подводящую
трубу водопровода горячей воды
(слева), надев предварительно
декоративные розеты (15а)*.
Расстояние от окончательного
покрытия стены (оштукатуренной
или покрытой кафелем) до
подключения к аппарату должно
быть равным 125 мм, а
расстояние между выровненными
по горизонтали центрами
подключений ' 70 мм.
Монтаж газового
запорного крана и
подключений к
водопроводу
(Скрытая прокладка
трубопроводов)
(Продолжение)
