24
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ

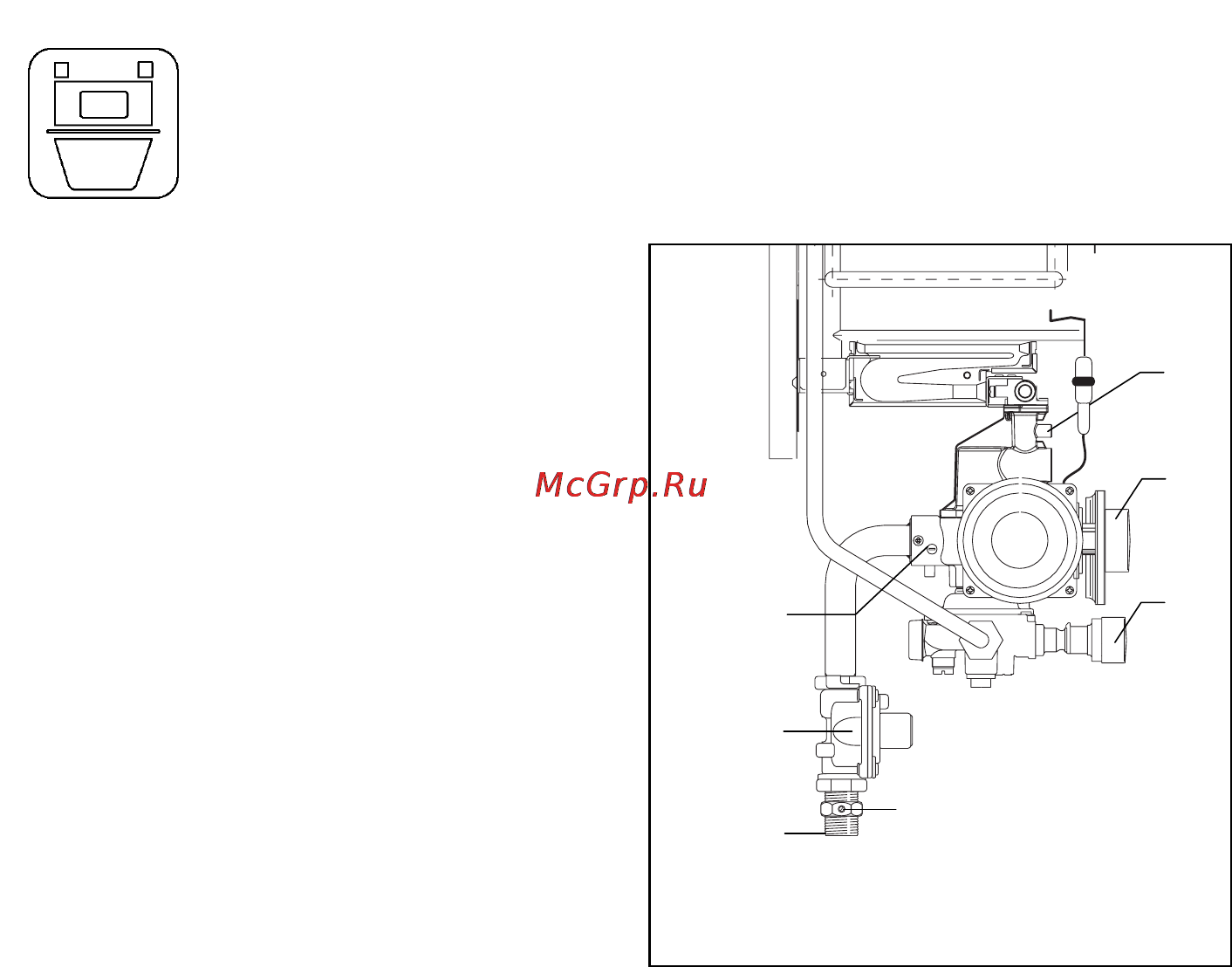

Рис. 19.1: Контроль настройки
давления газа
5 Ступенчатый регулятор мощности
8 Регулятор давления газа
9 Ниппель со штуцером
10 Штуцер для измерения давления газа на входе
5
7
1
8
6
9
10
Контроль тепловой
нагрузки аппарата по
объёмному методу
Перед проведением контроля
необходимо удостовериться в том,
что для покрытия пиковых нагрузок в
газовую сеть не добавляются другие
газы (например, воздушно'
пропановая или другая смесь).
Информацию об этом можно
получить в газоснабжающей
организации.
Необходимо также
обеспечить,чтобы во время
проведения контроля не включались
никакие другие газовые приборы
(например, газовая плита).
Контроль тепловой нагрузки
аппарата производится в
следующей последовательности:
•
Регулятор температуры (7)
поверните вправо по часовой
стрелке до упора.
•
По таблице на стр. 26 определите
и запишите значение расхода
газа при номинальной нагрузке
для используемого вида газа.
Табличное значение … л/мин.
•
Включите аппарат согласно
указаниям на стр. 9 и 10 и
установите поворотный
переключатель (5) на режим
использования полной мощности.
Для газа третьей группы (сжиженный
газ) давление должно находиться в
пределах 25...35 мбар.
☞ При несоответствии давления
указанным диапазонам аппарат
нельзя вводить в эксплуатацию.
Следует обратиться в
газоснабжающую организацию для
выяснения причин несоответствия
сетевого давления газа
номинальному.
•
Выключите аппарат.
•
Закройте газовый кран на опуске.
•
Отсоедините U'образный манометр.
•
Заверните винт в штуцер (10),
откройте газовый кран и проверьте
штуцер на герметичность.
Контроль давления газа на
входе (при работающем
аппарате)
(Продолжение)
•
Откройте водоразборные краны
горячей воды, создав
максимальный водоразбор.
•
Спустя приблизительно 5 минут
непрерывной работы аппарата
считайте показания газового
счётчика за это время и вычислите
фактический расход газа.
☞ Измерение времени лучше всего
производить точным секундомером.
•
Сравните значение, вычисленное
по показаниям счётчика, с
табличным значением.
Если результат замера отличается от
табличного значения не более чем
на ± 5% как для сжиженного, так и
для природного газа, то тепловая
нагрузка прибора может считаться
соответствующей номинальной и
аппарат может эксплуатироваться
далее.
При отклонении результата замера
в большую сторону от табличного
значения более чем на +5% как для
сжиженного, так и для природного
газа, аппарат не может эксплуати'
роваться далее. В этом случае
следует проверить значение
давления газа на входе согласно
указаниям на стр. 23 и соответствие
установленных в аппарате сопел
