117
Appendix

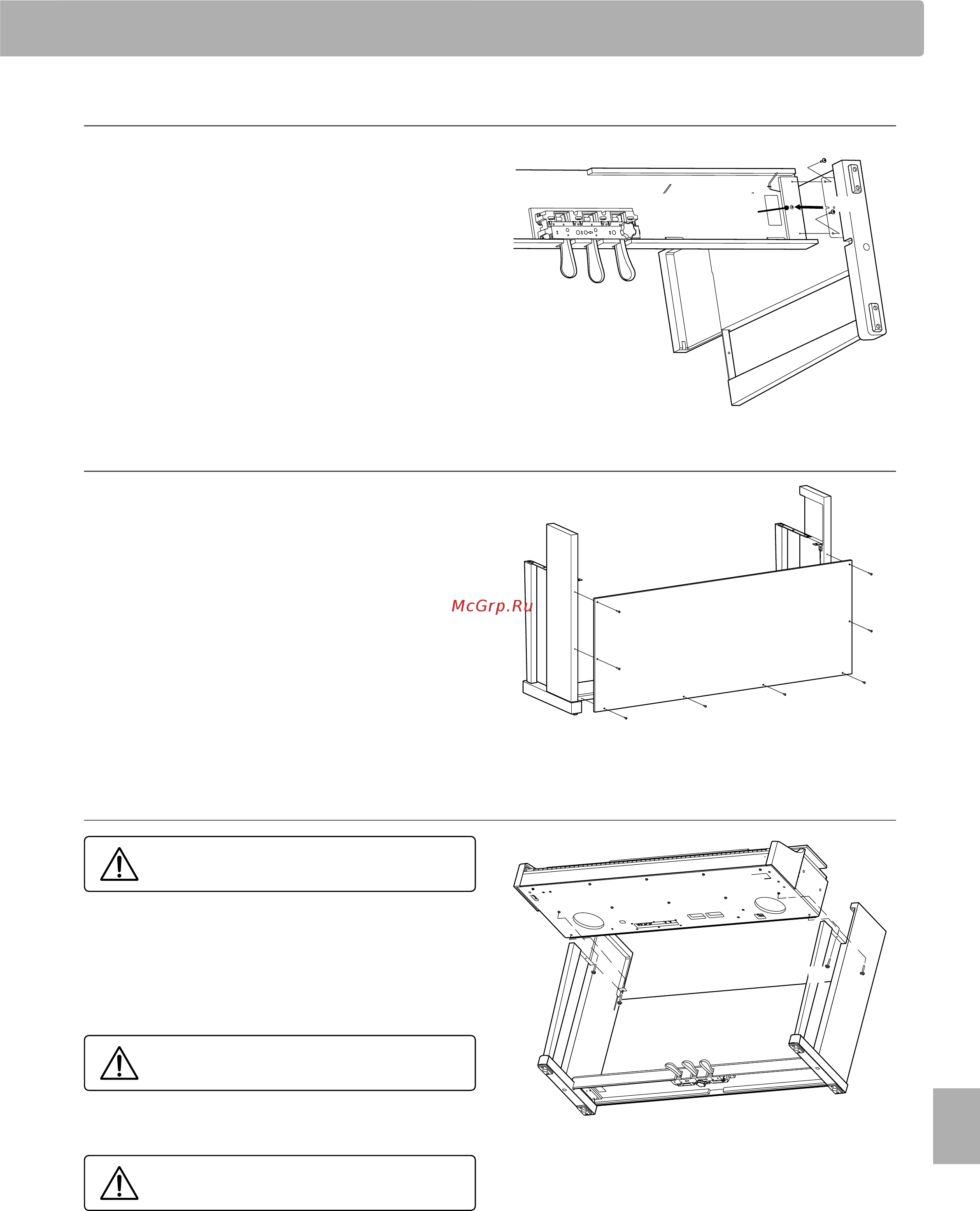

1. Attaching the side panels b to the pedal board d
Unfasten and extend the pedal connection cable attached to
the bottom of the pedal board d.
Attach the left and right side panels b to the pedal board d
using the temporary mounting screws located on either end of
the pedal board.
Ensure that the pedal board and side panels make close contact,
and that there are no large gaps between the assembled parts.
Insert two short silver tapping screws j into the holes at either
end of the pedal board (four screws in total), and securely fasten
the left and right side panels.
2. Attaching the back board c
Allow the assembled pedal board and side panels to stand
upright (vertically) on the oor.
Loosely attach the back board c to the left and right side
panels using the four long black or silver tapping screws h.
Loosely attach the back board to the pedal board using the four
mid-length black or silver tapping screws i.
Adjust the positioning of the pedal board, side panels, and
backboard to ensure that all parts are in alignment, then rmly
tighten all the screws.
3. Mounting the main body a onto the stand
Ensure that two or more people undertake t he
following step of the assembly process.
Place the assembled stand against a wall to prevent it from
moving/leaning backwards.
Carefully lift the main body a onto the stand, and gradually
slide the unit backwards until it is aligned with the rear of the
side panels.
When sliding the main body into the stand, be
careful not to catch/trap hands and ngers.
Securely fasten the main body to the stand using the four screws
with spring washers g.
Tighten all screws securely to ensure that the
main body is rmly attached to the stand.
j
d
Temporary
mounting
screw
b
j
h
i
c
i
i
i
h
h
h
g
g
g
g
a
Приложение
1. Крепление боковых панелей к педальной
2. Установка задней панели
3. Установка корпуса инструмента на стойку
Освободите и вытяните кабель для педалей, подключенный к
задней части педальной панели.
Соедините педальную панель с боковыми панелями
с помощью вспомогательных монтажных винтов,
расположенных по краям педальной панели.
Убедитесь, что боковые и педальная панели плотно
состыкованы и между ними нет зазоров.
Вставьте два коротких светлых шурупа
в отверстия по краям
педальной панели и затяните их, закрепив боковые панели.
Поставьте конструкцию, собранную из педальной и боковых
панелей, вертикально на пол.
Прикрепите заднюю панель
к боковым, завернув (но не
затягивая), четыре длинных черных или светлых шурупа
.
Прикрепите заднюю панель к педальной, завернув (но не
затягивая) четыре черных или светлых шурупа
.
Отрегулируйте положение педальной панели, боковых и
задней панелей, чтобы убедиться, что все части установлены
ровно, а затем плотно заверните все шурупы.
Поставьте собранную стойку к стене так, чтобы стойка не
упала.
Осторожно поднимите основной корпус
к стойке, и плавно
сдвиньте корпус назад, чтобы он выровнялся с задней частью
боковых панелей.
Закрепите корпус на стойке четырьмя винтами с плоскими
шайбами и пружинными шайбами
.
Вспомогательный
монтажный винт
Следующий этап сборки должны выполнять не
менее двух человек.
Будьте осторожны, чтобы не травмировать
пальцы при установке корпуса на стойку.
Плотно затяните шурупы, чтобы корпус
надежно держался на стойке.
