11

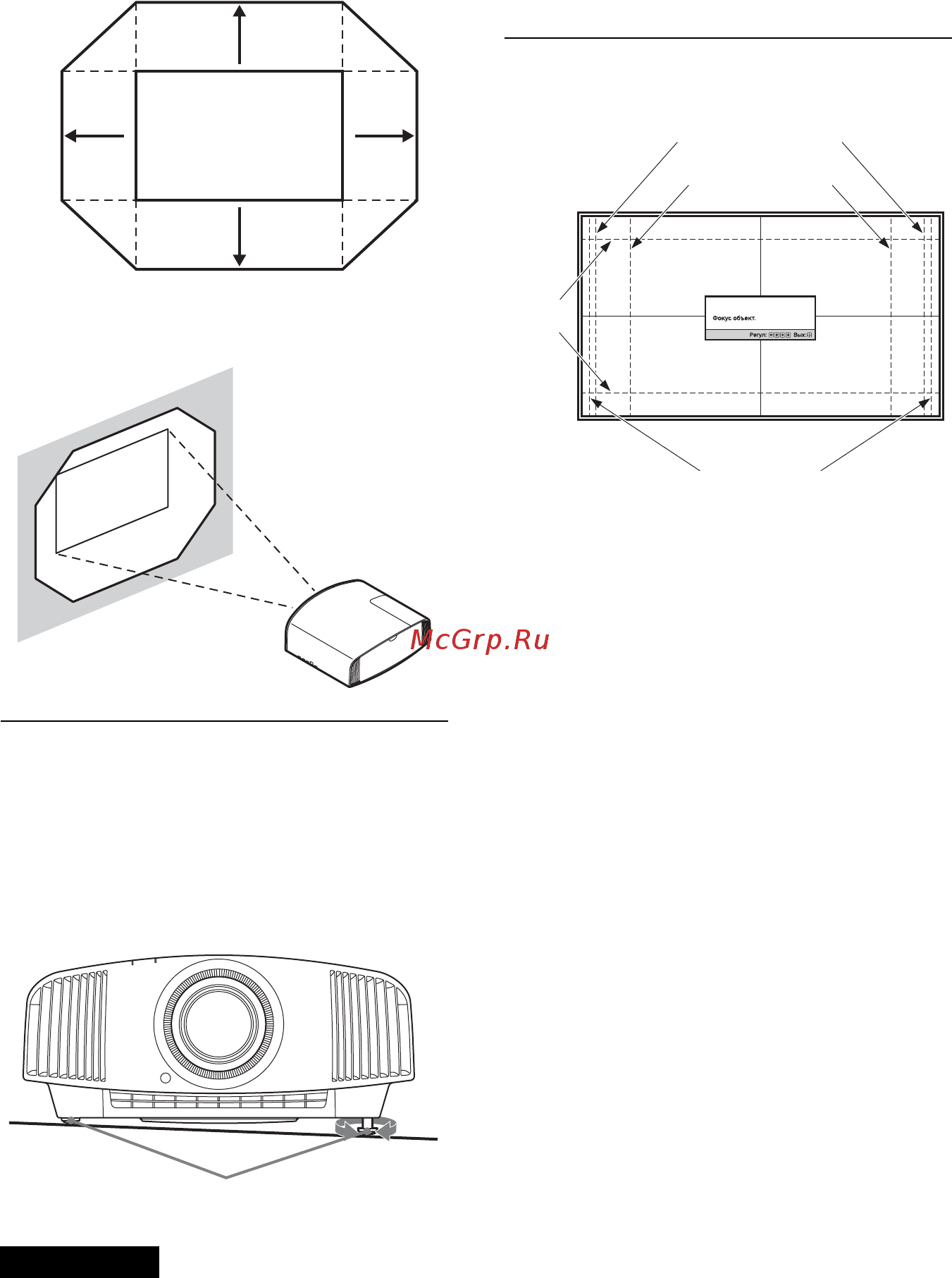

Диапазон перемещения
проецируемого изображения
Регулировка наклона
поверхности установки
Если устройство установлено на
неровной поверхности, используйте
передние ножки (регулируемые),
чтобы поддержать ровное положение
устройства.
• Если устройство наклонено вверх или
вниз, проецируемое изображение
может быть трапецеидальным.
• Будьте осторожны, чтобы не
защемить пальцы при повороте
передних ножек (регулируемые).
Окно регулировки объектива
(тестовый образец)
Примечания
0,85V
0,31H
H: ширина проецируемого изображения
V: высота проецируемого изображения
0,31H
0,8V
Проецируемое
Передние ножки
(регулируются)
Поверните
для
регулировки.
1.78:1 (16:9)
2.35:1
1.85:1
1.33:1 (4:3)
Пунктирные линии указывают на размеры
экрана каждого форматного соотношения.
