Задняя/левая сторона/нижняя сторона
Кнопки на панели управления имеют те же названия, что и на пульте
дистанционного управления.

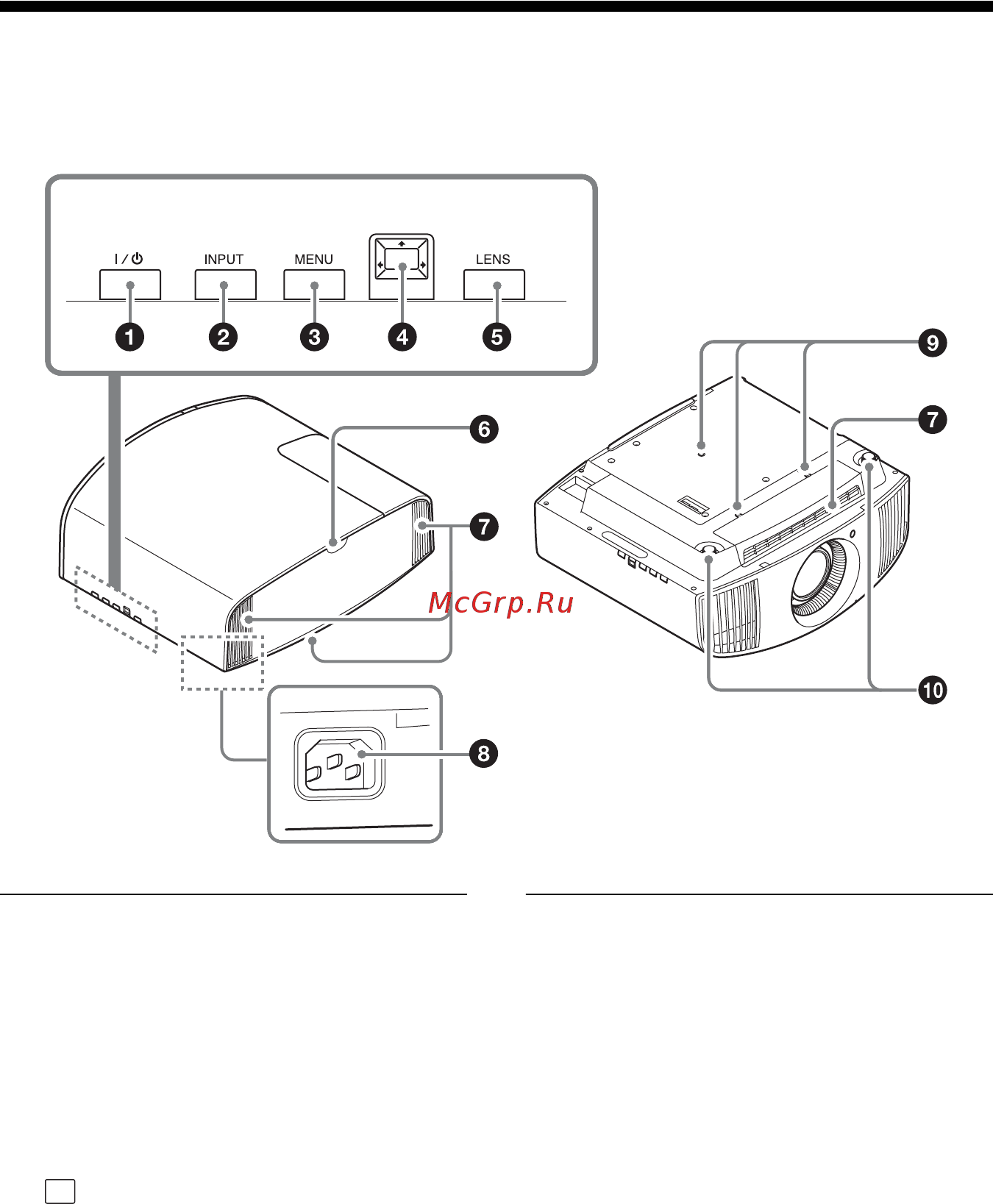

Панель управления
a Кнопка ?/1 (ON/STANDBY)
(стр. 8)
b Кнопка INPUT (стр. 14)
c Кнопка MENU (стр. 21)
d Кнопка M/m/</, (стрелка)/
(ввод) (стр. 21)
e Кнопка LENS (стр. 8)
Прочее
f Датчик пульта
дистанционного управления
(стр. 8)
g Вентиляционные отверстия
(впускные) (стр. 55)
h Гнездо AC IN (стр. 8)
i Крепежное отверстие опоры
подвески проектора (стр. 73)
j Передние ножки
(регулируются) (стр. 11)
Панель управления
