Sony VPL-VW270 White [4/79] Расположение элементов управления
![Sony VPL-VW270 White [4/79] Расположение элементов управления](/views2/1722288/page4/bg4.png)
4

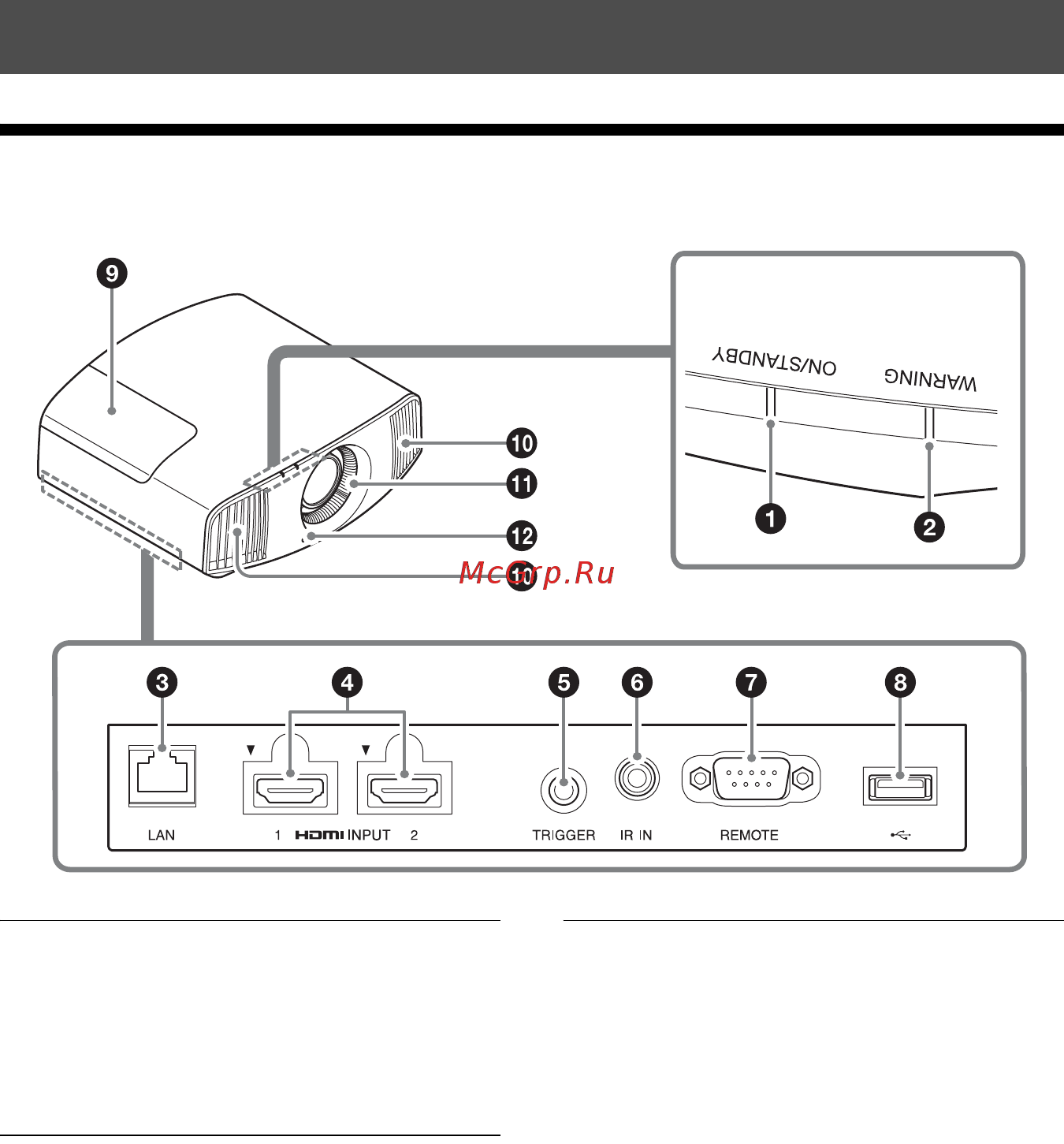

Передняя/правая сторона
Предупреждающие индикаторы
a Индикатор ON/STANDBY
(стр. 50)
b Индикатор WARNING (стр. 50)
Разъемы
c Разъем LAN (стр. 43)
d Разъем HDMI 1/HDMI 2 (стр. 12)
e Разъем TRIGGER (стр. 39)
f Разъем IR IN
Вход сигналов для управления
устройством.
g Разъем REMOTE
Используется для подключения к
компьютеру и т.д. для
дистанционного управления.
h Разъем USB (стр. 52)
Прочее
i Крышка лампы (стр. 53)
j Вентиляционные отверстия
(выпускные)
k Вентиляционные отверстия
(впускные) (стр. 55)
l Датчик пульта
дистанционного управления
(стр. 8)
Расположение элементов управления
