Sony VPL-VW270 White [6/79] Пульт дистанционного управления
![Sony VPL-VW270 White [6/79] Пульт дистанционного управления](/views2/1722288/page6/bg6.png)
6

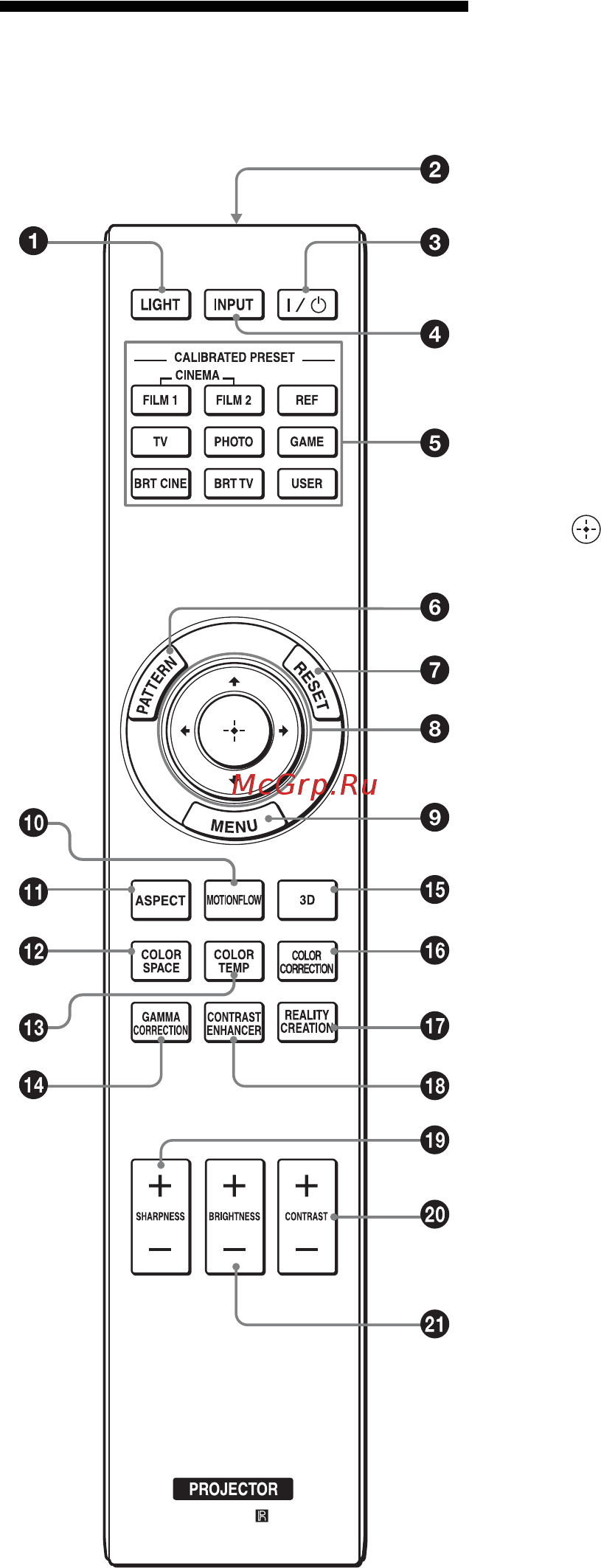

Пульт дистанционного
управления
a Кнопка LIGHT
Подсвечивает кнопки на пульте
дистанционного управления.
b Инфракрасный передатчик
c Кнопка ?/1 (ON/STANDBY)
(стр. 8)
d Кнопка INPUT (стр. 14)
e Кнопки CALIBRATED PRESET
(стр. 20)
f Кнопка PATTERN (стр. 9)
g Кнопка RESET (стр. 22)
h Кнопка M /m/</, (стрелка)/
(ввод) (стр. 21)
i Кнопка MENU (стр. 21)
j Кнопка MOTIONFLOW (стр. 25)
k Кнопка ASPECT (стр. 17)
l Кнопка COLOR SPACE
(стр. 30)
m Кнопка COLOR TEMP (стр. 26)
n Кнопка GAMMA CORRECTION
(стр. 27)
o Кнопка 3D (стр. 15)
p Кнопка COLOR CORRECTION
(стр. 28)
q Кнопка REALITY CREATION
(стр. 24)
r Кнопка CONTRAST
ENHANCER (стр. 24)
s Кнопка SHARPNESS +/–
(стр. 26)
t Кнопка CONTRAST +/–
(стр. 25)
u Кнопка BRIGHTNESS +/–
(стр. 25)
