12

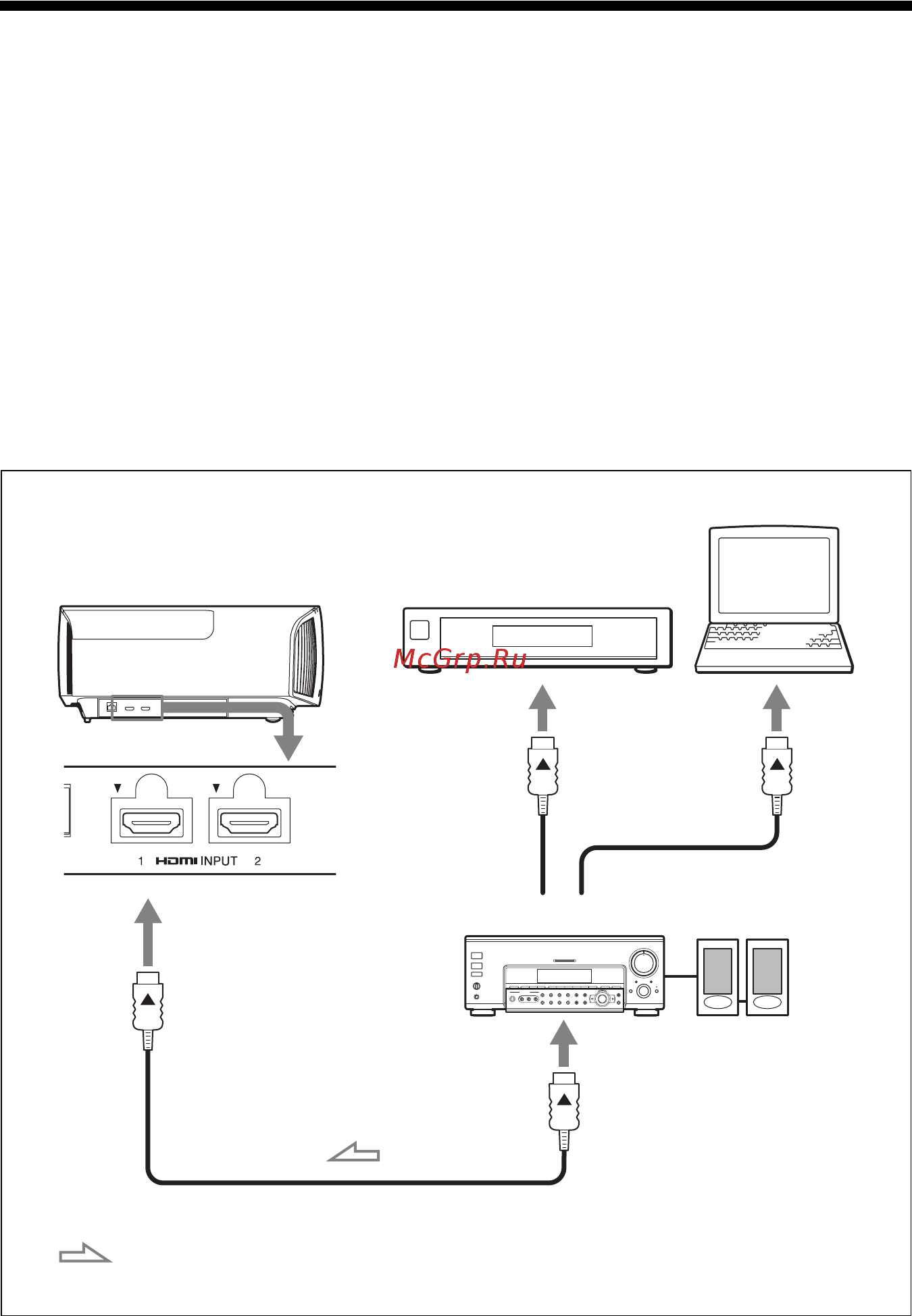

Подключение к видеооборудованию или
компьютеру
При подключении DVD-проигрывателя/записывающего устройства,
проигрывателя/записывающего устройства Blu-ray Disc или PlayStation
®
,
оснащенных выходом HDMI, ко входу HDMI устройства обеспечивается
изображение высокого качества.
При подключении выполните следующие действия.
• Выключите все оборудование перед выполнением любых подключений.
• Используйте соответствующий кабель для каждого соединения.
• Вставьте штекеры кабеля надлежащим образом; ненадежное соединение
штекеров может привести к неисправности или низкому качеству изображения.
При отсоединении кабеля тяните за штекер, а не за сам кабель.
• См. инструкции по эксплуатации подключенного оборудования.
Правая сторона
устройства
Аудио-/видеоусилитель
Динамики
Оборудование с выходными
разъемами HDMI
Компьютер
К выходу HDMI
Кабель HDMI (не прилагается)
: видеосигнал Используйте высокоскоростной кабель HDMI класса
Premium, на котором указан логотип с типом кабеля.
