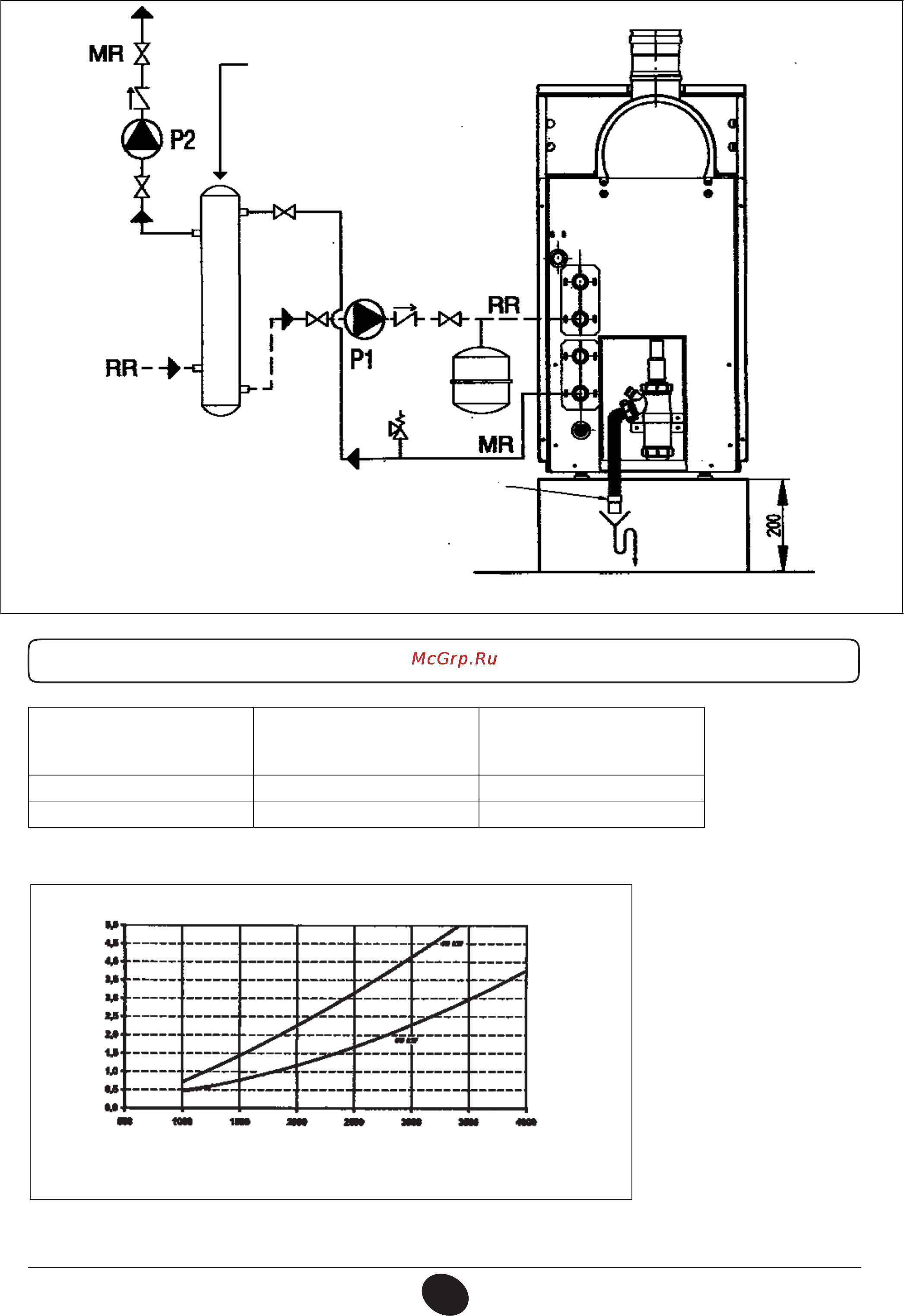

![Baxi POWER HT 45-65 [15/34] Падение давления в котле](/views2/1072240/page15/bgf.png)
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 -
А
НГ
79
CT_0805 / 0903_0302
0712_0903
Потери напора в котле (м H
2
O)
Выбирать гидравлический
сепаратор следует в
зависимости от значения
гидравлического напора,
приведенного
ниже в таблице
Отвод
конденсата
Рисунок 6
10.1 ПАДЕНИЕ ДАВЛЕНИЯ В КОТЛЕ
Модель Power HT Минимальный расход
воды, л/ч
Расход воды с ∆t=20°К
л/ч
1.450 1000 1935
1.650 1200 2795
Проверьте, чтобы расход воды не был ниже минимального - для защиты от перегрева котла.
ПОТЕРИ НАПОРА
В КОТЛАХ
POWER
HT
1.450 - 1.650.
РАСХОД ВОДЫ (л/ч)
График 1
