РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 -
А
НГ
93
0503_2204

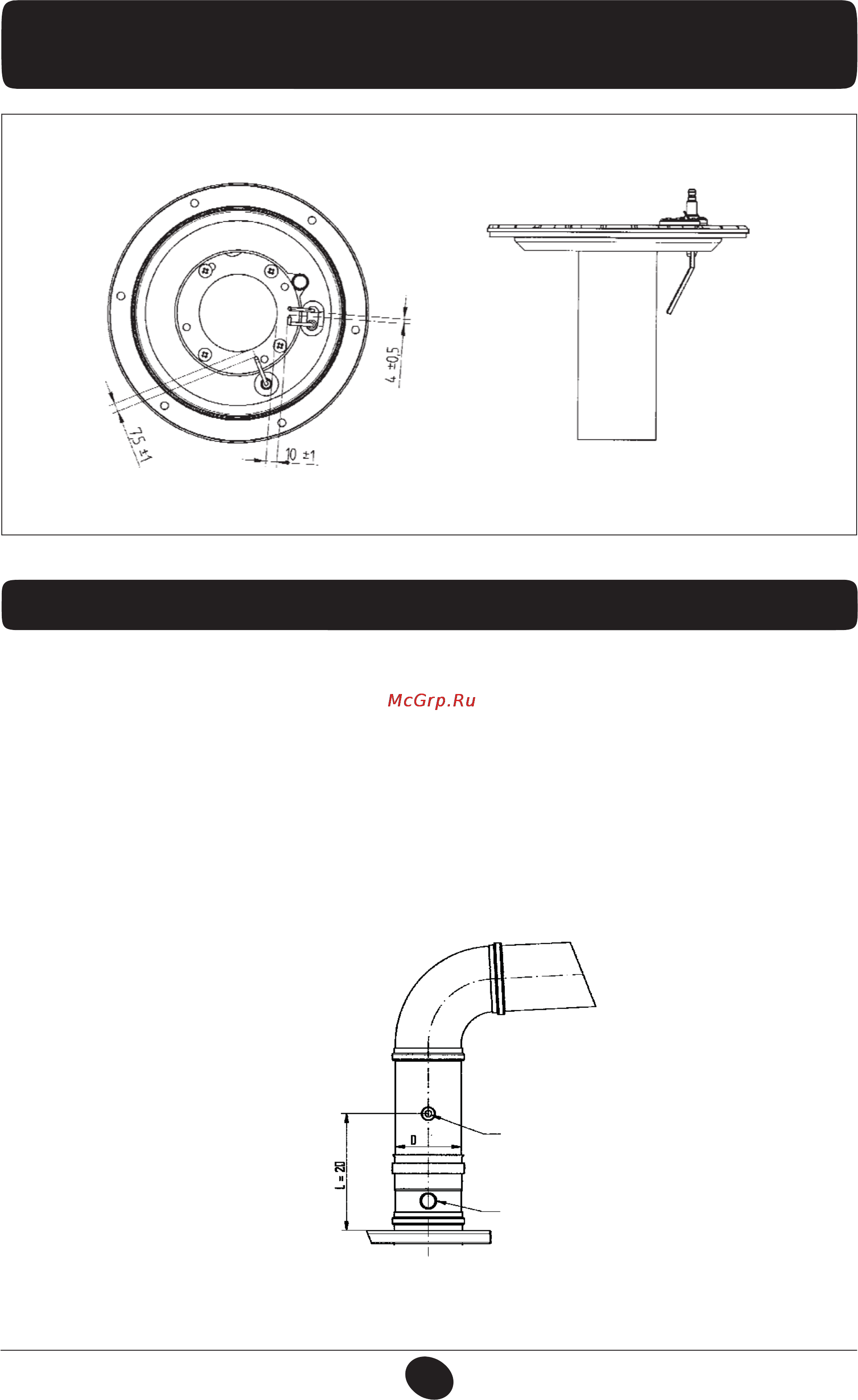

16. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И
ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ
Рисунок 14
17. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
Для контроля отходящих газов в дымоходе следует проделать отверстие на расстоянии от
котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в
котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и затем должно
быть герметично заделано, чтобы избежать просачивания продуктов сгорания при нормальной
работе.
На дымоотводящем патрубке котла также имеется фланец для контроля отходящих газов.
Внимание: в
конце проверки
закройте фланец
специальным
колпачком.
Место отверстия
для контроля
отходящих газов
Фланец для
контроля
отходящих газов
Рис.15
