РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 -
А
НГ
96

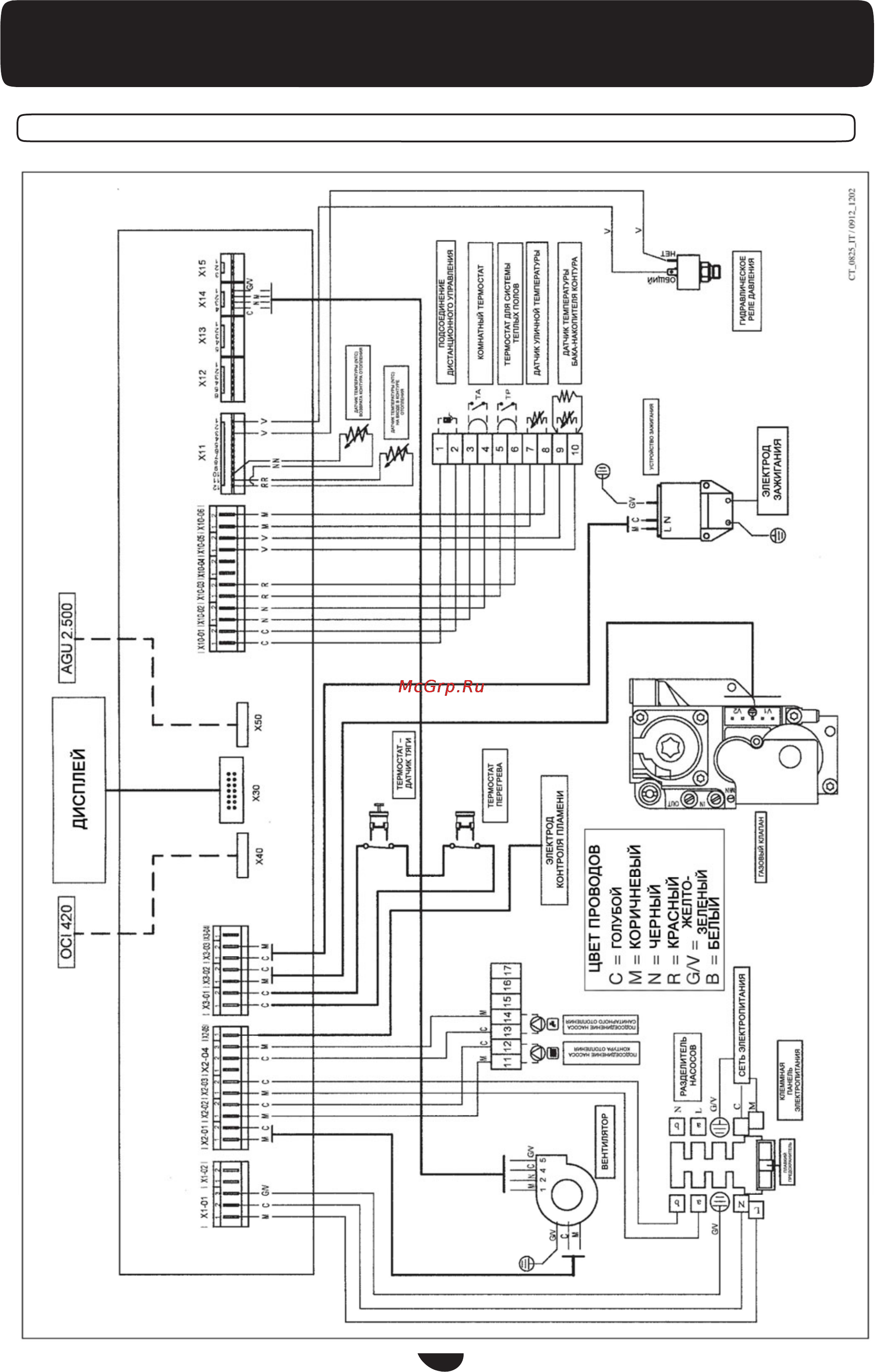

21. ИЛЛЮСТРИРОВАННЫЕ СХЕМЫ ЭЛЕКТРИЧЕСКИХ
СОЕДИНЕНИЙ
POWER HT
1.450 -
1.650
