DOMITOP C 24 E
15
ВАЖНО
ИСПОЛЬЗУЙТЕ ТЕРМОСТАТ ПОМЕЩЕНИЯ (24 V) БЕЗ НАПРЯЖЕНИЯ НА КОНТАКТАХ.
ПОДКЛЮЧЕНИЕ БЛОКОВ К СЕТИ 230 V ПРИВЕДЕТ К ВЫХОДУ ИЗ СТРОЯ
ЭЛЕКТРОННОЙ ПЛАТЫ

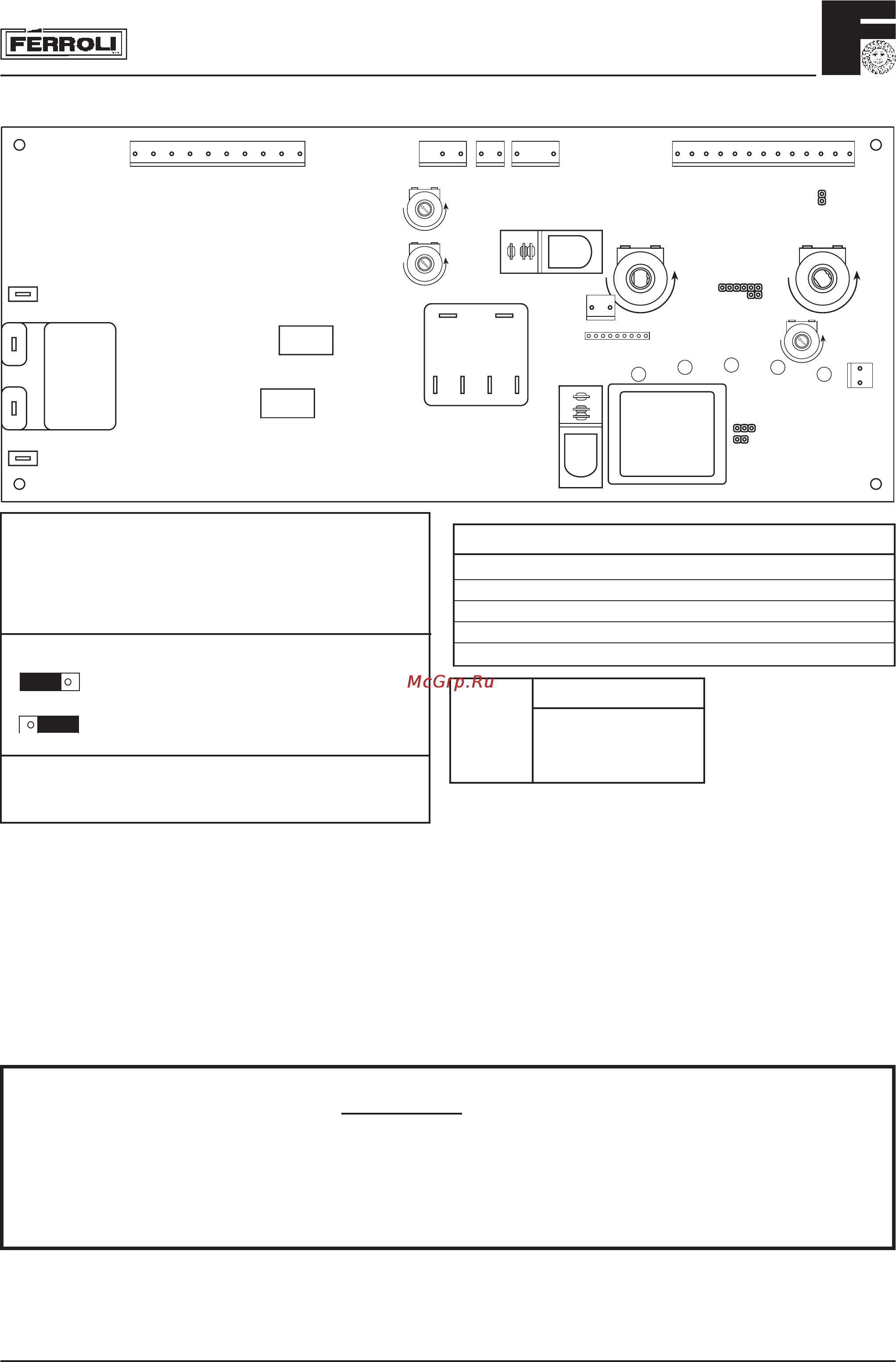

Рис. 11
N.B. - Производитель не несет ответственности за материальный и физический ущерб
вследствие не подключения котла к заземлению.
темп. Ohm
10 ˚C 20 kOhm
25 ˚C 10 kOhm
60 ˚C 2,5 kOhm
80 ˚C 1,25 kOhm
Датчик
темпер.
NTC
(34) (42)
Регулировка потенциометра
P1 = Регулировка температуры отопления
P2 = Регулировка температуры ГВС
P3 = Регулировка мощности отопления
P4 = Регулировка давления газа в фазе зажигания
P5 = Минимальная регулировка давления
JP01 ON =
Время ожидания не включено
JP01 OFF =
Время ожидания включено
JP02:
Перемычка для природного газа
Перемычка для пропана
JP03 ON = Макс. температура ГВС 62˚C
JP03 OFF= Макс. температура ГВС 55˚C (стандарт)
X6
X1 X2 X3 X4
12121312345678910 123
45
678910
111213
21
X5
L1
L2
L3
L4
L5
+- +-
Trasformatore
P2
DHW
X12
12
+
-
P3
+
-
P5
+
-
P4
JP02
JP01
JP03
123456789
X10
Nat/LPG
P1
CH
X11
RY100
RY101
PC PNO L N HL HL MV1 MV2 MV3 MV4
FAN
LN
X8
X7
RY1
RY2
MF03C
