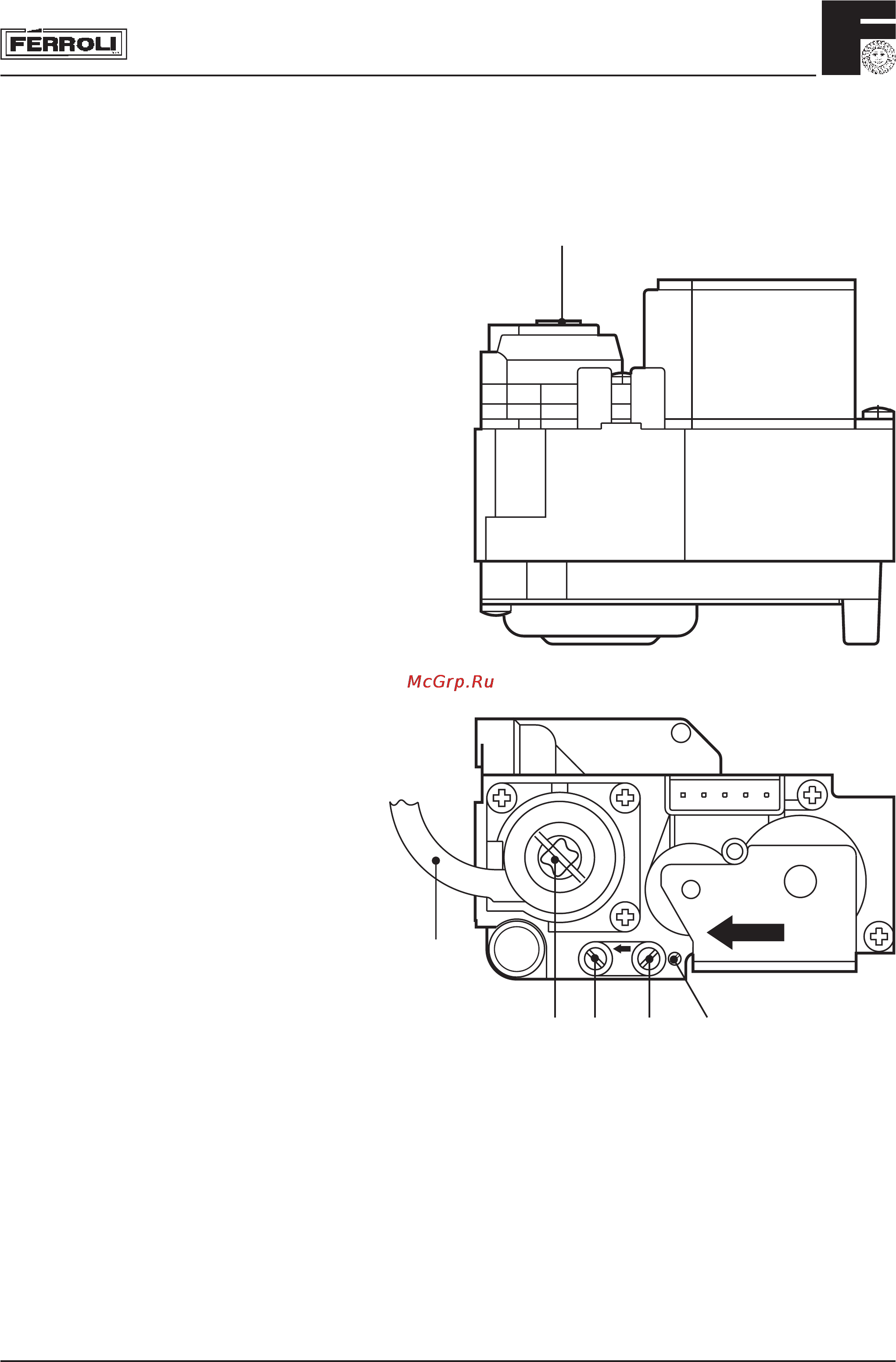

6.02 Регулировка минимальн. и максимальн. давления на газовом клапане Honeywell V K4105G

IN OUT

EB A D

- Подключить соответствующий манометр к клемме давления “B” расположенного после

газового клапана.

- Убрать трубку компенсации давления “F”.

- Снять защитный колпачок “C”.

- Регулировать потенциометр P3 (на контрольной

схеме) на минимум (против часовой стрелки).

- Поставитьь работу котла на отопление.

- Регулировать миним. давление через винт "D",

по часовой стрелке для уменьшения и против

асовой стрелки для увеличения.

- Регулировать потенциометр P3 на максимум

(по часовой стрелке).

- Регулировать максим. давление через винт "E",

по часовой стрелке для увеличения и против

часовой стрелке для уменьшения.

- Поставить трубку компенсации давления “F”.

- Поставить защитный колпачок “C”.

Описание

A = Верхняя клемма давления

B = Нижняя клемма давления

C = Защитный винт

D = Регулировочный винт миним. давления

E = Регулировочный винт макс. давления

F = Трубка компенсации давления

Nota - Рассмотренная выше регулировка служит для определения механического колебания между минимумом

и максимумом поршня модулятора “Modureg”. Возможно выполнение других электрических регулировок (давление

и температура), описанных ниже, с помощью регулировочных потенциометров P3 и P4 расположенных внутри

командной коробки (рис. 14).

N.B. - При плохой работе катушки “Modureg” обязательно заменить “Modureg” полностью. Каждая попытка замены

одной катушки необратимым образом нарушает тарирование “Modureg”.

Рекомендуем действовать с осторожностью при работе с винтами
