DOMITOP C 24 E
16
4. ПРИНЦИП РАБОТЫ КОТЛА

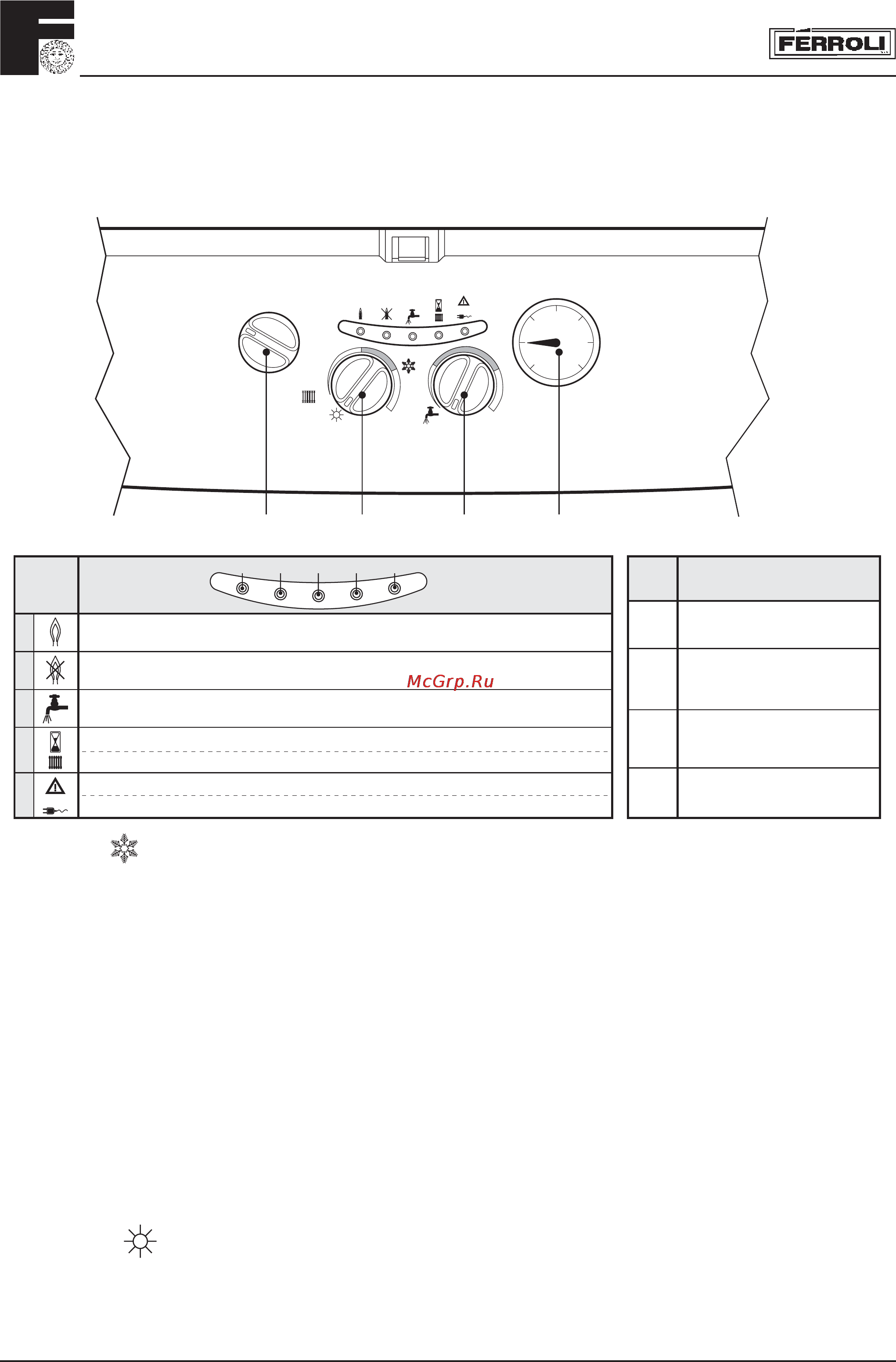

Рис. 12
"ЗИМА" ( ) (рис. 12)
"ЛЕТО" (
) (рис. 12)
bar
Сигнал включеной горелки
Сигнал блокировки работы котла
Работает контур ГВС
Циркуляция отопления выключена (прерывистый сигнал)
Циркуляция отопления включена (постоянный свет)
Недостат. давление в системе отопления (прерыв. сигнал)
Подключен к сети (постоянный свет)
abcde
a
b
c
d
e
LED
№ ОПИСАНИЕ
1 OFF/ON/RESET
2 Регулировка температ.
отопления
3 Регулировка температ..
ГВС
4 Гидрометр
12 34
˚C
˚C
60
80
50
70
40
0
5
1
2
3
4
6
bar
O
F
F
O
N
R
E
S
E
T
Котел пригоден для работы на горючем газе двух типов: метане или пропане. Режим газа для работы
выбирается при заказе или менять на месте монтажа. Котел работает с передовыми системами:
электронным регулирующем, предохранительном и контрольным оборудованием.
Когда термостат помещения запрашивает тепло, включается насос и горелка. С помощью электронной
системы модуляции факела мощность котла постепенно дозируется до достижения заданной
температуры нагнетания. В случае если мощность, необходимая в системе отопления, - ниже
минимальной мощности котла, когда температура нагнетания превышает заданное значение, горелка
выключается и электронная система разрешает ее включение только через 2 минуты. По достижении
значения температуры, заданного на термостате помещения, горелка выключается, а циркуляционный
насос продолжает работать в течение еще 5 минут для обеспечения лучшего распределения тепла в
системе. Если на этапе нагревания забирается горячая вода для системы водоснабжения, автомати-
чески выключается электрическая цепь отопления и включается цепь горячего водоснабжения. На
протяжении всего этого этапа циркуляционный насос системы отопления стоит, а котел подает воду с
заданным значением температуры. Котел поддерживает температуру воды системы водоснабжения
постоянной, даже при заборе различных количеств, путем модуляции факела.
Кажды раз, после окончания производства горячей воды системы водоснабжения, на одну секунду
запускается насос системы отопления для того, чтобы предотвратить его блокировку, особенно в
летнее время.
Когда переключатель находится в этом положении, обеспечивается только производство горячей воды
для системы ГВС способом описанным выше.
