DOMITOP C 24 E
6
Описание
7 Вход газа
8 Выход санитарной горячей воды
9 Вход горячей санитарной воды
10 Выход контура отопления
11 Обратка контура отопления
14 Клапан безопасности
19 Камера сгорания
20 Блок горелок
21 Главное сопло
22 Горелка
26 Изоляция камеры сгорания
27 Медный теплообменник для
контура отопления и ГВС
32 Насос
34 Датчик температуры потока
отопления
36 Автоматический воздушный клапан
42 Датчик температуры потока
санитарной горячей воды
44 Газовый клапан
47 Модулятор газового клапана
49 Термостат безопасности
50 Предельный термостат потока
отопления
56 Расширительный бак
63 Потенциометр отопления
74 Кран заполнения
78 Дивертер тяги
81 Электрод зажигания
82 Сенсорный электрод
84 Основной оператор газового клапана
85 Вторичный оператор газового клапана
98 On/off/reset переключатель
114 Переключатель водяного давления
126 Термостат дымовых газов (Полная
безопасность)
136 Измеритель расхода
145 Гидрометр
157 Потенциометр санитарной воды

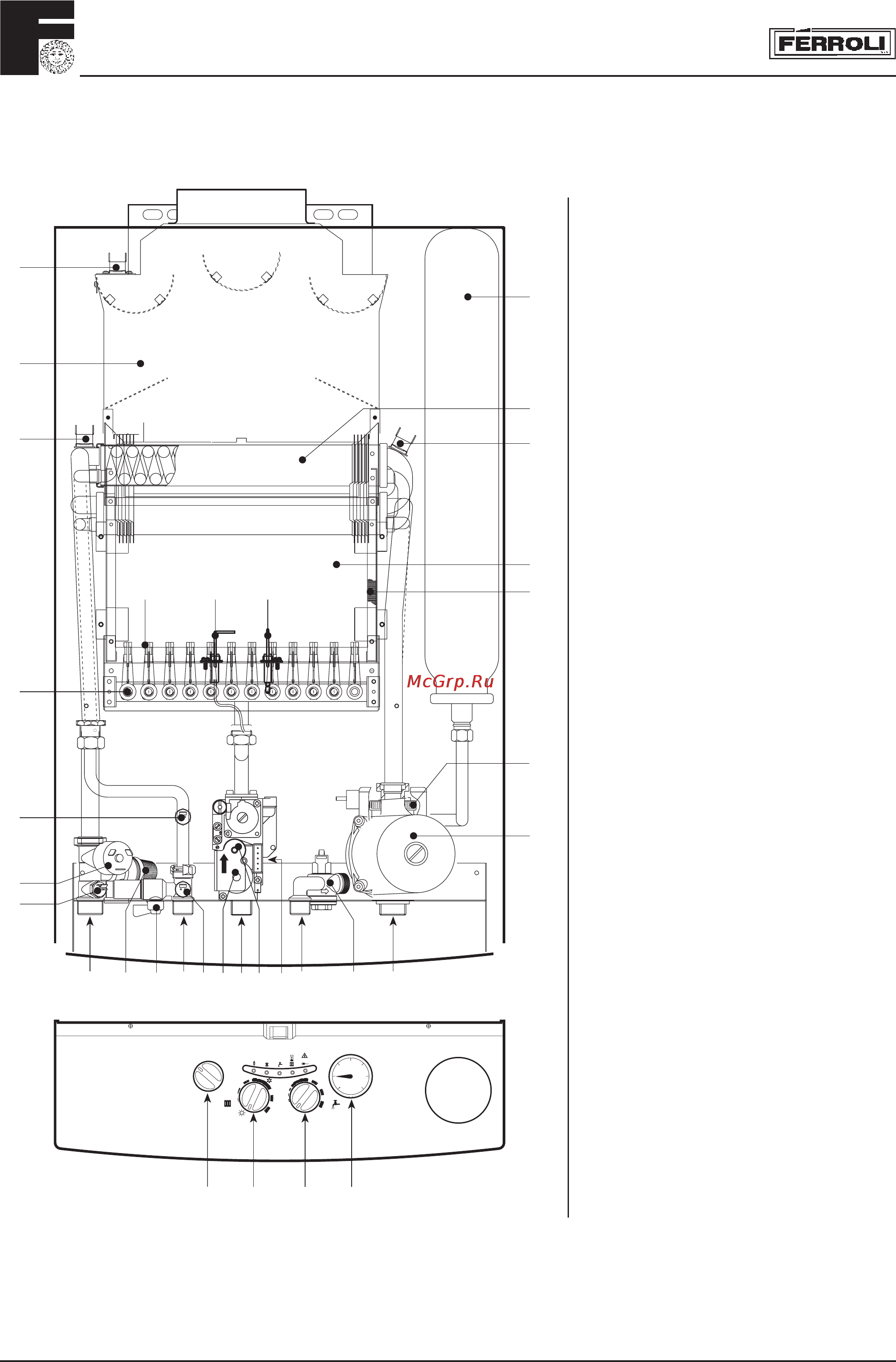

Рис. 2
2.02 Общий вид и основные компоненты котла
27
50
19
20
21
26
81
8222
56
IN
OUT
MIN
784 85 44
R
E
SE
T
OFF
ON
0
5
1
2
3
4
6
10 874
136
32
36
114
34
14 42 9 11
49
126
78
73
bar
98 63 157 145
˚C
˚C
