DOMITOP C 24 E
20

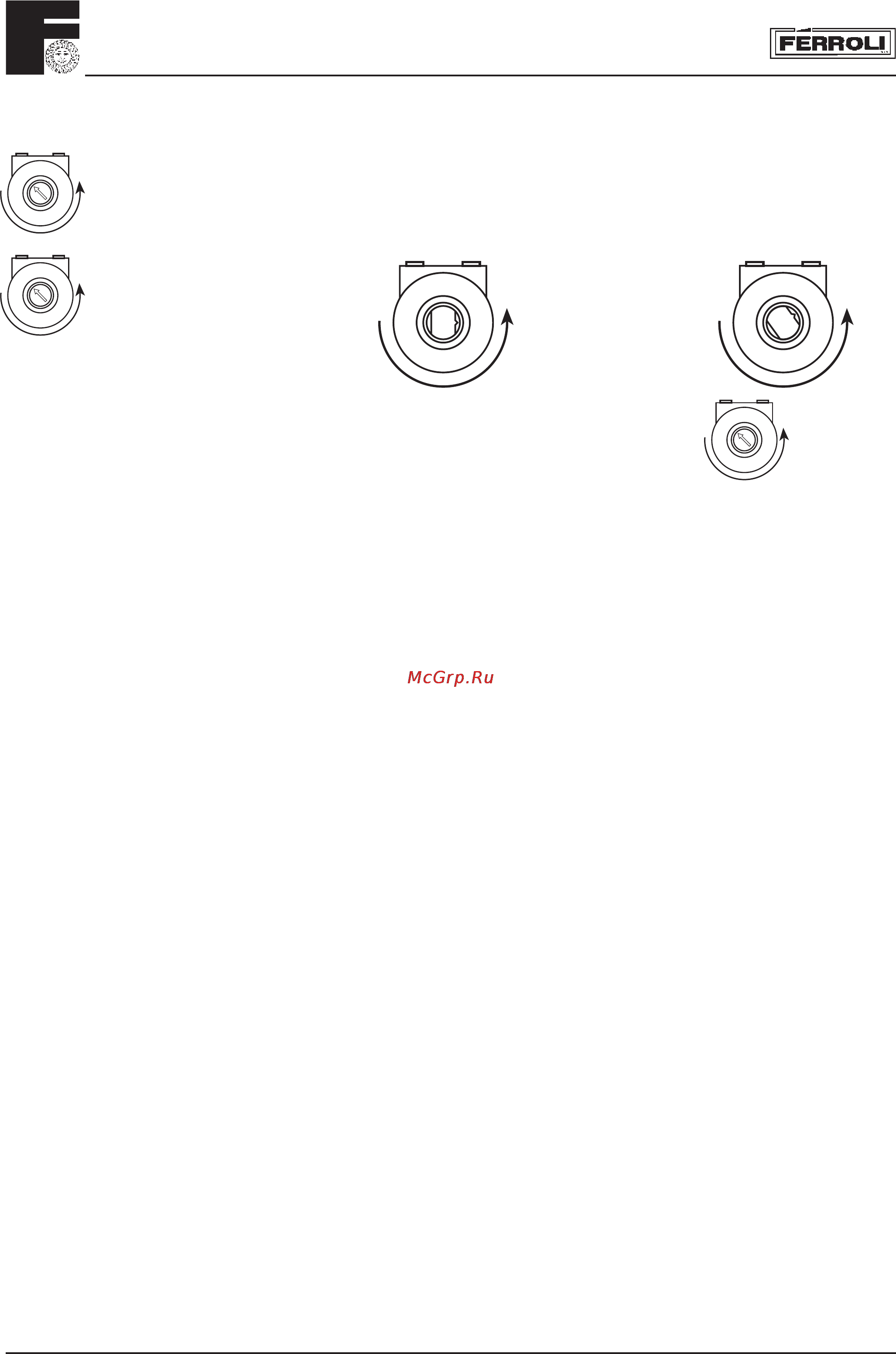

Рис. 14
6.03 Регулировочные приборы на электронной схеме (рис. 14)
6.04 Регулировка максимальной мощности для системы отопления (рис. 14)
6.05 Регулировка температуры отопления
6.06 Регулировка температуры помещения (с установленным термостатом помещения)
6.07 Регулировка Λt отопления изменяя подачу-напор насоса
6.08 Регулировка давления системы
+- +-
+
-
P3
+
-
P5
+
-
P4
P1 P2
P1 = Регулировка температуры отопления
P2 = Регулировка температуры ГВС
P3 = Регулировка мощности отопления
P4 = Регулировка давления газа в горелку
P5 = Тарировано на заводе - не трогать
Эта регулировка выполняется только на электронной плате регулировочным винтом «P3», начиная с
температуры системы, нижняя к температуре регулировочного термостата (температура системы 50 -
60°C). Подсоединить специальный манометр к клемме давления расположенного сверху газового клапана;
повернуть регулировочный винт температуры на максимальное значение, регулировать затем давление
на необходимое значение, согласно диаграммам (рис. 3 и 4). По завершении этой операции термостатом
включить и выключить 2-3 раза горелку. Когда зажигается горелка для контроля тарированного давления
повернуть ручку регулировочного термостата на максимальное значение, в противном случае возникают
ошибки.
Регулировка температуры воды отопления выполняется путем поворота специальной ручки (рис. 12 -
дет. 2). При повороте ручки по часовой температура воды отопления увеличивается, против часовой
стрелки - уменьшается. Температура может быть варироваться от минимального 35° до максимального
85°. Рекомендуем не эксплуатировать котел при температуре ниже чем 45°.
Регулировка температуры помещения обеспечивается путем установки ручки термостата помещения на
нужное значение. Термостат автоматически управляет котлом, временно отключая линию электропитания,
в зависимости от требования помещений.
Перепад температур Λt (разница температуры воды отопления между подачей и обраткой системы)
должно быть ниже 20°C и регулируется путем изменения подачи напора циркуляционного насоса с
помощью установленного на нем многоскоростного вариатора (или переключателя). Обратите внимание,
что при увеличении скорости циркуляционного насоса уменьшается Λt и наоборот.
Регулировка давления воды системы отопления, считываемая по гидрометру щита управления, должна
выполняться в соответствии с указаниями соответствующего параграфа.
N.B. - во избежании ненужных затрат, прежде чем обращаться в Службу техпомощи заказчикам
проверить, что остановка котла не вызвана отключением подачи электроэнергии или газа.
