DOMIproject F 24
82 RU
Подсоединение к коллективным дымоходам

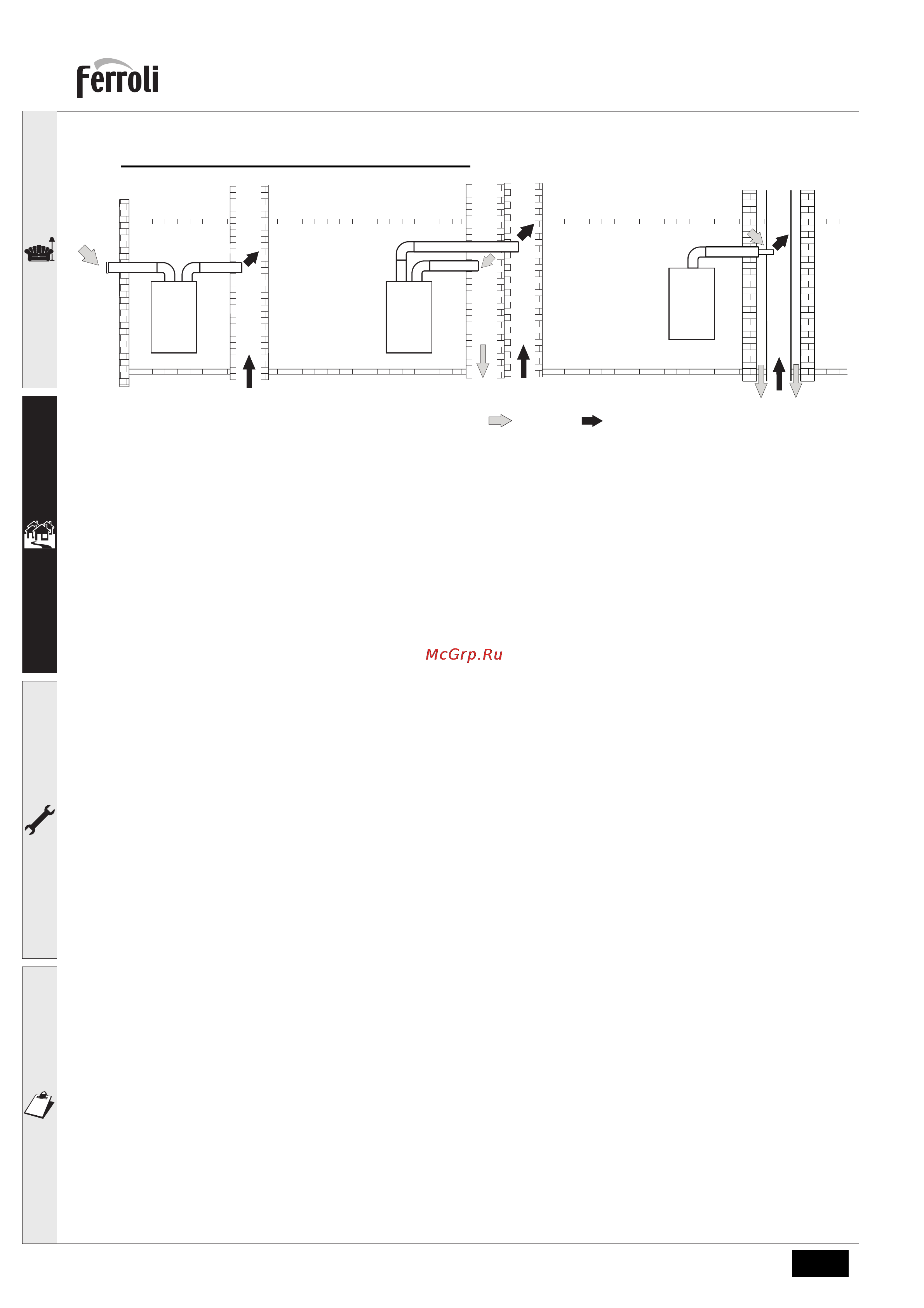

рис. 14 - Примеры подсоединения к дымоходам ( = Воздух / = Продукты сгорания)
Поэтому, если Вы хотите подсоединить котел DOMIproject F 24 к коллективному дымоходу или к отдельному
дымоходу с естественной тягой, необходимым условием является, чтобы эти дымоходы были спроектированы
квалифицированными специалистами в соответствии с действующими нормами и подходили для агрегатов с
закрытой камерой сгорания, оборудованных вентилятором.
В частности, такие дымоходы должны иметь следующие характеристики:
• Иметь размеры
, рассчитанные в соответствии с действующими нормами.
• Обеспечивать герметичность и отсутствие утечек продуктов сгорания, быть устойчивыми к воздействию
продуктов сгорания и температуры, быть непроницаемыми для конденсата.
• Иметь круглое или квадратное сечение, быть проложенным вертикально и не иметь узостей.
• Обеспечивать достаточную дистанцию горячих продуктов сгорания от огнеопасных материалов или их
изоляцию от
них.
• Быть подсоединенными не более, чем к одному агрегату на каждом этаже.
• Быть подсоединенными к агрегатам только одного типа (все они должны быть либо с принудительной тягой
либо с естественной тягой).
• Не иметь механических средств всасывания в основных воздуховодах.
• Иметь разрежение давления по всей длине в условиях стационарной работы
.
• Иметь в своем основании камеру для сбора твердых остатков или конденсата, снабженную герметично
закрывающимся металлическим смотровым люком.
C
82
C
42
C
42
