DOMIproject F 24
78 RU

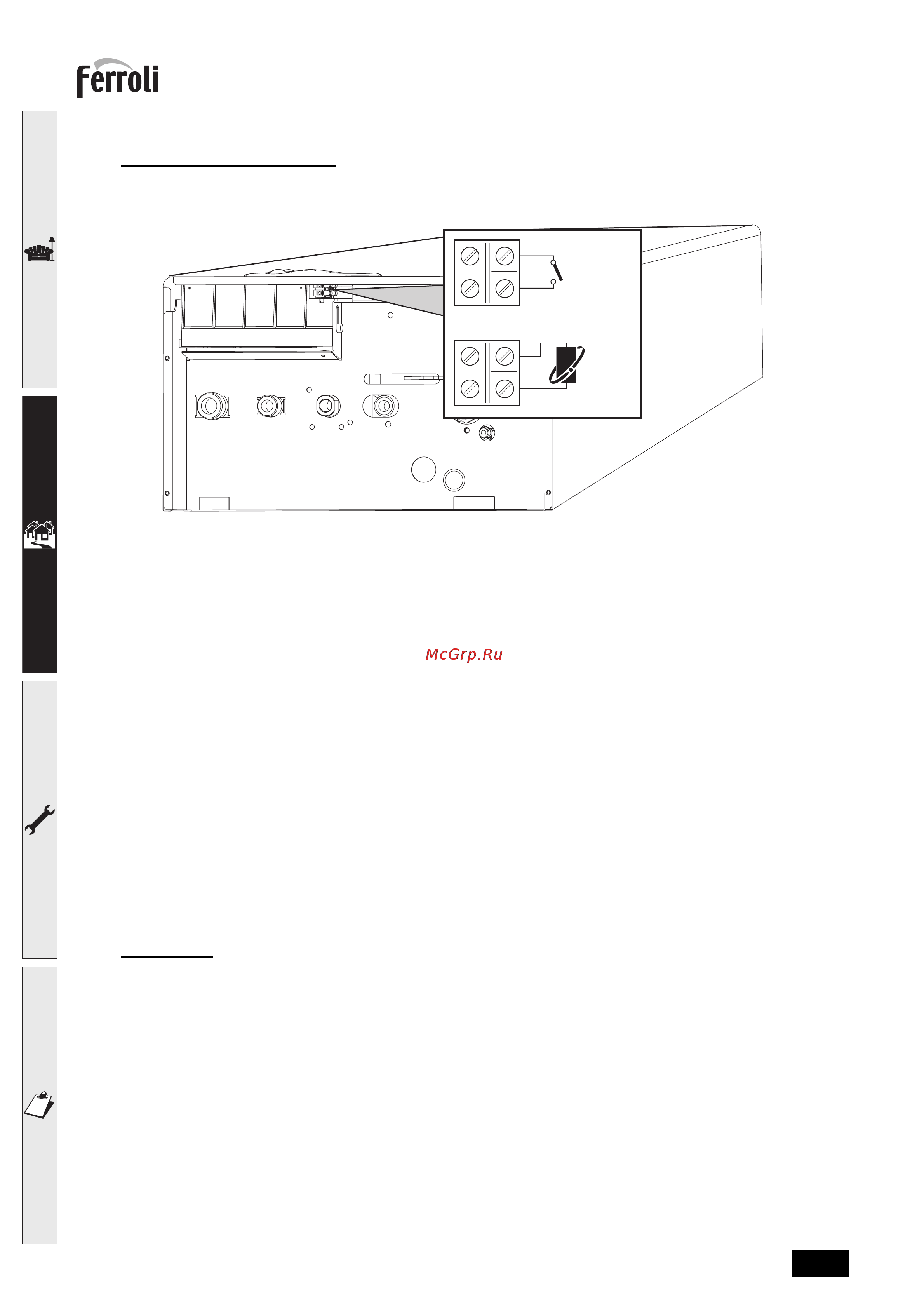

Доступ к клеммной коробке
Доступ к клеммной коробке для подключения термостата температуры воздуха в помещении (поз. 1 рис.8) или
устройства ДУ с таймером (поз. 2 рис.8) открывается изнутри котла, как показано на рис.8.
рис.8 - Доступ к клеммной коробке
1 = Подключение термостата температуры воздуха в помещении
2 = Подключение устройства ДУ с таймером (OPENTHERM)
2.6 Воздуховоды для притока воздуха/удаления продуктов
сгорания
Настоящий агрегат относится к "типу C" и имеет закрытую камеру и систему принудительной тяги. Патрубки для
входа воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно-вытяжных систем,
указанных ниже. Данный агрегат сертифицирован для применения со всеми конфигурациями воздуховодов
Cxy, указанными на табличке технических данных (некоторые конфигурации приведены в настоящей
главе в
качестве примеров). Тем не менее возможно, что применение некоторых конфигураций ограничено или
запрещено законодательством или местными нормами или правилами. Прежде чем приступать к монтажу,
внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их строгое соблюдение. Кроме
того, необходимо соблюдать правила, касающиеся расположения терминалов воздуховодов на стене и/или
крыше и минимальных расстояний
от окон, стен, других воздуховодов и т.д.
B
Установка настоящего агрегата типа C должна осуществляться с использованием воздуховодов для
притока воздуха и удаления продуктов сгорания, поставляемых изготовителем в соответствии с
нормами UNI-CIG 7129/92. Неиспользование вышеуказанных элементов вызывает автоматическое
аннулирование гарантии и всякой ответственности компании-изготовителя.
Диафрагмы
Для обеспечения правильной работы котла необходимо использовать поставляемые в комплекте с аппаратом
диафрагмы, соблюдая приведенные в нижеследующих таблицах указания.
Перед установкой дымохода для удаления продуктов сгорания необходимо проверять наличие надлежащей
диафрагмы (если требуется ее применение), а также правильность ее установки. На поставляемых котлах
установлена диафрагма наименьшего диаметра. Для замены диафрагмы действуйте в
соответствии с
указаниями, приведенными в рис.9.
1
2
1
2
1
2
