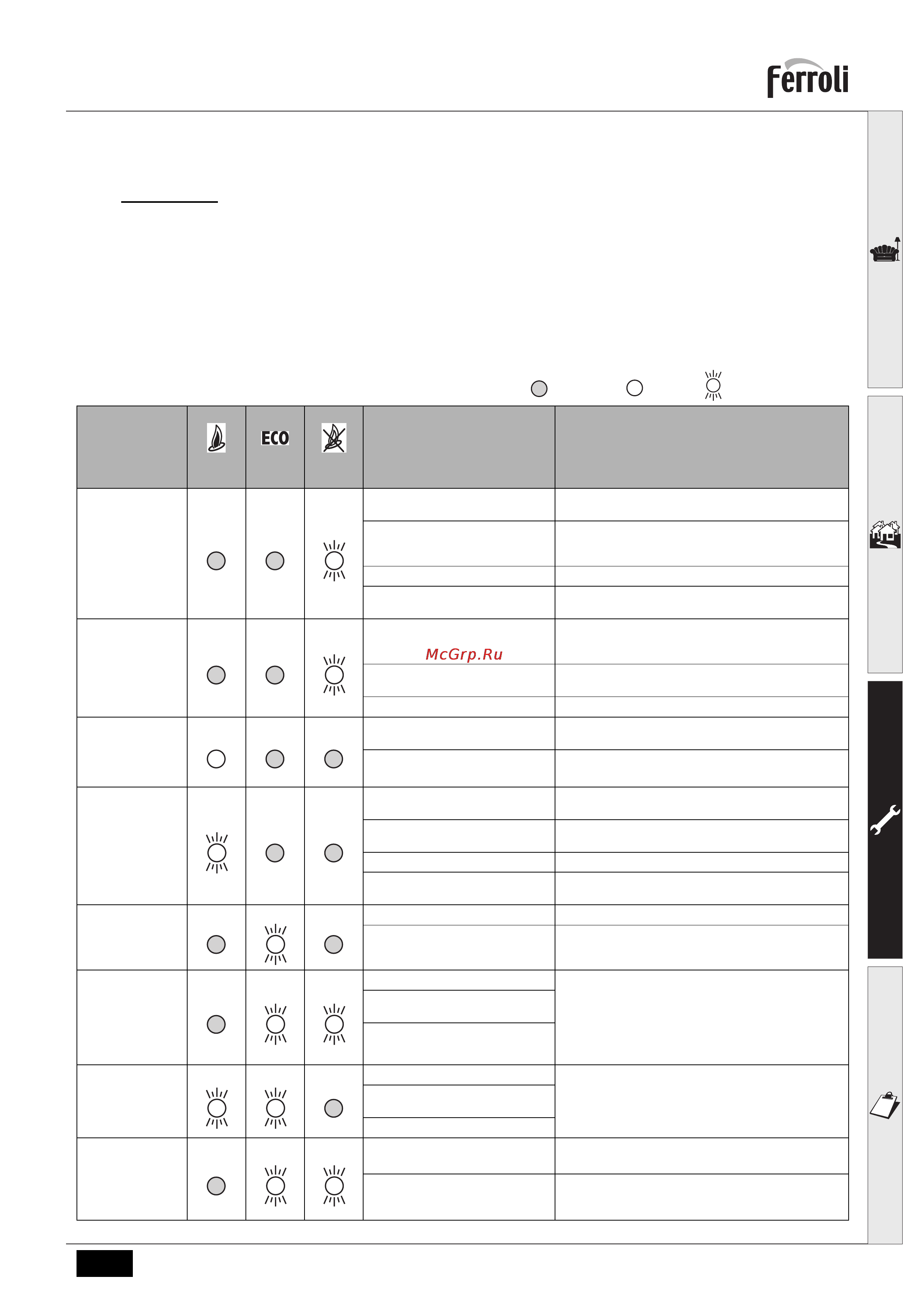

![Ferroli DOMIPROJECT F24 [18/25] Устранение неисправностей](/views2/1072303/page18/bg12.png)
DOMIproject F 24
87RU
3.4 Устранение неисправностей
Диагностика
Котел оснащен современной системой самодиагностики. В случае той или иной неисправности котла код
неисправности будет индицироваться с помощью 3 светодиодов
Некоторые неисправности приводят к постоянной блокировке котла: В этом случае следует произвести ручной
сброс блокировки, нажав кнопку RESET и держа ее нажатой в течение 1 секунды (поз.5 - рис.1) или нажав
кнопку RESET на устройстве ДУ с таймером
(опция), если таковое установлено; если котел не включится,
необходимо устранить неисправность, индицируемую с помощью светодиодов.
Другие неисправности приводят к временной блокировке котла, которая снимается автоматически, как только
величина, вызвавшая срабатывание блокировки, возвращается в допустимые пределы.
Таблица.5 - Список неисправностей (Состояние светодиодов: = Не горит / = Горит / = Быстро мигает)
Неисправность Возможная причина Способ устранения
Зелен
ый
Желты
й
Красн
ый
Не произошло
зажигания
горелки
Отсутствие газа
Проверьте регулярность поступления газа в котел, и
что из труб спущен воздух
Неисправность следящего/
поджигающего электрода
Проверьте правильность подключения проводов
электрода, правильность его установки и отсутствие
на нем отложений
Неисправный газовый клапан Проверьте и замените газовый клапан
Слишком низкая мощность
розжига
Отрегулируйте мощность розжига
Сработала
защита от
перегрева
Поврежден
датчик температуры
воды в системе отопления
Проверьте правильность установки и
функционирования датчика температуры воды в
системе отопления
Отсутствие циркуляции воды в
системе
Проверьте циркуляционный насос
Наличие воздуха в системе Спустите воздух из системы
Сигнализация о
наличии пламени
при его
отсутствии на
горелке
Неисправность электрода
Проверьте электрические соединения ионизирующего
электрода
Неисправность платы Проверьте плату
Реле давления
воздуха (его
контакты не
замыкаются
через 60 cекунд
после включения
вентилятора)
Разомкнуты контакты реле
давления воздуха
Проверьте правильность подключения проводов
Неверное подключение реле
давления воздуха
Проверьте вентилятор
Неверная диафрагма Проверьте реле давления
Дымоход неверных размеров или
забит
Замените диафрагму
Недостаточное
давление в
системе
Из системы слита вода Залейте воду в систему
Реле давления воды не
подключено или неисправно
Проверьте датчик
Неисправность
датчика
температуры
воды,
подаваемой в
систему
отопления
Датчик поврежден
Проверьте правильность подключения проводов
датчика или замените его
Короткое замыкание в
соединительном кабеле
Обрыв соединительного кабеля
Неисправность
датчика
температуры
воды ГВС
Датчик поврежден
Проверьте правильность подключения проводов
датчика или замените его
Короткое замыкание в
соединительном кабеле
Обрыв соединительного кабеля
Сработала
защита
теплообменника.
(светодиоды
поочередно
мигают)
Отсутствие
циркуляции H
2
O в
системе
Проверьте циркуляционный насос
Наличие воздуха в системе Спустите воздух из системы
