DOMIproject F 24
76 RU
2. Монтаж
2.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ,
ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ
РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И
ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
2.2 Место установки
Камера сгорания агрегата герметично изолирована относительно помещения и поэтому он может использоваться в любом
помещении. Тем не менее помещение, в котором устанавливается котел, должно иметь достаточную вентиляцию для
предотвращения опасных ситуаций в случае хотя бы малых утечек газа. Эта норма безопасности предусмотрена Директивой
CEE № 90/396 для всех работающих на газе агрегатов, в том
числе и для так называемых агрегатов с закрытой камерой.
В любом случае в месте установки не должны находиться пыль, огнеопасные предметы или материалы или едкие газы.
Помещение должно быть сухим и не подверженным замерзанию.
Котел предназначен для подвески на стену и поставляется в комплекте с подвесным кронштейном. Прикрепите кронштейн к
стене
в соответствии с размерами, приведенными в sez. 4.1 и подвесьте на него котел. По специальному заказу может быть
поставлен металлический шаблон для наметки на стене точек подвески котла. Крепление к стене должно обеспечивать
стабильность и прочность положения котла.
A
Если агрегат устанавливается среди мебели или боком к стене, следует предусмотреть свободное
пространство, необходимое для демонтажа кожуха и выполнения обычных работ по техобслуживанию.
2.3 Гидравлические соединения
Расчет требуемой тепловой мощности котла производится предварительно, исходя из потребности здания в тепле,
рассчитываемой по действующим нормам. Для обеспечения правильного и надежного функционирования гидравлическая
система должна быть оснащена всеми необходимыми элементами. Рекомендуется установить между котлом и системой
отопления отсечные клапаны, которые позволили бы в случае необходимости изолировать котел от системы.
B
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или с
канализацией во избежание попадания воды на пол в случае срабатывании клапана при превышении
давления в отопительной системе. В противном случае изготовитель котла не несет никакой
ответственности за затопление помещения при срабатывании предохранительного клапана.
Не используйте трубы гидравлической системы для заземления электроустановок.
Перед монтажом тщательно промойте все трубы системы для удаления остаточных загрязнений или посторонних включений,
могущих помешать правильной работе агрегата.
Выполните подключения к соответствующим точкам подсоединений, как показано на рисунке в
sez. 4.1 и согласно символам,
имеющимся на самом агрегате.

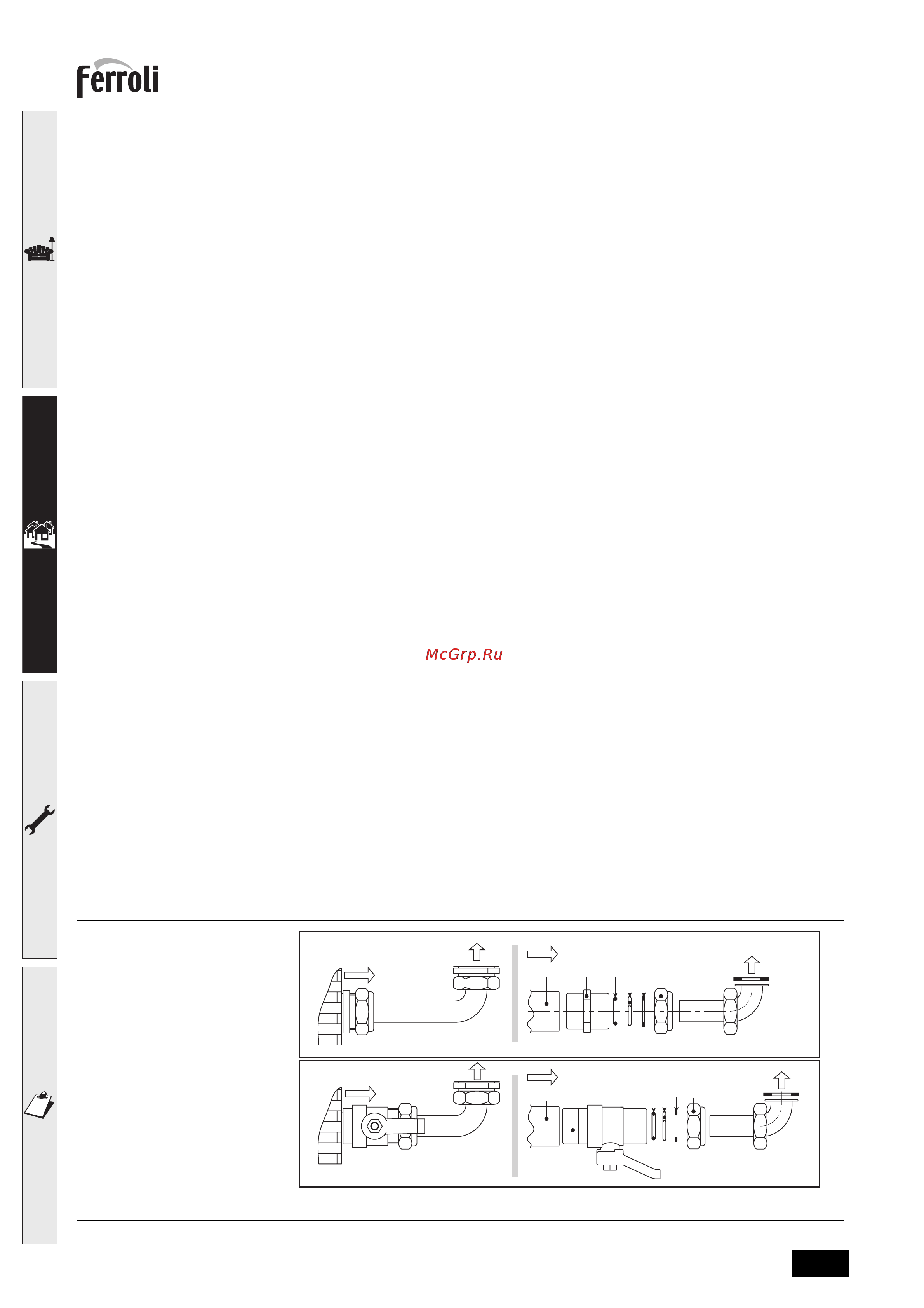

По специальному заказу могут быть поставлены соединительные комплекты, показанные на нижеприведенном рисунке.
A - Муфта с внутренней
резьбой
B - Ниппель из латуни OT 58
C - Манжета
D -Стопорное кольцо из
латуни OT 58
E - Медная шайба
F - Патрубок из латуни OT 58
G -Шаровой кран
рис.7 - Соединительный комплект
A
F
C D E
FEDB CA
G
