DOMIproject F 24
86 RU
B
Перед выполнением любых операций внутри котла отключите электропитание и закройте газовый
вентиль, установленный перед котлом.

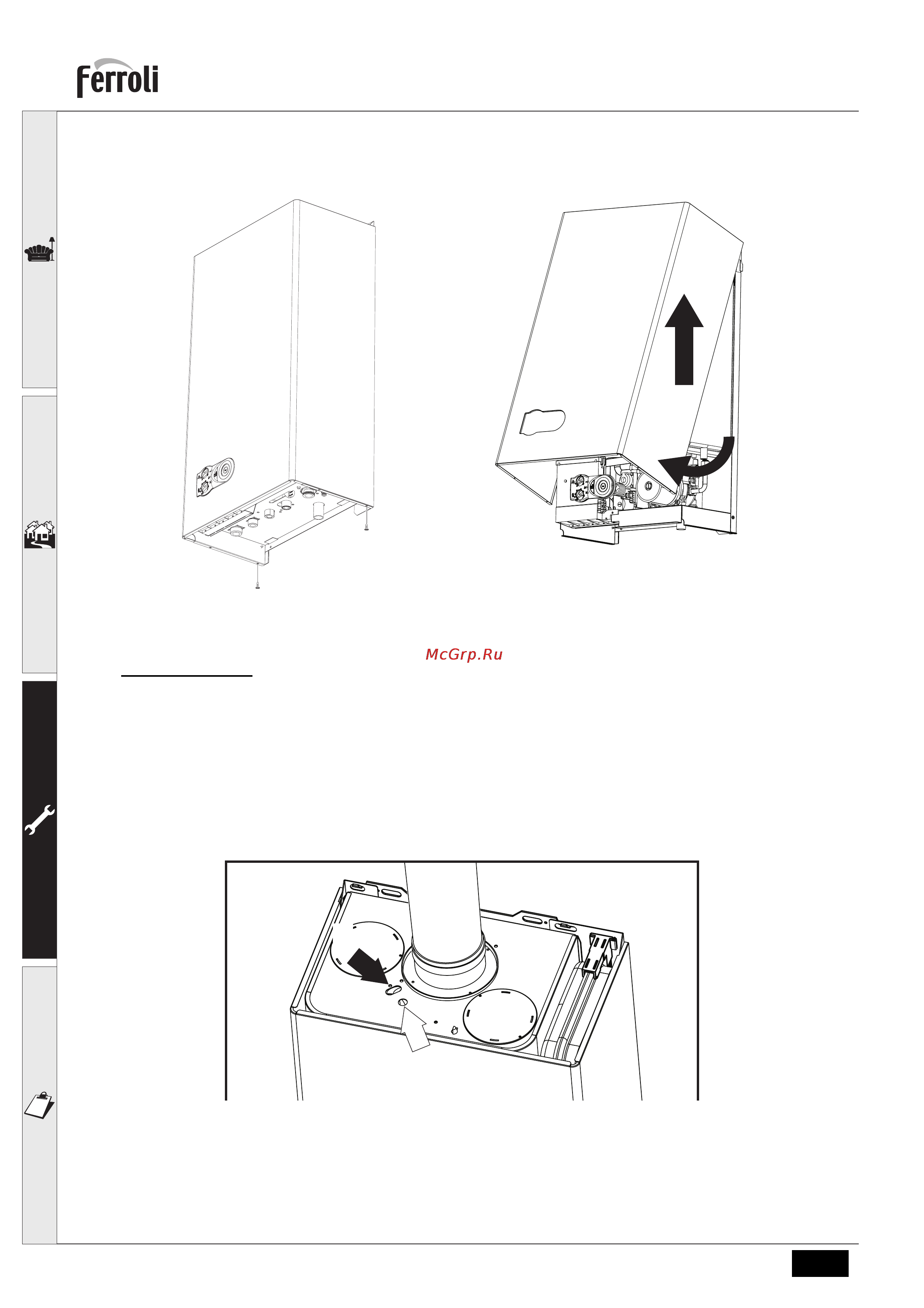

рис. 17 - Снятие кожуха
Анализ сгорания
В верхней части котла предусмотрены две контрольные точки, одна для измерения температуры продуктов
сгорания, другая - для измерения температуры воздуха. Чтобы произвести измерение, необходимо выполнить
следующие операции:
1. Снимите заглушку контрольных точек для измерения параметров воздуха/продуктов сгорания;
2. Вставьте датчики до упора;
3. Убедитесь, что предохранительный клапан подсоединен к сливной воронке;
4. Активируйте режим
TEST;
5. Подождите 10 минут для стабилизации котла;
6. Выполните измерение.
рис. 18 - Анализ продуктов сгорания
1 = Продукты сгорания
2 = Воздух
A
A
1
3
2
1
2
