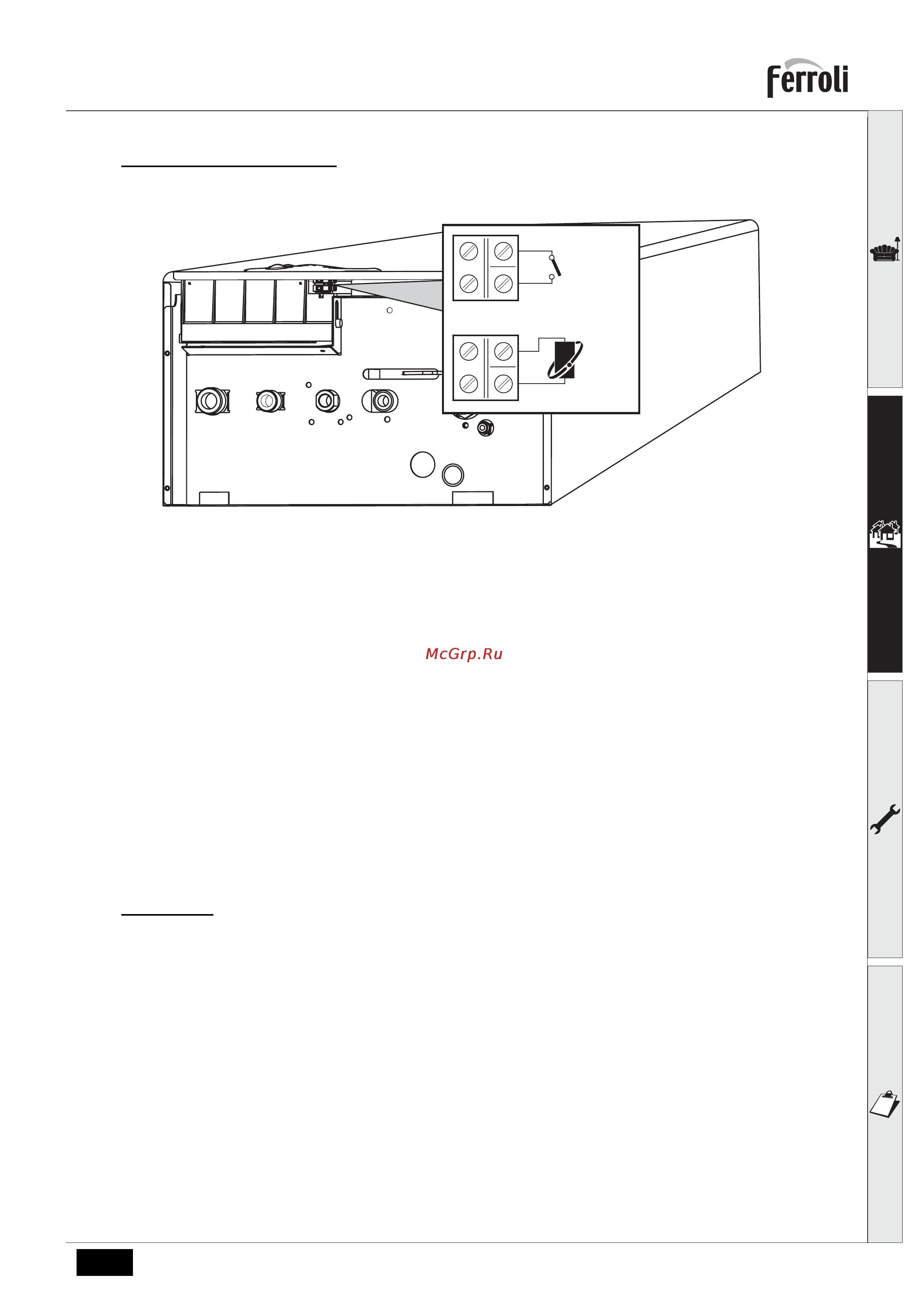

ferroli DIVAtop F 32 Доступ к клеммной коробке Доступ к клеммной коробке для подключения термостата температуры воздуха в помещении поз 1 рис 19 или устройства ДУ с таймером поз 2 рис 19 открывается изнутри котла как показано на рис 19 1 Подключение термостата температуры воздуха в помещении 2 Подключение устройства ДУ с таймером ОРЕЬПНЕПМ 2 6 Воздуховоды сгорания для притока воздуха удаления продуктов Настоящий агрегат относится к типу С и имеет закрытую камеру и систему принудительной тяги Патрубки для входа воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно вытяжных систем указанных ниже Данный агрегат сертифицирован для применения со всеми конфигурациями воздуховодов Сху указанными на табличке технических данных некоторые конфигурации приведены в настоящей главе в качестве примеров Тем не менее возможно что применение некоторых конфигураций ограничено или запрещено законодательством или местными нормами или правилами Прежде чем приступать к монтажу внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их строгое соблюдение Кроме того необходимо соблюдать правила касающиеся расположения терминалов воздуховодов на стене и или крыше и минимальных расстояний от окон стен других воздуховодов и т д А Установка настоящего агрегата типа С должна осуществляться с использованием воздуховодов для притока воздуха и удаления продуктов сгорания поставляемых изготовителем в соответствии с нормами UNI CIG 7129 92 Неиспользование вышеуказанных элементов вызывает автоматическое аннулирование гарантии и всякой ответственности компании изготовителя Диафрагмы Для обеспечения правильной работы котла необходимо использовать поставляемые в комплекте с аппаратом диафрагмы соблюдая приведенные в нижеследующих таблицах указания Перед установкой трубы дымохода необходимо проверять наличие надлежащей диафрагмы если она должна быть использована а также правильность ее установки На поставляемых котлах установлена диафрагма наименьшего размера Для замены диафрагмы действуйте в соответствии с указаниями приведенными в рис 20 RU 101
