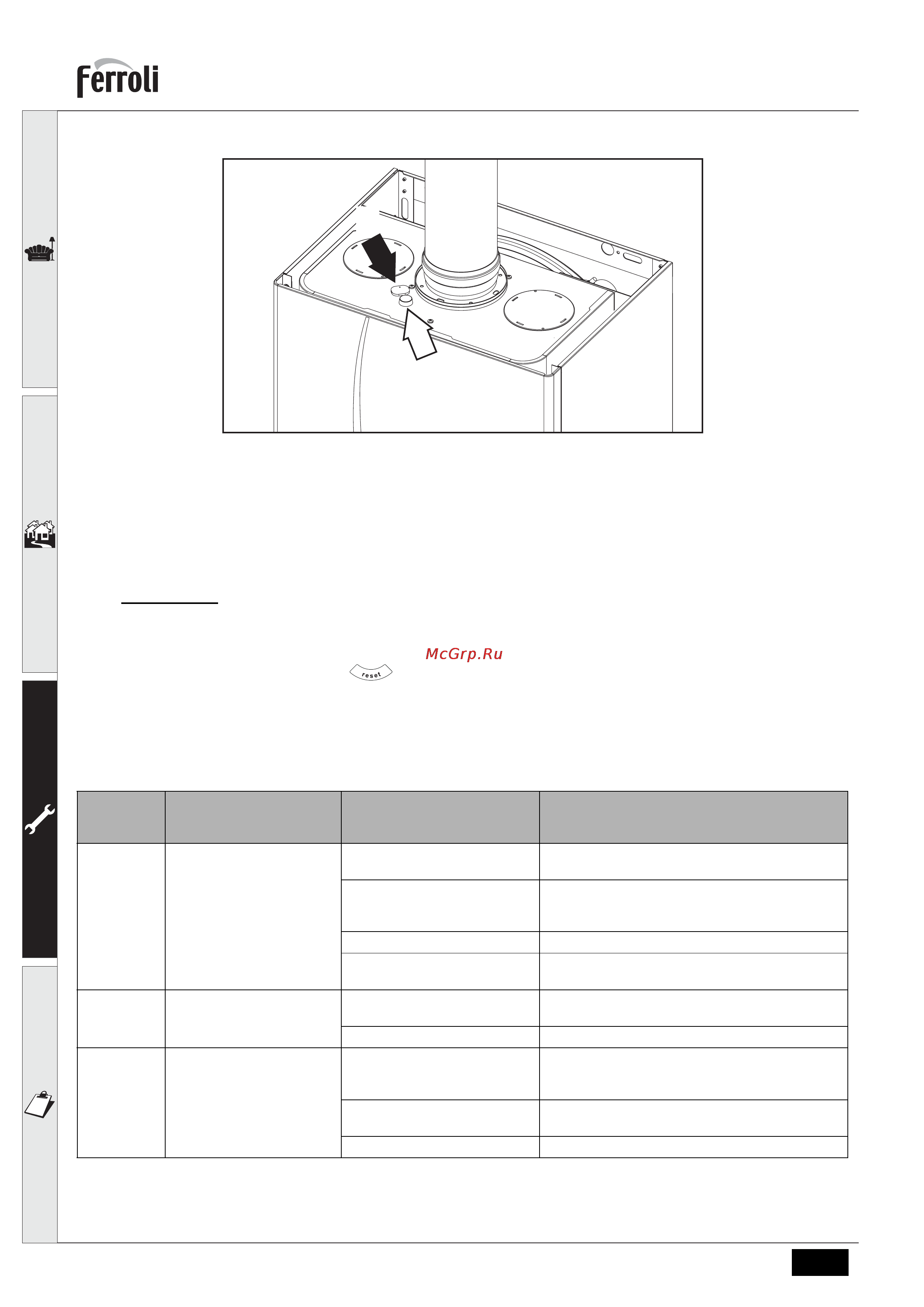

ferroli DIVAtop F 32 рис 29 Анализ продуктов сгорания 1 Продукты сгорания 2 Воздух 3 4 Устранение неисправностей Диагностика Котел оснащен современной системой самодиагностики В случае той или иной неисправности котла вместе с символом неисправности поз 22 рис 1 на дисплее будет мигать ее код Некоторые неисправности обозначаемые буквой А приводят к постоянной блокировке котла для возобновления его работы следует нажать кнопку RESET поз 8 рис 1 и держать ее нажатой в течение 1 секунды или же выполнить сброс с помощью устройства ДУ с таймером опция если таковое установлено если котел не включится необходимо устранить неисправность индицируемую с помощью светодиодов Другие неисправности обозначаемые буквой F приводят к временной блокировке котла которая автоматически как только величина вызвавшая срабатывание блокировки возвращается в допустимые пределы снимается Таблица 5 Список неисправностей Код неисправн ости А01 А02 АОЗ 110 Неисправность Не произошло зажигание горелки Сигнализация о наличии пламени при его отсутствии на горелке Сработала защита от перегрева Возможная причина Способ устранения Отсутствие газа Проверьте регулярность поступления газа в котел и что из труб спущен воздух Неисправность следящего поджигающего электрода Проверьте правильность подключения проводов электрода правильность его установки и отсутствие на нем отложений Неисправный газовый клапан Проверьте и замените газовый клапан Слишком низкая мощность розжига Отрегулируйте мощность розжига Неисправность электрода Проверьте электрические соединения ионизирующего электрода Неисправность платы Проверьте плату Поврежден датчик температуры воды в системе отопления Проверьте правильность установки и функционирования датчика температуры воды в системе отопления Отсутствие циркуляции воды в системе Проверьте циркуляционный насос Наличие воздуха в системе Спустите воздух из системы RU
