20
Подключение оборудования
Использование компонентных видеоразъемов
По сравнению с композитным видеосигналом и сигналом Svideo компонент
ный видеосигнал обеспечивает наивысшее качество картинки. Еще большие
преимущества (при совместимости Вашего источника и телевизора) дает ви
деосигнал с прогрессивным сканированием (progressivescan video), который
обеспечивает чрезвычайно стабильную картинку. Для того чтобы выяснить,
поддерживает ли Ваш телевизор и видеоисточник сигнал с прогрессивным ска
нированием, Вам следует обратиться к соответствующим руководствам по их
эксплуатации. Необходимо заметить, что при подключении с использованием
компонентных видеокабелей, видеть оверлейную информацию будет невоз
можно.

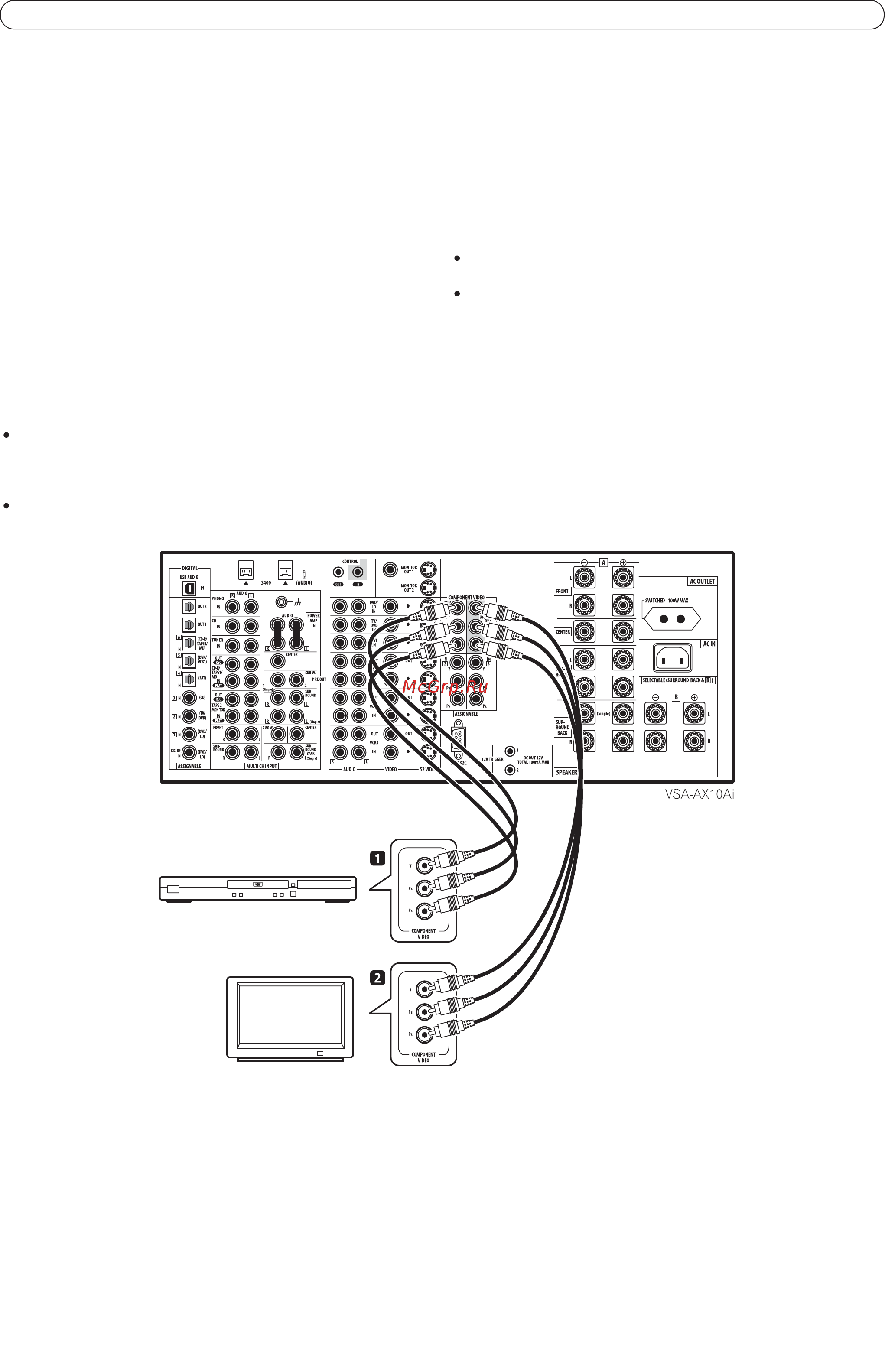

1 Соедините компонентные видеовыходы Вашего источника с ком
понентными видеовходами усилителя.
Имеется три компонентных входа для видеосигнала; все они могут быть при
своены без какихлибо ограничений и, таким образом, их можно использовать
в сочетании с любой входной аудио/видео функцией усилителя.
Необходимо отметить, что Вам необходимо присвоить компонентный видеовход
(см. раздел
Присвоение входов сигналов компонентного видео на стр. 83
), пото
му что в противном случае Вы будете видеть лишь сигнал композитного видео
или Svideo.
Для подключения используйте тройной компонентный видеокабель
2 Соедините разъемы усилителя COMPONENT VIDEO MONITOR OUT
с компонентными видеовходами вашего телевизора или монитора
Используйте тройной компонентный видеокабель
Видеоконвертор (преобразователь видеосигнала)
Видеоконвертор предоставляет возможность подключения различных источни
ков видеосигнала с использованием композитных, Svideo или компонентных
соединений, при этом выходной сигнал подается на разъемы MONITOR
VIDEO OUT. Единственным исключением является компонентный видеовход,
сигнал от которого подается на компонентный видеовыход. Поэтому, если Вы
хотите подключить какойлибо источник через компонентные разъемы, то Вам
необходимо подключить и телевизор через компонентное видео. Если к одной
и той же функции подключено несколько видеоисточников, то конвертор отда
ет приоритет в следующем порядке: компонентный сигнал, Svideo, композит
ный сигнал.
При использовании для подключения ТВ и кабельных источников различных
типов Вы не сможете видеть оверлейную информацию.
Сигнал видеоисточника стандарта NTSC не преобразуется, за исключением
преобразования сигнала Svideo в сигнал компонентного видео (но не об
ратно).
DVDплеер
Телевизор
