12
Подключение оборудования
Данный усилитель имеет практически неограниченные возможности для подключения Ваших аудио/видео систем, причем, это совсем нетрудно выполнить. В
зависимости от того, что Вам требуется, Вы можете очень быстро приступить к работе, произведя несколько простых операций. Этот раздел составлен таким об
разом, что Вы, прочитав краткое вступление, можете перейти к тому месту, где подробно описаны те подключения, которые Вам необходимо выполнить. Для то
го чтобы настроить основную конфигурацию домашнего кинотеатра, Вам достаточно обратиться только к разделам, в которых описано подключение телевизора,
DVD и акустической системы.

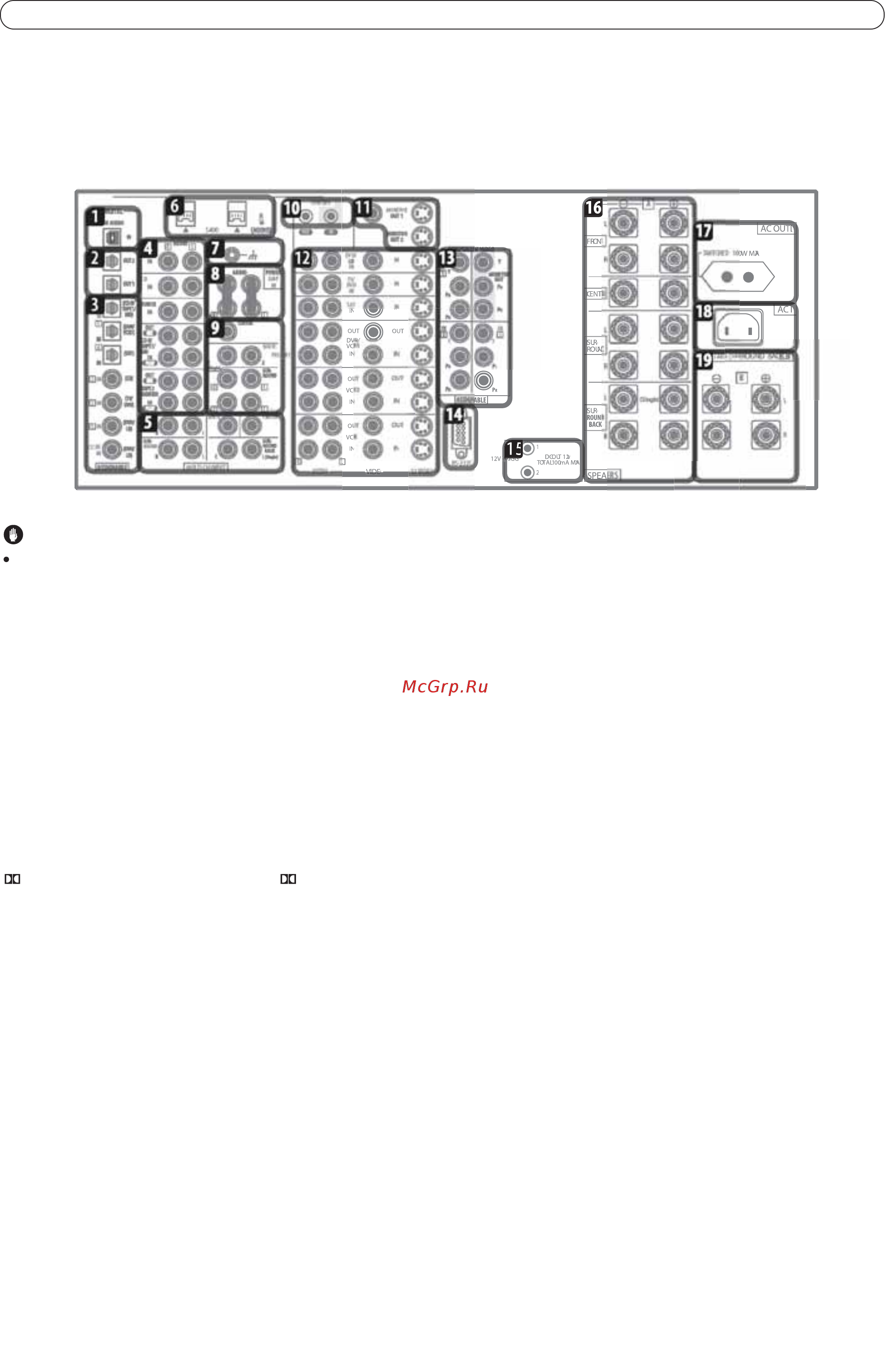

Задняя панель
Предостережение
Перед тем как производить (пере)подключения, необходимо отключить
электропитание и вынуть шнур из розетки. Подключение Вашей системы к
сети должно осуществляться в последнюю очередь.
1 Аудиовход USB
Аудиовход USB позволяет Вам использовать ПК в качестве источника стерео
или многоканального цифрового аудио. Более подробную информацию о под
ключении см. в разделе
Использование интерфейса USB на стр. 79
.
2 Цифровые аудиовыходы
Два оптических цифровых аудиовыхода для подключения CD, MD или иного ци
фрового записывающего устройства. Более подробную информацию о подклю
чении см. в разделе
Подключение видеомагнитофона или DVDрекордера на
стр. 18.
3 Цифровые аудиовходы
Три оптических и три коаксиальных цифровых аудиовхода для подключения к
данному усилителю цифровых аудиоисточников. Кроме того, имеется разъем
RF IN для подключении LDплеера через его RFвыход.
Для достижения максимальной гибкости в работе каждому входу может быть
присвоена входная функция.
Если подключенное оборудование не соответствует входной функции (напри
мер, DVD/LD и т.д.), то для того чтобы присвоить правильную функцию см.
раздел
Присвоение входов цифровых сигналов на стр. 82.
4 Входы/выходы аналогового источника стереозвука
Пять наборов аналоговых аудиоразъемов для подключения таких аудиоисточ
ников как CDплееры, кассетные деки, проигрыватели или радиотюнеры. Для
функций записи CDR/TAPE 1 MD и TAPE2 MONITOR также имеются соот
ветствующие выходы. Более подробную информацию о подключении см. в
разделе
Подключение источников аналоговых аудиосигналов на стр. 22.
5 Многоканальные аналоговые аудиовходы
7.1канальные аналоговые входы для подключения DVDплеера, имеющего
многоканальные аналоговые выходы. Более подробную информацию о под
ключении см. в разделе
Подключение многоканальных аналоговых выходов на
стр. 16.
6 Разъемы i.LINK
Разъемы i.LINK типа S400 позволяют подключить данный усилитель к иным
совместимым с i.LINK аудиоустройствам для многоканального цифрового ау
диовхода/выхода с высоким разрешением.
Более подробную информацию о подключении см. в разделе
Использование
интерфейса i.LINK на стр. 77.
