Подключение источников аналоговых аудиосигналов

Данный усилитель имеет пять входов аналогового стереосигнала для таких ау

диоисточников как CDплеер, кассетная дека, проигрыватель пластинок или

радиотюнер. Два входа из пяти имеют соответствующие выходы для подклю

чения устройств звукозаписи.

Один из аудиовходов (PHONO) специально предназначен для подключения

проигрывателя пластинок и не должен использоваться для подключения источ

ников иного типа. У этого входа имеется и клемма заземления, которая необ

ходима для большинства проигрывателей.

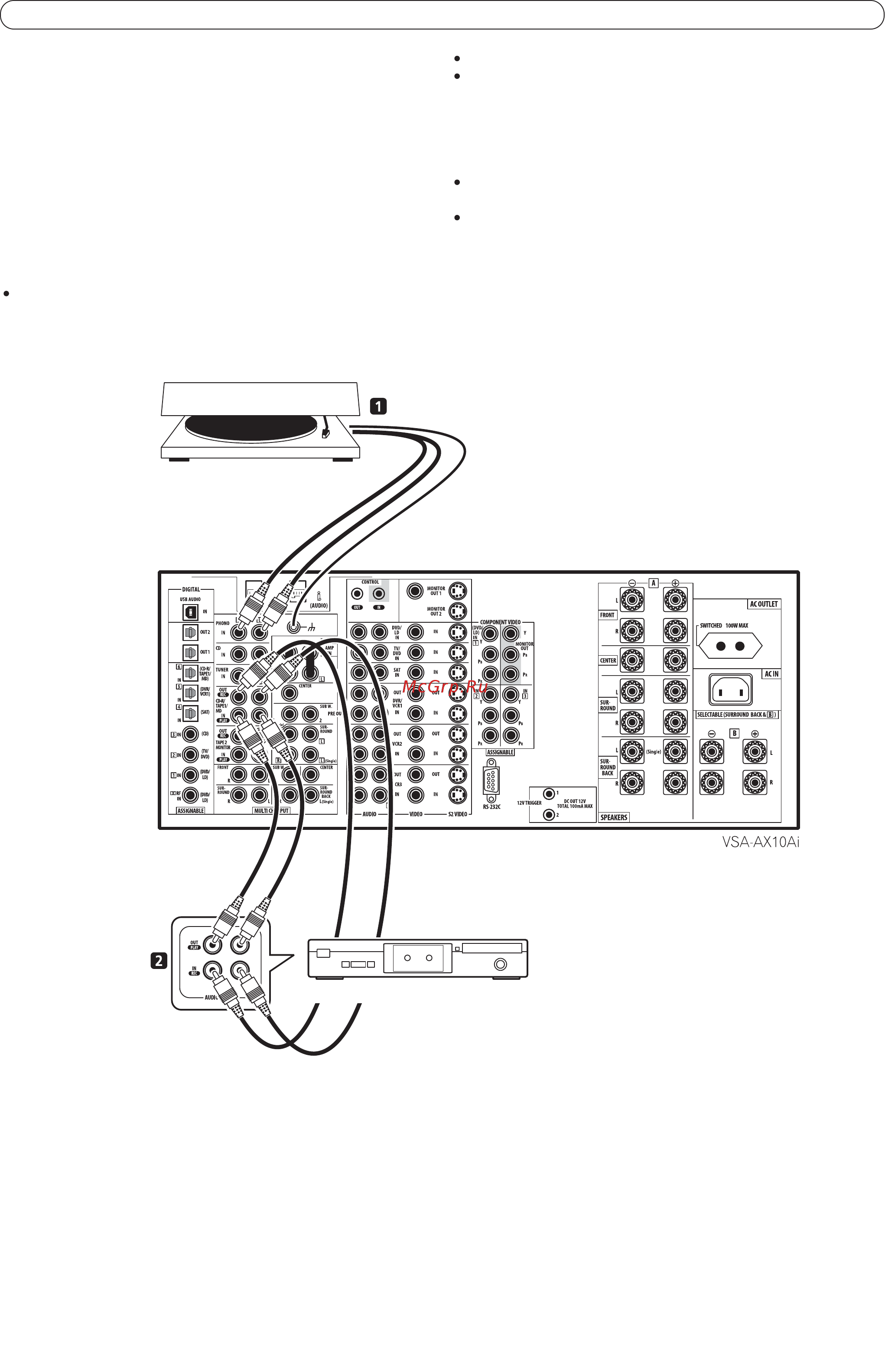

1 Соедините аналоговые аудиовыходы источника к свободным ау

диовходам усилителя.

При подключении кассетной деки, MDустройства и т.п. соедините анало

говые аудиовыходы (REC) с аналоговыми аудиовходами записывающего

устройства.

Для подключения используйте стерео аудиокабель для разъема RCA/phono.

Если Ваша кассетная дека имеет функцию мониторинга, подключите ее к

разъемам TAPE2 MONITOR на задней панели.

Подробная информация по

этому вопросу содержится на стр. 69

в разделе Мониторинг записи.

2 Относится только к проигрывателям пластинок: Соедините стерео

аудиовыходы со входами усилителя PHONO.

Если на Вашем проигрывателе имеется вывод заземления, подключите его

к клемме заземления усилителя.

Если на Вашем проигрывателе имеются выходы линейного уровня (нет вы

вода заземления), подключите их ко входам CD.

Проигрыватель пластинок

Кассетная дека и т.п.
