21
Подключение оборудования
Подключение источников цифровых аудиосигналов
Данный усилитель имеет цифровые входы и выходы, что позволяет подключить
цифровые компоненты как для воспроизведения, так и для записи. Кроме то
го, у многих цифровых компонентов имеются также и аналоговые разъемы для
записи сигналов аналоговых источников (например, проигрывателей или кас
сетных дек). Подробная информация по этому вопросу содержится далее в
разделе
Подключение источников аналоговых аудиосигналов.

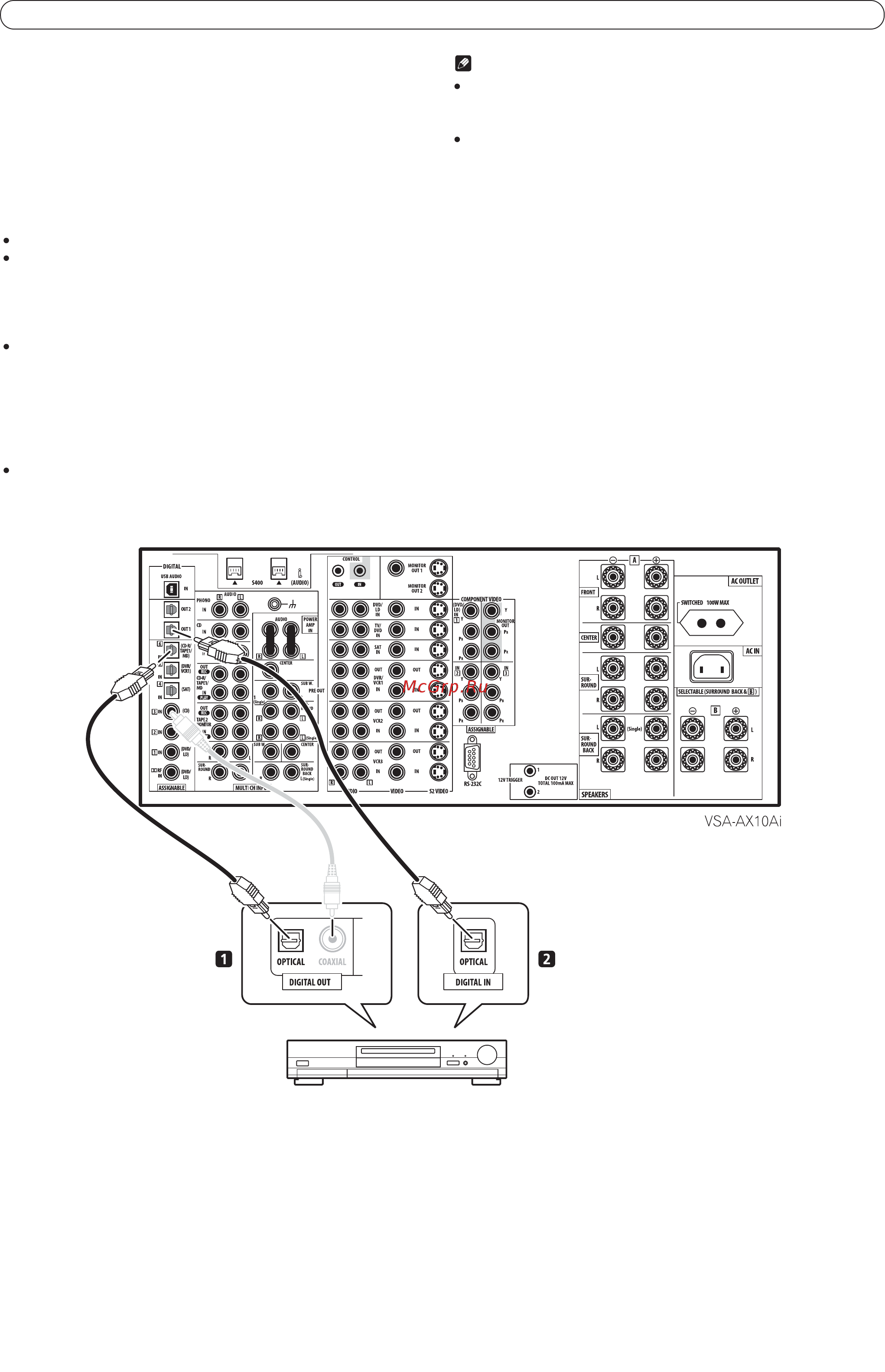

1 Соедините оптический цифровой аудиовыход Вашего цифрового
компонента со входом усилителя DIGITAL 6 (CDR/TAPE1/MD).
Для подключения используйте оптический кабель
Если у Вашего цифрового компонента имеется только коаксиальный циф
ровой выход, Вы можете соединить его с одним из коаксиальных входов
усилителя с помощью коаксиального кабеля. При настройке усилителя не
обходимо будет указать, к какому входу усилителя подключен Ваш компо
нент (см. также раздел
Присвоение входов цифровых сигналов на стр.82
).
Цифровые выходы других компонентов можно подключить к любому сво
бодному цифровому аудиовходу усилителя. Вы можете присвоить их во
время настройки усилителя (см. также раздел
Присвоение входов цифро
вых сигналов на стр.82
).
2 Соедините один из цифровых выходов DIGITAL усилителя с циф
ровым входом Вашего компонента.
Для подключения к выходам DIGITAL OUT1 или OUT2 используйте опти
ческий кабель (на рисунке показано подключение к выходу OUT1).
Замечание
Для того чтобы осуществлять запись сигнала от некоторых цифровых источ
ников, необходимо осуществить аналоговые соединения как описано ниже
в разделе
Подключение источников аналоговых аудиосигналов.
Данный усилитель имеет встроенный декодер формата WMA9 Pro, поэто
му имеется возможность осуществлять воспроизведение кодированного
WMA9Pro звукового сигнала за счет использования коаксиального или оп
тического цифрового соединения для подключения устройства воспроизве
дения, поддерживающего WMA9 Pro. Однако, при этом подключенный ПК,
DVDплеер или иное дополнительное устройство должно иметь возмож
ность вывода аудиосигнала формата WMA9 Pro через коаксиальный или ци
фровой оптический выход.
CDR, MD, DAT и т.д.
