11
ECONCEPT 25C
2. УСТАНОВКА
2.1 Общие указания
Настоящий агрегат допускается использовать только в тех целях, для которых он спроекти-
рован и изготовлен. Настоящий агрегат предназначен для нагревания воды до температуры
ниже температуры кипения при атмосферном давлении и должен быть подсоединен к ото-
пительной системе и/или системе ГВС, имеющим характеристики, соответствующие техни-
ческим параметрам и тепловой мощности котла.
Применение агрегата для любых других
целей следует считать ненадлежащим использованием.
УСТАНОВКА КОТЛА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ
ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, С СОБЛЮДЕНИЕМ ПРИ-
ВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ДЕЙСТВУЮЩИХ
ЗАКОНОВ И ПРЕДПИСАНИЙ МЕСТНЫХ НОРМ, А ТАКЖЕ В СООТВЕТСТВИИ С ПРИНЯ-
ТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
Неправильная установка может причи-
нить ущерб людям, животным и иму-
ществу, за который изготовитель не несет
ответственности.
2.2 Место установки
Камера сгорания агрегата герметично
изолирована относительно помещения и
поэтому он может использоваться в любом
помещении. Тем не менее, помещение, в
котором устанавливается котел, должно
иметь достаточную вентиляцию в соответ-
ствии с нормативом UNI-CIG 7129 для
предотвращения опасных ситуаций в
случае хотя бы малых утечек газа. Эта
норма безопасности предусмотрена
Директивой СЕЕ № 90/396 для всех рабо-
тающих на
газе агрегатов, в том числе и
для так называемых агрегатов с герме
тичной камерой.
В любом случае в месте установки не
должны находиться пыль, огнеопасные
предметы или материалы или едкие газы.
Помещение должно быть сухим и не
подверженным замерзанию.
Котел предназначен для подвески на стену.
На задней панели агрегата имеются отвер-
стия для
крепления к стене с помощью
дюбелей. Крепление к стене должно обес-
печивать стабильность и прочность поло-
жения котла.
Котел должен крепиться к сплошному
участку стены, не имеющему отверстий
или вырезов, которые могли бы позволить
сзади доступ к внутренней части котла.
Если агрегат устанавливается среди ме-
бели или боком к стене, следует преду-
смотреть зазоры, необходимые для вы-
полнения обычных работ по техобслужи-

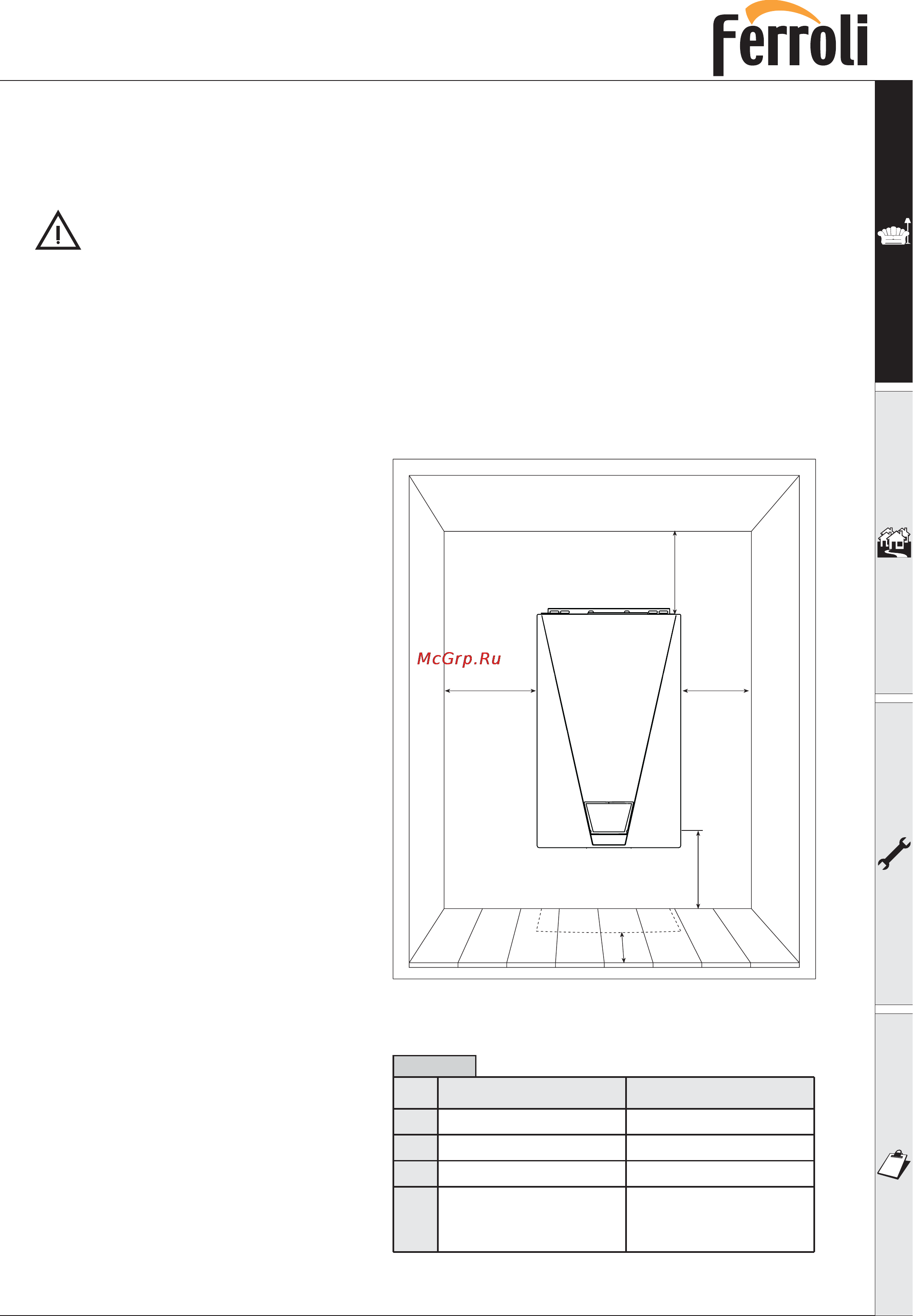

ванию. На рис. 4 и в табл. 1 указаны ми-
нимальные зазоры, которые рекомендуется оставить вокруг агрегата.
> 500
Минимум, мм Рекомендовано, мм
A
B
D
30
50
15 (от открывающейся
панели, если таковая
имеется)
150
300
C 400 650
Tаблица 1
Рис. 4
A A
B
D
C
