20
ECONCEPT 25C

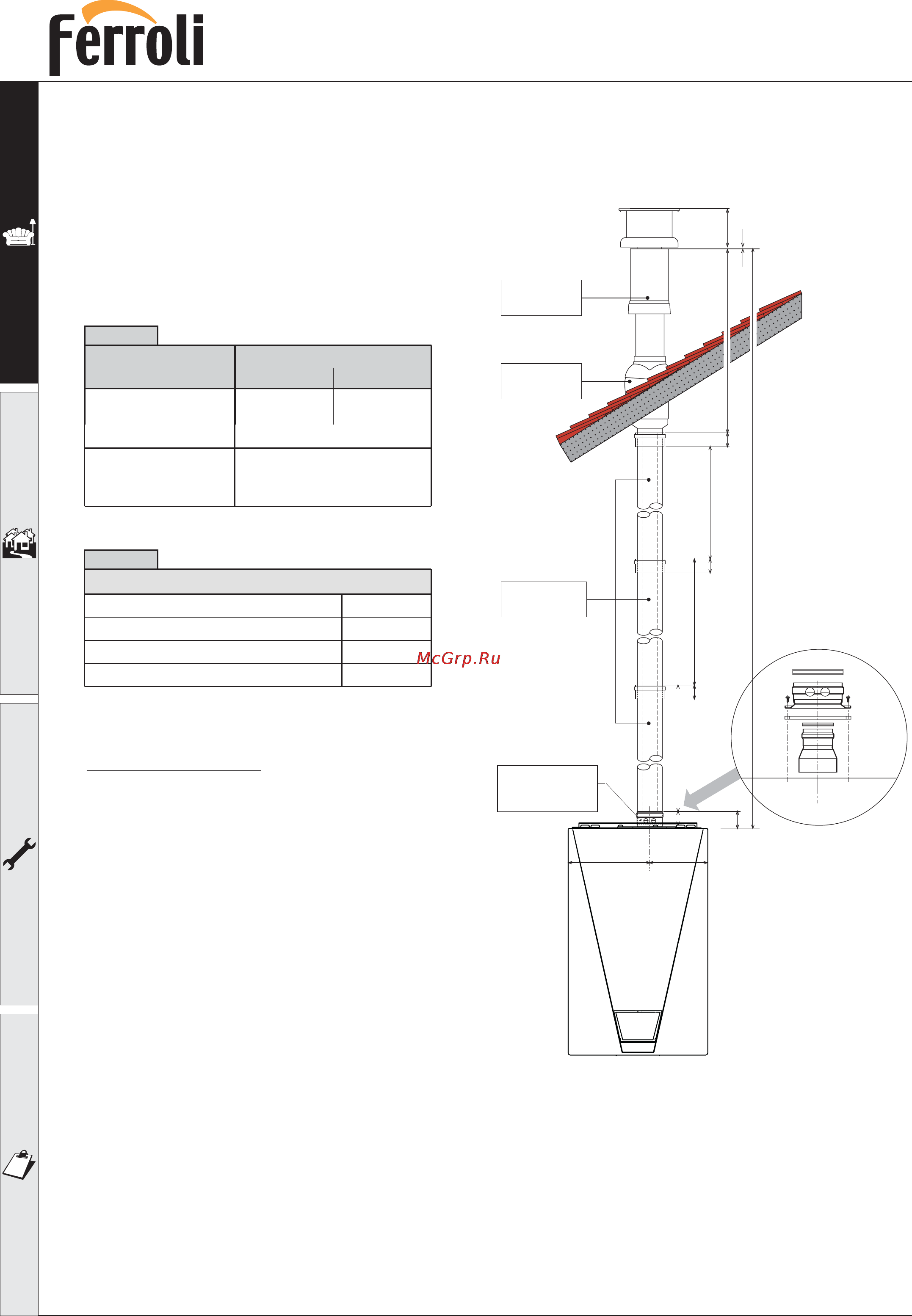

Вертикальный подвод
Для установки:
1. Определите место установки агрегата
2. Выполните отверстие в стене для
дымохода (для притока воздуха и
удаления продуктов сгорания) по
размерам, указанным на рисунках,
с учетом того, что горизонтальные
участки труб должны иметь наклон
вниз около 3 мм на погонный метр
во избежание попадания в котел
дождевой воды.
3. Выполните отверстие диаметром на
10…20 мм больше
номинального диа-
метра используемой коаксиальной
трубы для облегчения установки.
4. При необходимости обрежьте конец
дымохода, имея в виду, что труба должна
выступать из стены на 10…60 мм
(рис. 11а и 11б). Удалите образовавшиеся
при резке заусенцы.
5. Подсоедините дымоходы к котлу,
проложив должным образом необходимые
прокладки, и установите уплотнительные
манжеты в местах касания
со стеной.
Рис. 11c
Полная длина коаксиального дымохода в
погонных метрах не должна превышать
максимальных величин, указанных в ниже-
приведенной таблице, с учетом того, что
каждое колено приводит к уменьшению
допустимой длины согласно таблице.
Например, воздуховод D= 60/100, состоящий
из 1 колена с углом 90 град., 1 метра горизонта-
льной трубы, 2 колен с углом 45 град. и 1 метра
горизонтальной трубы, имеет полную длину,
эквивалентную
4 метрам.
Коэффициент уменьшения (максимальной допусти-
мой общей длины воздуховодов) для колен
Коаксиальн. колено 90
°
- Ø 60/100 мм
1 м
0,5 м
0,5 м
0,25 м
Ø мм
60/100
Ø мм
80/125
Tаблица 2а
Tаблица 2б
Коаксиальн. колено 45
°
- Ø 60/100 мм
Коаксиальн. колено 90
°
- Ø 80/125 мм
Коаксиальн. колено 45
°
- Ø 80/125 мм
Максимально допусти-
мая длина воздуховодов
(горизонтальная)
4 м
12 м
Максимально допусти-
мая длина воздуховодов
(вертикальная)
5 м
12 м
950
50
68
95050
50 950
50
1000 125
10
285 195
Макс. 6 м - 60/100
Макс. 12 м - 80/125
Наклонная
черепица
1KWMA82U
Удлинительная
труба 60/100
1KWMA56U
Участок трубы
1KWMA83U
1KWMA71W
Концентрический
адаптер 60/100
1KWMA33K
