ECONCEPT 25C

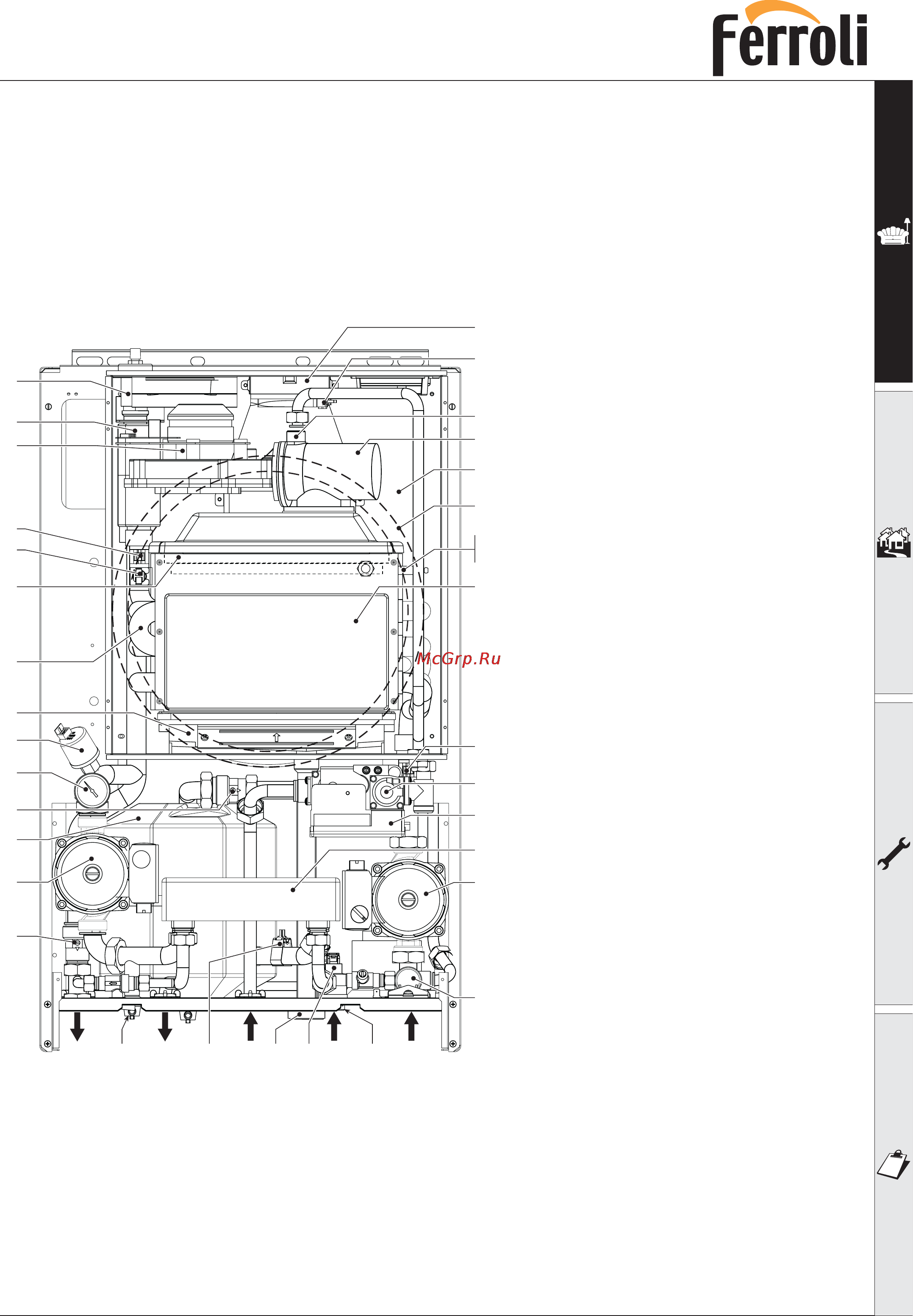

4.2 Общий вид и основные узлы
Рис. 19
5 Герметичная камера
7 Подача газа
8 Подача горячей воды в контур
горячего водоснабжения
9 Вход холодной воды для контура
горячего водоснабжения
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
21 Главное сопло
22 Горелка
29 Патрубок для отвода продуктов
сгорания
32 Циркуляционный насос
системы
отопления
34 Датчик температуры воды в системе
отопления
35 Разделитель воздуха
36 Автоматический воздухоотводчик
37 Фильтр холодной воды в контуре ГВС
39 Ограничитель подачи горячей воды
в контур системы отопления
42 Датчик температуры воды в контуре
горячего водоснабжения
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
82 Электрод контроля пламени
83 Электронная плата управления
130 Циркуляционный насос контура ГВС
136 Расходомер
145 Манометр (гидрометр)
154 Труба удаления конденсата
161 Конденсационный теплообменник
179 Обратный клапан
186 Датчик возврата
188 Электрод розжига
191 Датчик измерения температуры
уходящих дымовых газов
194 Теплообменник контура ГВС
195 Накопитель
196 Ванночка для конденсата
200 Кран для слива воды из системы
201 Камера смешения
246 Датчик давления воды
системы отопления
